ダストモニタは、集塵機からの発塵を監視する国産の粉塵計です。集塵機からのダストの漏れを24時間連続モニタリングし、粉塵の漏れ始めをすばやく検出しお知らせします。

常時監視による省力化と予知保全にお役立ていただけます。
バグフィルターを最後まで使い切れるようになります。これまでフィルターの交換時期を目視で判断せざるを得なかった課題を解決し、保全費のコスト削減に貢献します。


ダストモニタの特長

マツシマメジャテクのダストモニタは、摩擦静電気(電荷)方式を採用しています。その主な特長は次のとおりです。

人に変わって24時間監視、微量な漏れも見逃しません。

人に変わって常時測定(0.1~1000mg/㎥)。粉塵が規制値を超える前にお知らせします。フィルターを最後まで使い切ってECO保全を実現します。

JIS規格に準拠した粉塵計

性能評価法( JIS B7996 )に基づいたダスト濃度自動計測器です。手分析法(JIS Z 8808)とは相関係数0.969と強い相関があり手分析していない期間も安心してお任せください。

業界最長の3年保証

自社設計・生産で2000年の発売以来5800台以上の販売実績があります。官公庁設備を始め、業種を問わず煙突のある各種工場でご採用いただいています。

動作原理

ダストモニタを集塵機の二次側配管に取り付けます。

ダストモニタのプローブに排ガス中に漏れた粉塵が接触もしくは近傍を通過することで電荷の移動(トリボ)が発生します。電荷の移動量は粉塵濃度に比例した相対濃度として検出され、これをアナログ出力し警報接点により異常をお知らせします。

使い方

1.取付位置を決める

ダクト内の流速は4m/sec以上で整流作用のある直動部に取り付けてください。屈曲部や極端な絞込み、ファンの近くは気流が乱れ測定が安定しないため避けてください。

2. 取付

付属の1インチソケットを穴が空いたダクトに溶接し、そこにプローブを差し込みねじ込んでください。必ずアースをしてください。

3. 配線

電源、アナログ出力、接点出力に配線してください。(画像は一体型ダストモニタです。)分離型・高温型・防爆型のセンサと変換器間は専用ケーブルで接続ください。

4. 調整

調整は流速が一定でフィルタが正常な状態で実施ください。通常はレンジ切替スイッチを1~9の範囲内で設定ください。必要に応じて積分時間を設定してください。

※詳細に関しては取扱説明書を御覧ください。

メンテナンス性

長期間使用しているとダストモニタの健全性が気になるところではないでしょうか。

マツシマメジャテックでは取り付けた後のことも考えた設計と、長期信頼性を考慮したサービスをご用意しています。

センサの取り外しは
ボルトを1つ外すだけ

センサを取り外す場合、ボスに付属するボルトを緩めるだけでプローブを簡単に引き抜くことができます。ケーブルを外す手間が省けます。

POINT!

ケーブルはプローブを引き出すことを想定し余裕をもって配線ください。

清掃は
ウエスでプローブを拭くだけ

清掃は少し湿ったウエスでプローブの汚れを拭き取るだけです。粉塵漏れがなければ汚れないので、清掃は設備停止のタイミングがおすすめです。

POINT!

作業は電源を切り、アースをとり絶縁グローブをして作業してください。

機器が正常か気になったら
健全性確認サービスで確認

機器が正常かどうか気になったら、健全性確認の校正・調整サービスをご利用ください。

POINT!

現場に当社サービスマンがお伺いするか、または、弊社工場に機器本体を返却頂いて確認いたします。

※詳細はこちらをご確認ください。

製品ラインナップ

マツシマメジャテクではお客様の様々な場面を想定して、主に4つのラインナップをご用意しております。

また、プローブ長さのご指定、設備に合わせたフランジ取付、専用ケーブルの長さなど、現場に合わせて対応致します。

一体型|コンパクトなスタンダードタイプ

センサ部と変換器が一体となった構造で、現場ですぐに粉塵濃度や漏れが確認できます。

形  式  PFM-M01E
電  源  AC80~240V 50/60Hz(消費電力4VA)
測定レンジ 0.1~1000mg/㎥(9段階切替)
出力信号  DC4~20mA(負荷抵抗max.500Ω)
      上限警報1a、故障警報1b(接点容量AC250V2A/DC30V2A)
表  示  10連LED表示(10%刻みに点灯)
プローブ  標準300mm(絶縁部58mm)※1
許容温度  max.250℃



分離型|表示方式を複数ラインナップ(% or mg/㎥)

高所や人の立ち入りが難しい場所に取り付ける場合などにご利用ください。センサ部と変換器部が分かれた構造になっており、遠隔より調整することができます。

形  式  PFM-M11P(センサ部)、 PFM-KCU11(変換器)※2
電  源  AC110Vまたは220V(-15~+10%) 50/60Hz ※3
測定レンジ 0.1~1000mg/㎥(9段階切替)
出力信号  DC4~20mA(負荷抵抗max.500Ω)
      上限警報2c、故障警報1c(接点容量AC250V2A/DC30V2A)
表  示  4桁7セグLED数値表示(%)※2
プローブ  標準300mm(絶縁部58mm)※1
許容温度  max.250℃
専用ケーブル5m付属 ※4

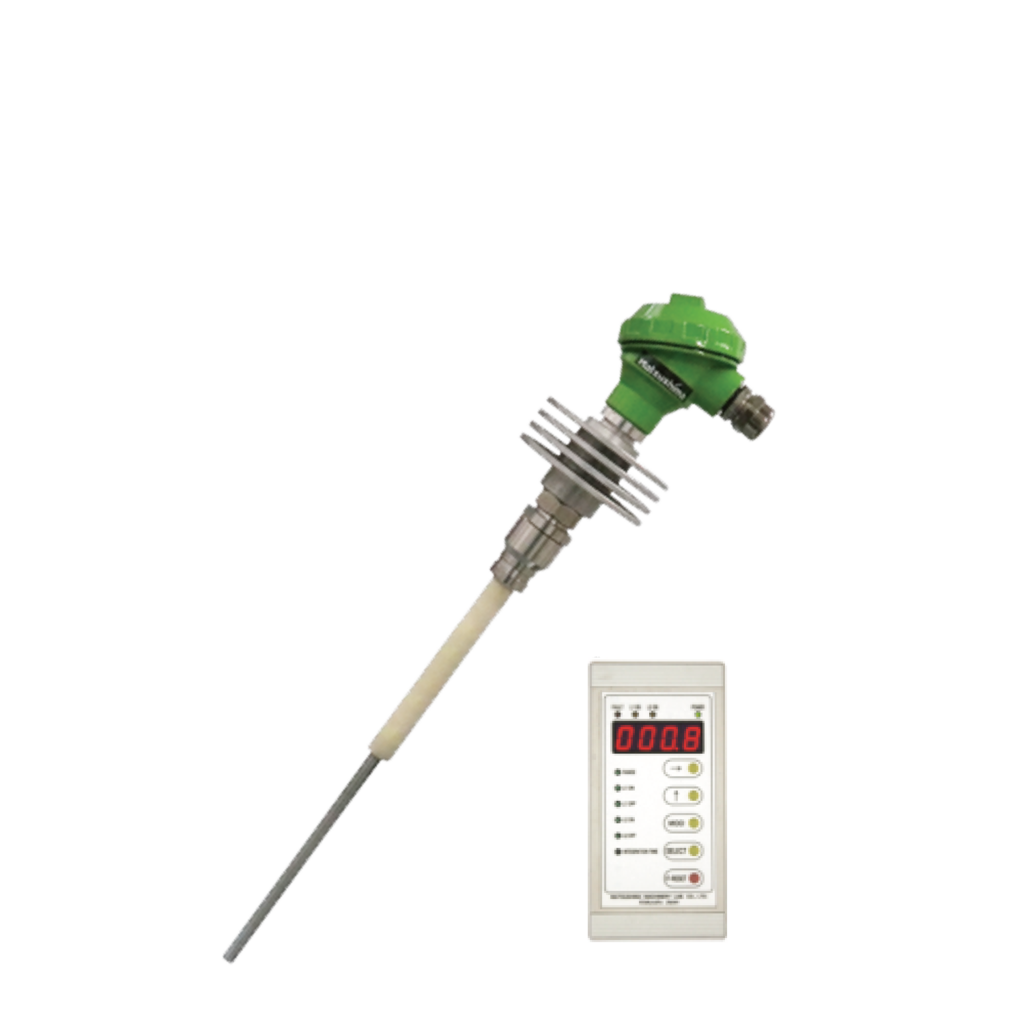

高温型|max.400℃に対応

放熱フィンや絶縁部素材がセラミックへと変更され、高温となる場所での粉塵濃度や漏れの確認ができます。

形  式  PFM-M11PT(センサ部)、 PFM-KCU11(変換器)※2
電  源  AC110Vまたは220V(-15~+10%) 50/60Hz ※3
測定レンジ 0.1~1000mg/㎥(9段階切替)
出力信号  DC4~20mA(負荷抵抗max.500Ω)
      上限警報2c、故障警報1c(接点容量AC250V2A/DC30V2A)
表  示  4桁7セグLED数値表示(%)※2
プローブ  標準300mm(絶縁部58mm)※1
許容温度  max.400℃
専用ケーブル5m付属 ※4

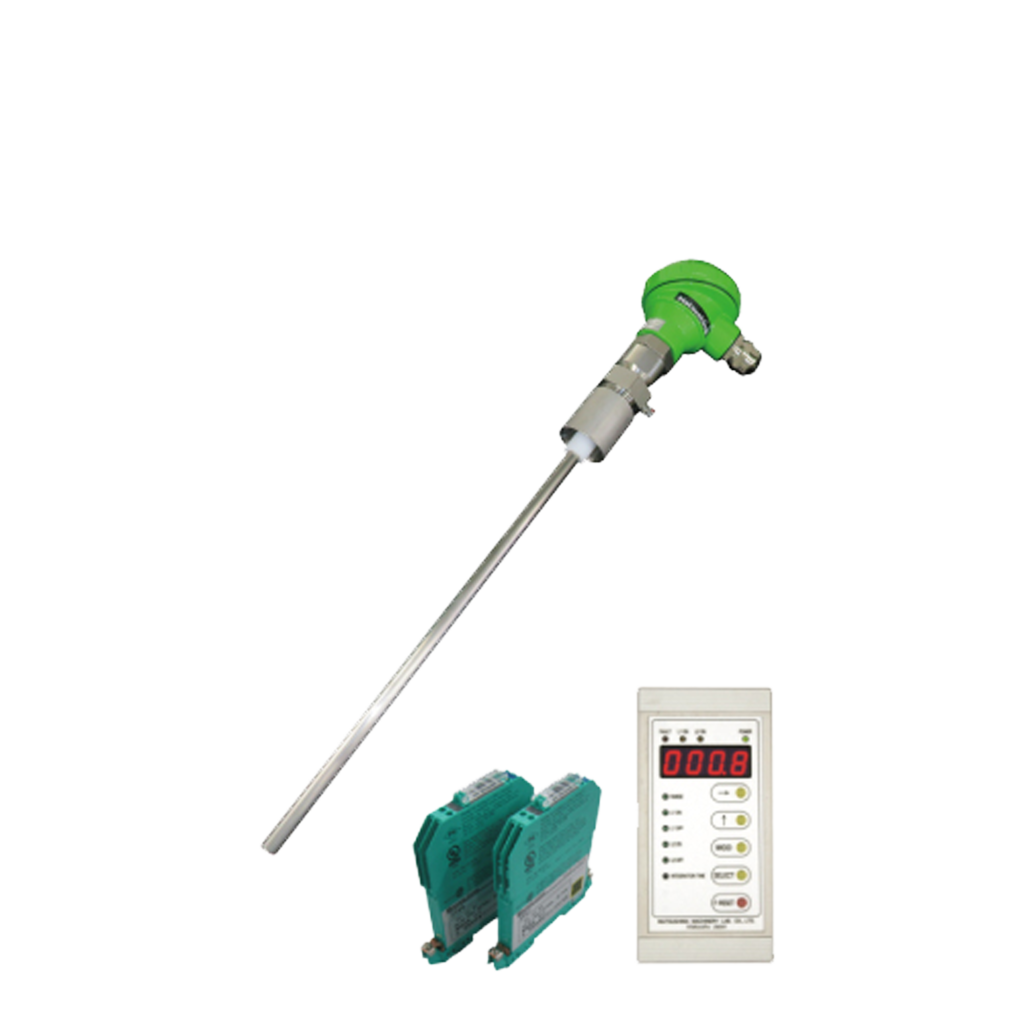

防爆型|本質安全防爆タイプ

防爆エリアでの粉塵濃度や漏れを確認する場合にご利用ください。

形  式  PFM-M01PEX(センサ部)、 PFM-KCU01(変換器)※2
      Z961/Z964(ツェナーバリア)
防爆構造  本質安全防爆構造(Ex ib ⅡB T4)
電  源  AC110Vまたは220V(-15~+10%) 50/60Hz ※3
測定レンジ 0.1~1000mg/㎥(9段階切替)
出力信号  DC4~20mA(負荷抵抗max.500Ω)
      上限警報2c、故障警報1c(接点容量AC250V2A/DC30V2A)
表  示  4桁7セグLED数値表示(%)※2
プローブ  標準300mm(絶縁部58mm)※1
許容温度  max.60℃
専用ケーブル5m付属 ※4





ダストスイッチ|小型集塵機用でコンパクト設計

小型集塵機での粉塵漏れに特化した粉塵計です。

形  式  PFM-DSW10
構  造  センサ・変換器一体構造
電  源  DC24V ±10%
出力信号  オープンコレクタ出力 1出力(NPN)
出力容量  負荷電圧:DC5~30V、
      負荷電流:50mA Max
LED表示  電源表示灯    緑(ON=点灯)
      検出レベル表示灯 赤(ON=点灯)
プローブ  50mm(絶縁部50mm)
許容温度  0~+55℃



※1:プローブ長さ、絶縁部長さについては、現場に合わせてカスタマイズいたします。(max.1000mm)
※2:変換器は%表示や濃度補正機能付(mg/㎥)など場面に応じて3種類ご用意。詳しくはカタログを御覧ください。
※3:電源はご注文時に仕様の範囲内でご指定ください。
※4:専用ケーブルは最大100mまで延長可能です。ご注文時にご指定ください。
※5:ダストスイッチはR1ねじ(1"ソケット)、ダストスイッチはG1/2ねじ(1/2”ソケット)が付属します。
   こちらをダクトの穴に溶接してご利用ください。
※6:いずれの製品も電源投入後約1時間暖機してから調整してください。
