以河川的危機管理型水位計活躍!
暴風雨下也能測量的電波式水位計

以河川的危機管理型水位計活躍!

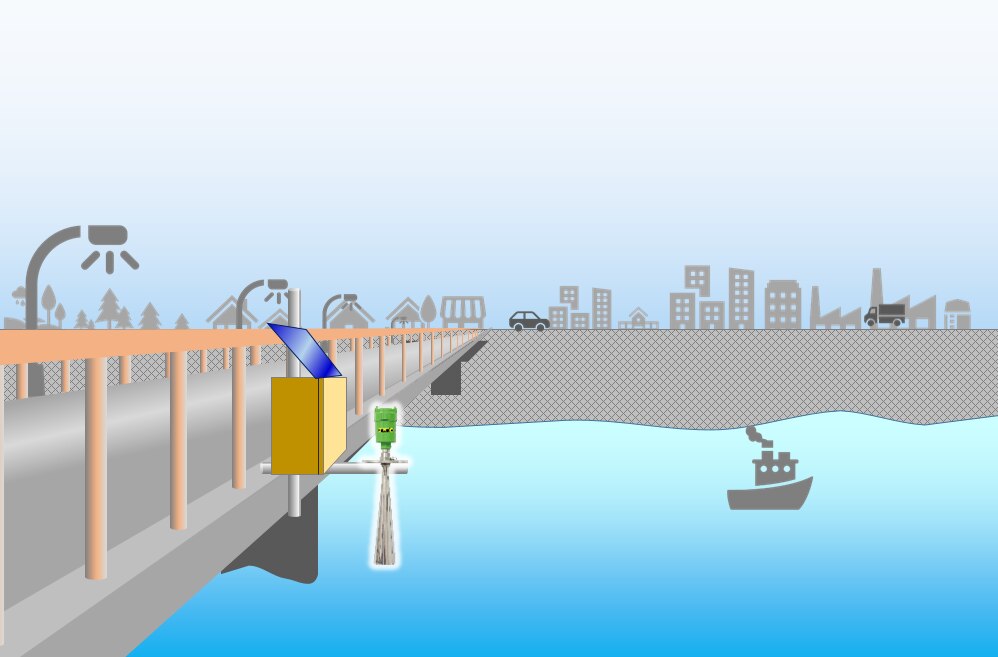

河川的水位測量,建議可以保持橋梁到水面距離的電波式水位計為佳!
【上流河川的水位測量】
【河川的水位測量】
電波式水位計的優點是『無需直接接觸水面即可測量水位』。
由於測量距離為20m,不直接接觸水面,而且從橋上進行測量,確保了與水面的距離,因此沒有因泥沙或浮木的撞擊而損壞設備,或設備被沖走的風險。
另一個優點是使用電波(微波),因此方向性高,受環境影響較小。(不易受風雨影響)
此外,Matsushima Measuretech的電波式水位計是一款「對應弱無線機器」的產品,提供可靠、穩定的測量數據。
因此,也可以用作危機管理型水位計的感測器!
※電波式水位計是「新技術情報系統NETIS」的登録商品。

電波式水位計可以作為危機管理型用電波式水位計來使用!

豪雨・強風・泥流下也能準確的觀測!
豪雨引發的河川氾濫對我們的生活和生命造成嚴重損害。

電波式水位計不易受到暴風雨的影響,因此可以準確地偵測水位的突然變化,並可用於預測洪水。

另外,Matsushima的電波式水位計屬於微弱無線機器,因此不違反日本電波法,無需證照即可作為危機管理型水位計的傳感器。
惡劣天氣也能觀測
豪雨:電波有通過自身波長的1/4(約3mm)以下物體的特性。
   在霧或豪雨・降雪時也能偵測到水面。

強風:電波不以空氣為媒介,不受風的影響。
   強風時也能穩定偵測到水面。

泥流:因為是非接觸式無須擔心被沖走,設置也容易。
   另外也無須擔心因為撞到石頭損壞。
   再加上因為不會附著水中的髒汚清潔也簡單。

1.電波式水位計

■原理
電波式水位計為非接觸式料位計。也被稱為微波料位計。 從感應器發射的微波脈衝從測量物反射,測量回到感應器的時間換算成距離。

■優點

  • 不受温度或氣體影響。
  • 電波有透過性,不易受粉塵或蒸氣的影響。
  • 電波有不易受到如同蒸氣般小的粒子的影響的性質。
  • 不是使用空氣振動的傳遞原理,所以測量不受風的影響。


​​​​​​■缺點

  • 介電系數低的測量物反射波較弱,可能會穿透而無法測量。
  • 蒸氣在料桶頂部結露,可能會影響測量。特別是内壓高的地   方,結露不是形成水滴而是水膜。電波無法通過水膜,所以無 法測量。這種情況可以使用氣吹。
開放空間可以使用的電波式水位計
水位計是指連續測量河川、水庫、潮位、工廠、農業用水、調整池、閥門、水處理施設水位的料位計(傳感器)。
用於河川可以當做危機管理,對於人們的危險預知有所貢獻。
※電波式水位計是
「新技術情報提供系統」
的登録商品

2.超音波料位計

■原理
使用超音波的非接觸式料位計。 超音波式料位計是從感應器發射超音波脈衝,測量從測量物反射回來到感應器的時間,換算成距離。

■優點
可用相對便宜的非接觸方式來測量料位。

■缺點

  • 粉塵・蒸氣・氣體發生時會妨礙空氣振動,使超音波衰減,造 成數値不穩定。粉塵或蒸氣看不清液面的環境下,不建議使用 超音波。
  • 蒸氣會使發射面結露,產生不要的反射或反射波的衰減,造成 數値不穩定。
  • 測量區域内温差大或發生氣體時,音速會變化產生誤差。

3.浮子式料位計

■原理
吊在不鏽鋼帶上的浮子浮在液體表面,追蹤液體的料位變化。不鏽鋼帶的長度隨時被當作距離來測量。 有浮子彈簧平衡式、密封管式、平衡錘式。

■優點
構造簡單,精度與壽命佳,廣泛應用在大小料倉的液面檢出。

■缺點

  • 如果液體中存在髒汚或漂浮物,會附著或黏在可動零件上,阻 礙浮子的運動,導致誤檢出或無法檢測。例如,用於加藥控制時,浮子不動,因此無法辨識液位,有溢出風險。對於化學液體罐來說,在暴露於空氣的區域會結晶,並且可能會出現類似的現象。
  • 消耗品多,保養性欠佳。
  • 固體堆積在浮子上會可能會發生誤差。
  • 防波管内使用的情況下,因為附著的影響使浮子的動作變差, 可能導致誤動作。

4.導繩式料位計

■原理
沿著料倉頂部垂放到料倉內的導繩,發射的微波脈衝回到感應器的時間來換算成距離。

■優點
類似超音波或非接觸式的微波一樣放射角小,適合設置在狹小的場所。

■缺點

  • 島繩的附著嚴重的話,可能會有錯誤的測量。
  • 島繩如果有扭結或斷線、附著的情況會發生雜訊的反射,可能 會發生錯誤測量。
  • 如果液體中存在髒汚、漂浮物或結晶成分,會在探頭上逐漸生 長,導致錯誤的反射波。因此,存在無法檢測到正確的反射波 並且可能錯誤地進行測量的風險,導致在沒有意識到的情況下 清空料桶的危險。

5.静電容量式料位計

■原理
料倉頂端進入料倉內的感應棒電極與料倉壁形成電容。 電極間有測量物後,會將測量物的量以比例使靜電容量變化。測量該數値來轉換成儲存料位。

■特長
適合用在狹小的地方測量。

■缺點

  • 因為是接觸式,有可能會使異物混入。
  • 需要將料倉清空進行零點校正。
  • 測量物的借電係數變化會發生誤差。

6.壓力式料位計(投入式水位計)

■原理
壓力式料位計(投入式水位計),是根據液位將液壓變化以隔膜來擷取,換算成儲藏料位。 桶內壓力須為大氣壓力為其條件。

■特長
易於設置在空間狹小的位置。

■缺點

  • 液體中氣泡多的情況下,壓力會不穩使精度變差。
  • 附著或沉澱物多時,精度會變差。 ・氣泡多時液壓下降,測量値會失常。
  • 由於液體壓力會根據液體比重而變化,因此需要進行調整。
  • 保養時需要清空料桶。

7.差壓式料位計

■原理
由測量液壓的隔膜與桶內壓力測量的隔膜2種來構成。 將液壓減去罐內壓力計算儲存料位。

■特長
可以不受桶內壓力變化影響測量。

■短所

  • 液體中氣泡多的情況下,壓力會不穩使精度變差。
  • 附著或沉澱物多時,精度會變差。
  • 由於液體壓力會根據液體比重而變化,因此需要進行調整。
  • 保養時需要清空料桶。
