料位計・料位開關 <液體>
浮子式浮動開關

浮子式浮動開關(FLD系列)是檢測儲槽和容器內液位的液位開關。 材質為SUS304或SUS316,可在腐蝕環境下使用。



優點

  1. 可以在液體比重0.8~1.2下使用。

  2. 浮動位置可自由設定。

  3. 最大可以檢出到約9m。





\ 相關資料下載或諮詢如下 /

浮子式浮動開關的特長

浮子式浮動開關的主要特長如下。

耐附著

如果沒有超過浮子重量的附著,就不會對動作產生影響。

設定簡單

可在鋼索上任何地方動作。 只需一把螺絲起子即可自由改變浮動位置。

耐波浪或水流

接點上增加了自保持電路,鋼索下端附有平衡重錘,因此幾乎不受液面波浪或水流影響。

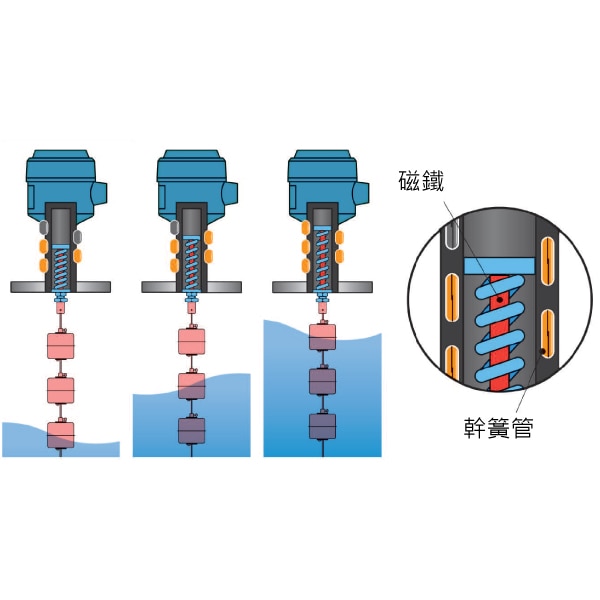

動作原理

當液位變化時,與線整合的浮子由於浮力而上下移動。 電線頂部的磁鐵打開和關閉內建於接線盒底部的簧片開關,以偵測水位。

使用方法

1.安裝位置-1

請安裝在遠離馬達、變壓器、電磁閥等強烈磁場的地方。



2. 安裝位置-2

避免在強水流區域使用本產品,如進水口、出水口、直接接觸水的地方、有攪拌器的地方。



3. 結線

觸點簧片開關是無電壓接點,若損壞則無法修復。接通電源前,請務必確認是否有短路、過載或接線錯誤的情況。



4. 浮動位置調整

操作位置距浮子頂面20mm。 用十字螺絲起子鬆開固定螺絲,將其移至所需位置,然後再次擰緊螺絲並用螺帽固定。

將螺釘以扭力 0.35 至 0.4 Nm鎖緊。因為鋼索埋入凹槽,不易掉落。



※詳細請參閱使用說明書。
