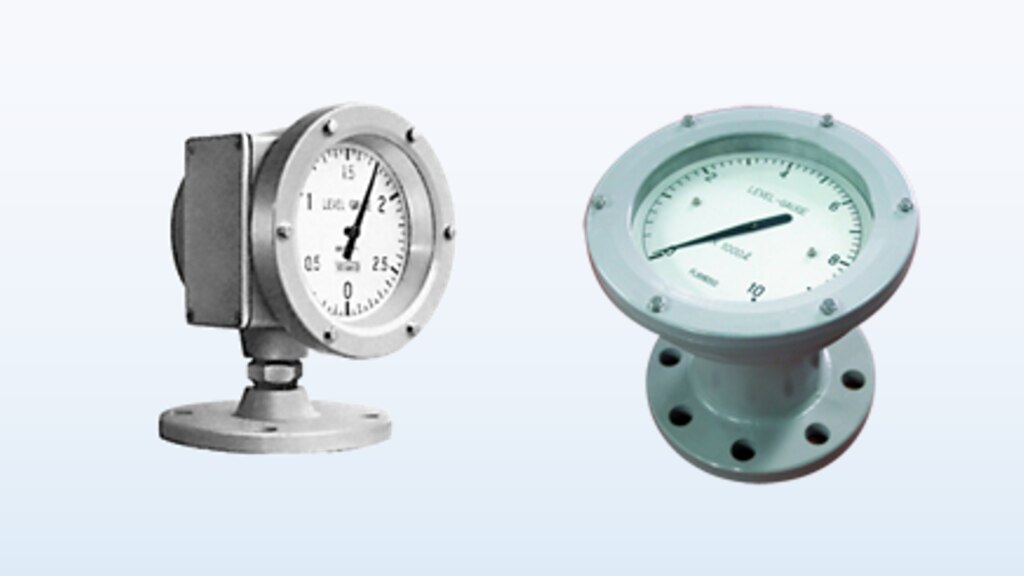

料位計・料位開關 ＜液體＞
Matsushima Measure Tech
這是一種利用液體浮力連續測量儲槽和容器內液位的液位計。 配備大型指示器，不僅可以現場目視確認，還提供可對外輸出的接點訊號和電流輸出訊號。
優點
- 大型指示器具有出色的可視性，即使從遠處也能確認液位。
- 機械構造無須電源。停電時也能放心且省能源。
＼ 諮詢如下 ／
指針式液面計的特長
4種檢出方式
配合設置環境有4種檢出方式。
- SS方式
- SG方式（SD方式）
- S方式
- MJ方式（MH方式）
指示器具有出色的可視性
附屬一個大型指示器，即使從遠離水箱的地方也可以確認。
無須電源
液位由機械結構追蹤，因此不需要電源。
對應耐壓防爆
選配對應耐壓防爆（d2G4）。
動作原理
浮子連接到卷取在液位計上的不銹鋼帶的尖端。浮子比液位計捲起膠帶的力量重，所以當浮子浮在液面上就達到平衡。 透過測量此時拉出的膠帶長度即可測量液位。
４種檢出方式
SS方式
兩條鋼索在料桶內，用作浮子的引導。是最典型的檢測方法，具有良好的跟隨性，並且與各種類型的液體相容。
這種檢測方法能抵抗液體中的漂浮物和黏性液體的黏附。
常用於較大型室外料桶。
SG方式（SD方式）
當被測液體具有波浪、渦流或流動時，這種檢測方法是理想的。
浮子導管（防波堤管）將浮子與波浪、渦流、水流、風、飛行物等隔離，以達到穩定測量。
對於浮子導管，建議使用內表面光滑的管道，例如無縫管。 請垂直安裝。 通常用在內置於設備或附有攪拌器的容器中的小型罐。
S方式
由浮子和導繩組合而成的液位計。
安裝簡單，即使罐內殘留有液體也可以完成。
如果槽內有攪拌器產生渦流或有水流則不適合。
通常用於相對較小的容器中。
MJ方式（MH方式）
這是一種利用磁鐵傳遞位置變化而不直接連接浮子和帶子的檢測方法。可以將料桶內的液體與儀器側隔離，非常適合防止揮發性液體和氣味的擴散。
請注意，如果液體中有漂浮物，則此方法不適用，因為這會妨礙浮子的移動。
常用於測量燃油、溶劑和化學溶液。 標準產品的接液部件由 SUS 製成，但作為特殊選項可以塗有 PVC，使其與腐蝕性液體相容。
＼ 諮詢如下 ／
產品陣容

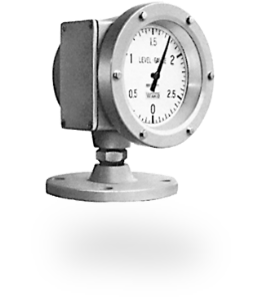

LG-100/900型
■指針式液面計的基本型。
- 顯示方式 ：高度、容量、比例、流量
- 最大範圍 ：5.5m
- 安裝方式 ：桶頂安裝或桶壁安裝
- 選配 ：耐壓防爆構造（d2G4）、電流輸出（DC4-20mA）、
警報接點輸出（最大8接點）
※使用選配的電流輸出時，必須供給電源DC24V。
■主要用途例
錐頂槽、水平圓筒罐、混凝土坑、一般液體儲存槽、鍋爐油槽、液壓設備用油槽等。
LG-200型
■長距離測量用液面計。
- 顯示方式 ：高度
- 最大範圍 ：20.0m
- 安裝方式 ：桶頂安裝或桶壁安裝
- 選配 ：耐壓防爆構造（d2G4）、電流輸出（DC4-20mA）、
警報接點輸出（最大8接點）
※使用選配的電流輸出時，必須供給電源DC24V。
■主な用途例
錐頂槽、水平圓筒罐、混凝土坑、一般液體儲存槽、鍋爐油槽、液壓設備用油槽等。
LG-300/600型
■小型料桶用液面計。
- 顯示方式 ：高度、容量、比例
- 最大範圍 ：1.2m
- 安裝方式 ：桶頂安裝
- 選配 ：警報接點輸出（LG-300為1接點/LG-600最大4接點）
■主要用途例
一般液體儲槽、液壓設備整合、過濾設備整合、大型軸承潤滑油及冷卻油、柴油機潤滑油及冷卻油、分配槽、副槽等。
LG-400型
■指針部分朝上，適合計器的設置位置較低時候使用。
- 顯示方式 ：高度、容量、比例
- 最大範圍 ：4.0m
- 安裝方式 ：桶頂安裝
■主要用途例
地下料桶、船舶用水桶、船舶用燃料桶等
LG-700型
■指針部分朝上可以變化60°的類型。
- 顯示方式 ：高度、容量、比例
- 最大範圍 ：5.5m
- 安裝方式 ：桶頂安裝
- 選配 ：耐壓防爆構造（d2G4）、電流輸出（DC4-20mA）、
警報接點輸出（最大8接點）
※選配的電流輸出使用時需要供給電源DC24V。
■主要用途例
地下料桶、組裝至大型引擎等
