料位計用分配器
訊號調節器



訊號調節器是具備顯示機能・輸出類比訊號的分配器。因為對應2線傳輸或HART通訊,料位計、壓力感應器、粉塵計等都可以當作轉換器來使用。



優點

  1. 可當作2線式的料位計、感應器、粉塵計等的轉換器來使用。

  2. 因為搭載HART故可以連接對應HART的機器。

  3. 接點輸出因為使用延遲設定,可以防止顫動。

  4. 具備日語・英語二國語言的顯示,在國内外皆可使用。

\ 相關資料的下載或諮詢在此 /

訊號調節器的特長

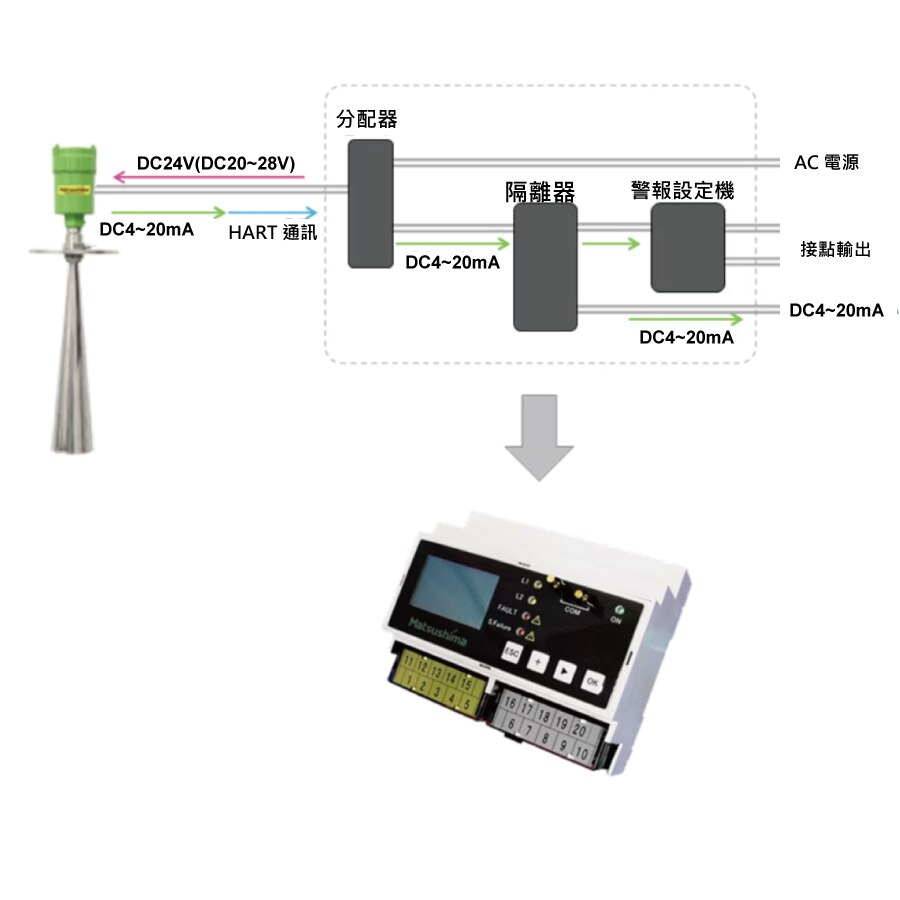

1台抵3台

分配器、隔離器、警報設定器的機能在這一台都具備。

■2種的類比訊號
DC4~20mA(DC3~24mA)/附載電阻:750Ω
DC1~5V(DC0.75~6V)/附載電阻:500Ω

■警報&故障接點器
・警報接點×2
・本體接點×1
・感應器異常×1





對應2線傳輸方式

供電給2線傳輸方式的感應器,收到感應器的類比輸出後顯示數値。
供給電源:DC20~28V





對應HART通訊

信號調節器標配 HART 傳感器連接端子。 將附帶的連接器插入端子連接到通訊模組,便可以使用對應HART設備進行調整。



ヒステリシス設定

報警接點輸出的遲滯可任意設定。 如圖將接點設置為 90% 時ON,60% 時OFF,就可以使用一個接點控制幫浦ON-OFF。

使用方法

以下為敝司雷達式微波料位計為例的連接示例。

如圖所示,安裝在料桶的微波料位計與信號調節器使用2芯屏蔽電纜來連接。

此時,請將盤側或料位計側單側的屏蔽線接地。 如果兩端都安裝,可能會因為雜訊造成誤動作。

另外,在進行HART通訊時,可以將HART通訊設備的端子連接到訊號調節器的端子,便可以在不移除設備的情況下調整或確認數據。

※詳情請參閱使用說明書。
