位置檢出器
位移檢出器

張力滾輪的位移測量

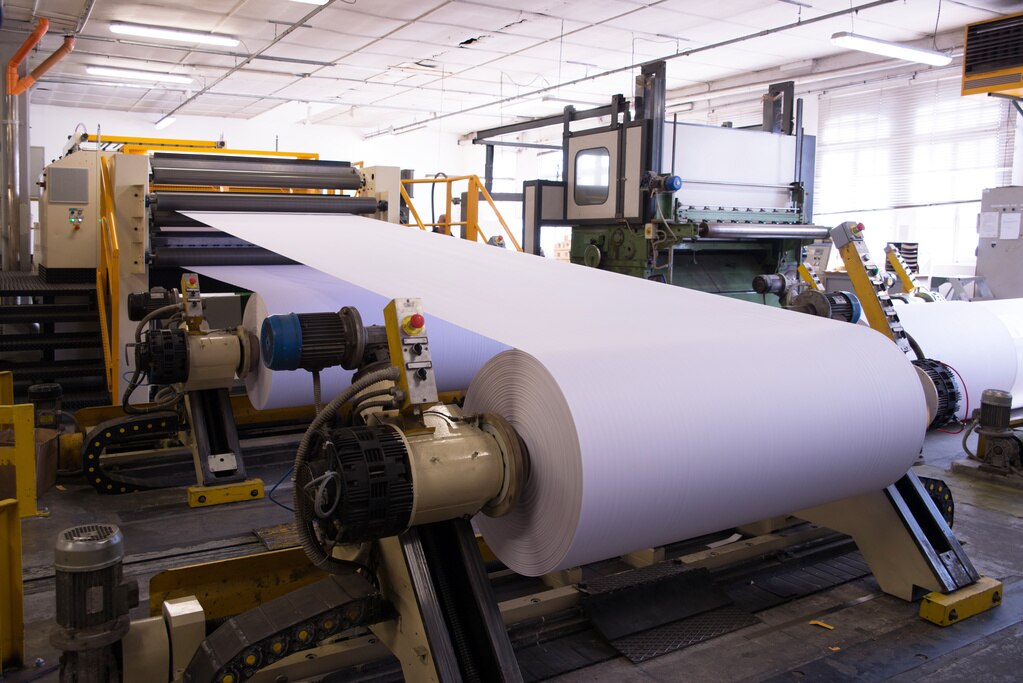

位移檢出器主要用於造紙廠,作為捲取機的速度控制的張力滾輪位移檢出器。同步發送器內建於室內防塵箱中,非常耐用。

導入的好處

可以透過機械方式檢測張力滾輪移動時的位移,直接以電壓訊號的輸出,實現即時控制。



\ 相關資料的下載或諮詢在此 /

位移檢出器的特長

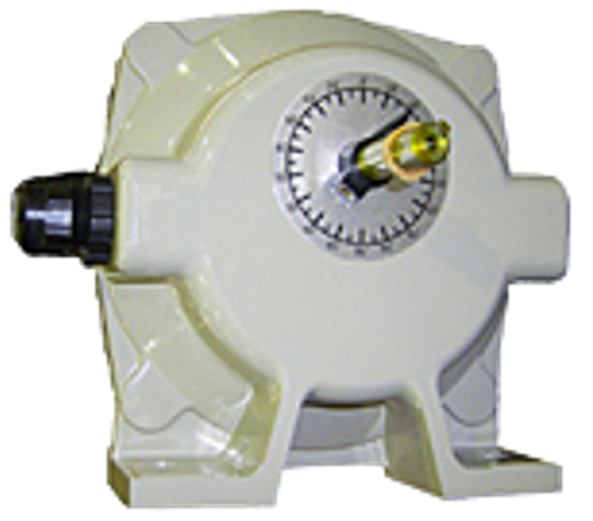

変位検出器 形式 YVGC-500W

耐圧防爆形 変位検出器

形式 YVGCM-790

奈雜訊

內建同步發送器,輸出電壓高達±82V,不易受電氣干擾,接線也方便。 使用的位移角為±60deg。
輸入軸上設有指針,可目視確認位移量。



搭載極限開關

除了同步馬達外,也內建極限的接點訊號的微動開關。



對應防爆

用於防爆區域的耐壓防爆規格(d2G4)也有對應。



※詳細請參閱型錄或使用說明書。

動作原理

位移檢出器是一種內建同步發送器和兩端檢出用限位開關的機械軸位移檢測出感測器。

透過同步發送器的旋轉角度來檢測機械軸的位移量,並將其作為交流電壓的變化輸出,因此可以在不受雜訊影響的情況下發送訊號。

保養

請實施定期點檢。

如果位移檢出器周圍大量粉塵堆積,請定期清潔。
請確認安裝部分及軸連接部分的螺絲有無鬆脫。 確認外蓋的螺栓已牢固鎖緊。即使某一處鬆動,灰塵和濕氣也可能進入並導致故障。

產品陣容

規格

TYPE

DISPLACEMENT DETECTOR
YVGC-500W

EXPLOSION-PROOF
DISPLACEMENT DETECTOR
YVGCM-790

ENCLOSURE IP55

d2G4(Flameproof)

ALLOWABLE TEMP. -10~50℃ -10~50℃
POWER SOURCE 200/220V  50/60Hz 200/220V  50/60Hz
CONTACT CAPACITY 250V  AC  6A 250V  AC  6A
OPERATING ANGLE ±60° ±60°
MAX.OPERATING ANGLE ±140° ±10° ±140° ±10°
MAX.OUTPUT VOLTAGE 82/90V  200/220V  90° 82/90V  200/220V  90°
DIELECTRIC STRENGTH 1500V  AC 1min 1500V  AC 1min
GEAR RATIO 1/1 1/1
COATING COLOR MUNSELL5Y7/1 MUNSELL5Y7/1
MASS 3kg 27kg





外形圖

型號 YVGC-500W


型號 YVGCM-790

接線圖
