輸送帶保護機器

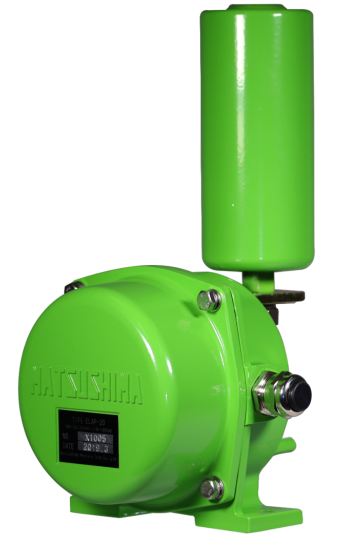

皮帶偏斜開關

可在早期通知皮帶蛇行或偏斜的開關。

皮帶偏斜開關也被稱為皮帶蛇行檢測器,可檢測皮帶偏斜和蛇行後通知。



優點

  1. 可以將因為蛇形或偏斜導致的落料降到最低限度。
  2. 由於沒有落料,因此減輕了清潔作業的負擔。
  3. 可以防止皮帶因為側邊撞擊輸送機框架而損壞,或因摩擦生熱而引起火災。


\ 相關資料的下載或諮詢在此 /

皮帶偏斜開關的特長

皮帶偏斜開關主要的特長如下。

可以調整檢出角度

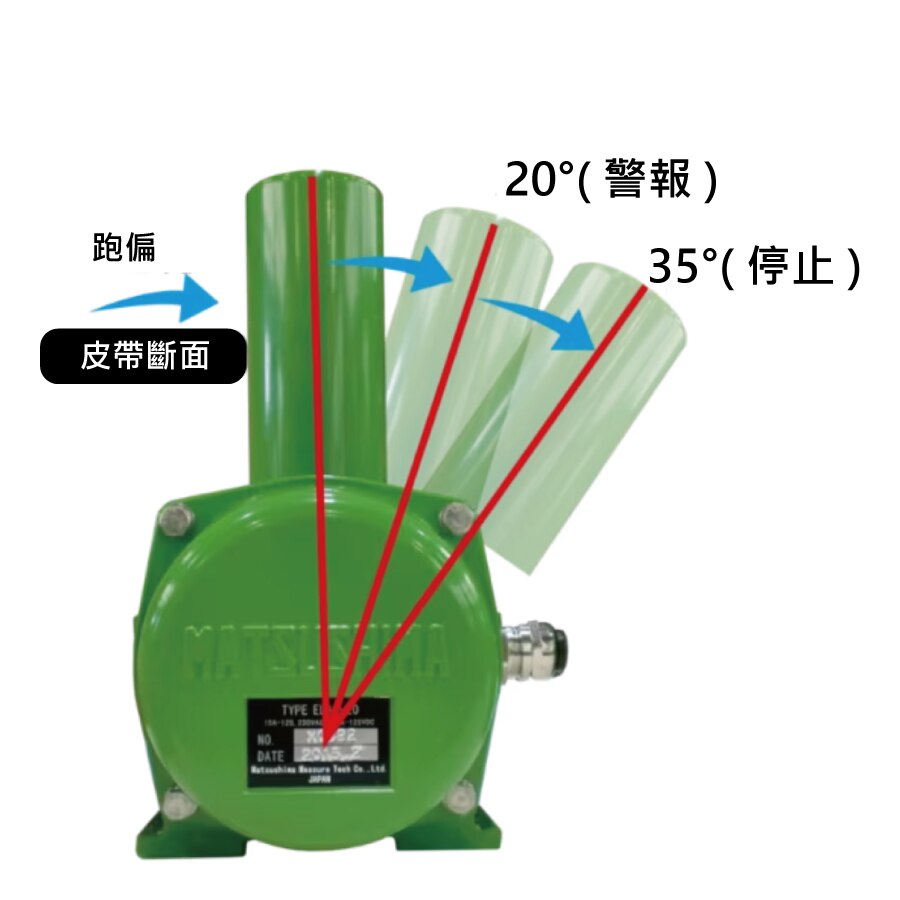

標準檢測角度為20°警報、35°停止。但安裝位置因場地而異。可以配合現場改變滑輪檢測角度。

豐富的產品陣容

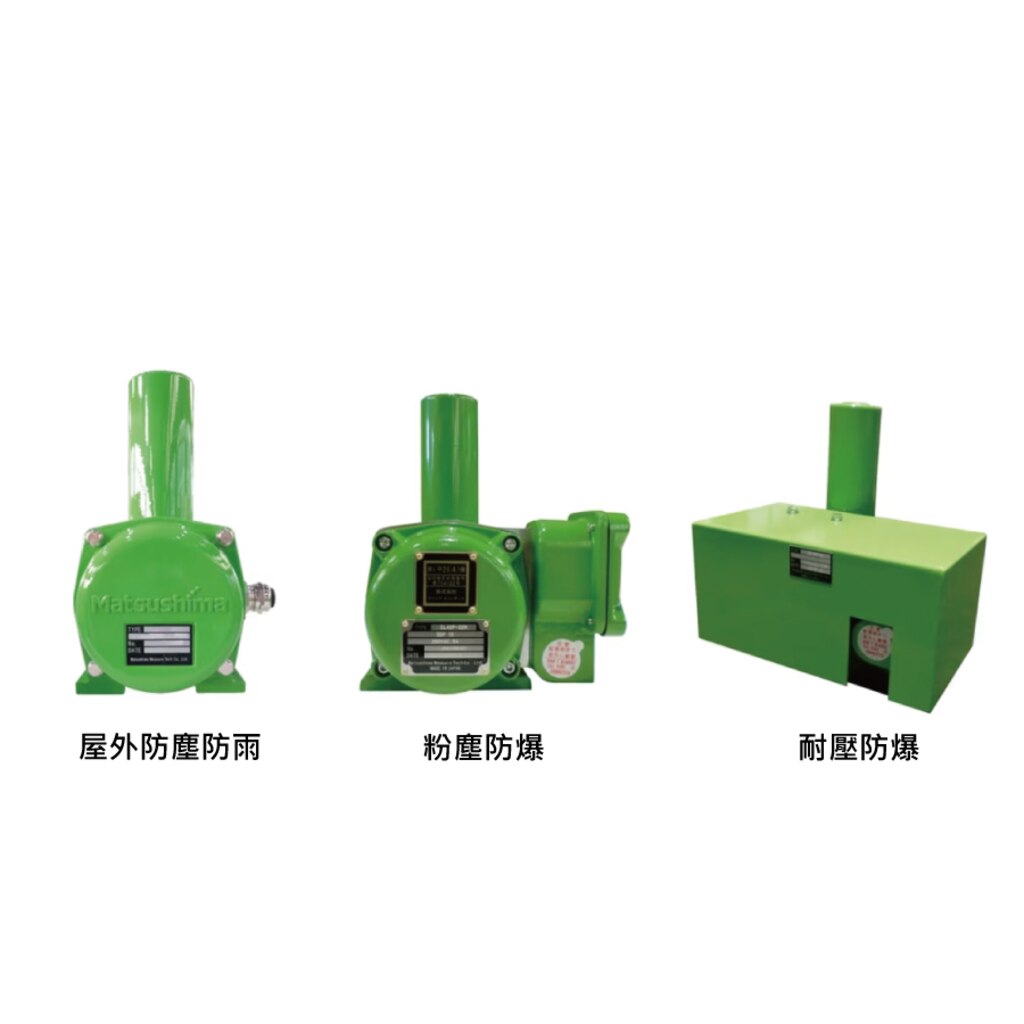

可以依照使用環境選擇「屋外防塵防雨形」、「工場耐壓防爆形」、「粉塵防爆形」。

僅需交換消耗的滑輪

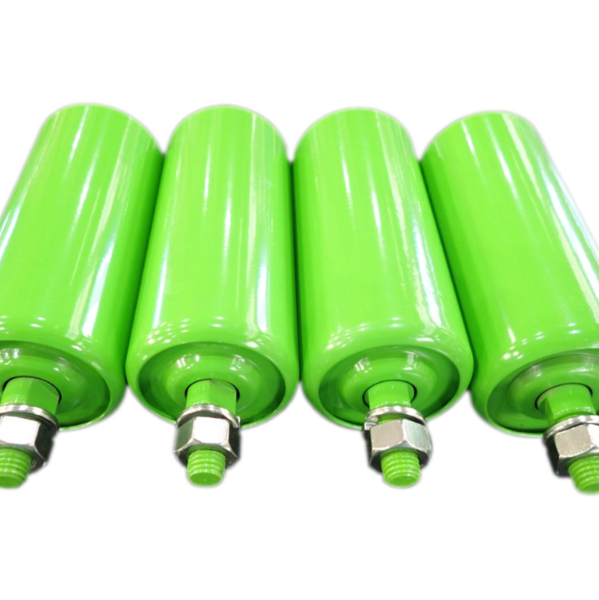

滑輪是消耗品,因為會與皮帶接觸並會磨損。無需更換主體,只需更換滑輪即可。

※詳細請參閱型錄或使用說明書。

動作原理

當皮帶蛇行或偏斜推動滑輪並傾斜時,會發出接點訊號來檢測輸送機的蛇行或偏斜。

使用方法

1.決定安裝位置

請安裝在發生蛇行的位置。確定安裝位置時應避免礦石從輸送帶上掉落,或者會受到較大振動或衝擊的位置。

2. 安裝

請安裝皮帶偏斜開關的安裝支架。 安裝時使蛇行檢測器的滑輪與皮帶垂直。如果被落料擊中,建議安裝蓋子。

3. 配線

接點訊號為乾接點。避免直接輸入到馬達或定序器,而使用磁導體或繼電器來當作中介。

4. 調整

工廠出貨時即調整完畢,無須再調整。因應必要可於現場調整角度。

※詳細請參閱使用說明書。



\ 相關資料的下載或諮詢在此 /

保養

因為是安全開關,建議定期的點檢。

  1. 滑輪部分如果附著較多粉塵,可能造成動作不良,敬請清潔。
  2. 如果接觸滑輪與皮帶接觸的部分磨損嚴重,則應更換。
  3. 確認按壓滑輪傾斜時微動開關是否動作。

產品系列

規格

外形圖


安裝


動作説明
