輸送帶保護機器
速度開閉器

速度開閉器是一種不需要電源的磁力式打滑檢測器。可以檢測輸送帶、起重機、施工電梯等旋轉體的打滑和超速。

1. 檢測帶式輸送機打滑可以防止輸送帶火災和溜槽堵塞。

2. 及早檢測皮帶撕裂，可以最大程度減少溜槽堵塞和落料。

3. 檢測起重機和施工電梯等旋轉體的超速可以防止事故發生。

4. 出貨前已調整，故無需現場調整。

＼　相關資料的下載或諮詢在此　／

磁力式無須使用電源。

機械上檢測可靠度高，在有電氣雜訊的環境中也能使用。

易於維護。
無需潤滑或點檢即可長期連續運行。

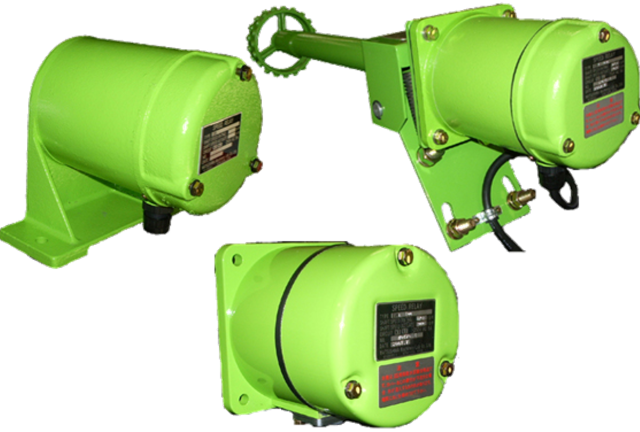

依據現場環境提供多種產品陣容。詳情請參閱產品陣容。

※詳情請參閱型錄或使用說明書。

速度開閉器的主要結構是帶有永久磁石的軸和圍繞其的轉子。 當旋轉從機械裝置的軸傳遞到速度開關的軸時，永久磁石一起旋轉。 轉子中也會產生與該永久磁石的轉速成比例的旋轉力。 此時，從轉子伸出的接點操作桿被設計用於推動微動開關。 此外，接觸操作桿由複位桿和設定彈簧控制，當轉速因滑動而降低時，復位桿的力超過轉子的旋轉力。 然後，接點操作桿不再有壓緊微動開關的力，便可檢測到滑動。

超速檢測則相反，在正常額格狀態下，微動開關不被壓緊，而是調節彈簧，使微動開關因超速而被壓緊。

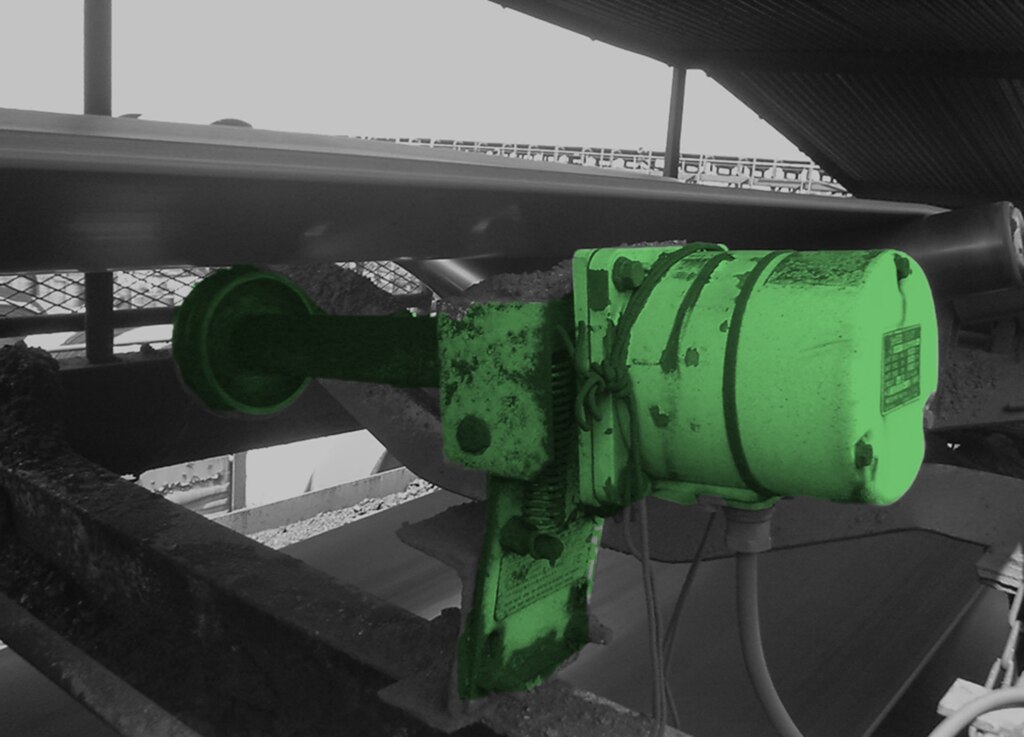

安裝位置根據旋轉獲取方式而變化。方法有2種，通過聯軸器直接從旋轉體取得，或者通過將接觸輪壓在皮帶上。

軸輸入型，請使用聯軸器連接至機械裝置的旋轉體。

對於驅動滾輪型，請將接觸滾輪使其與皮帶垂直後安裝。

連接至接點輸出。無需電源。

出貨前會配合皮帶輸送機的速度調整，因此無需現場調整。

※詳情請參閱使用說明書。

＼　相關資料的下載或諮詢在此　／

注１）内部構造上、請依照圖A-A'、B-B'水平安裝。

注２）規格及外形尺寸可能會因產品的改良而變更。

注３）法蘭型因為將整個安裝空間做密封結構，可作為IP55使用。
