輸送帶保護機器
速度開關

檢出輸送帶或機械裝置的打滑與超速



速度開關持續監控輸送帶和機械裝置的軸速度,以檢測並通知打滑或超速。



優點

  1. 檢測皮帶打滑,可以防止輸送帶火災和溜槽堵塞。
  2. 及早檢測皮帶撕裂,可以最大程度地減少溜槽堵塞和落料。


\ 相關資料的下載或諮詢在此 /

速度開關的特長

速度開關分為2種。1種是1鍵按壓設定型,另一種是超低速旋轉型。其特徵說明如下。

<1鍵按壓設定型

非接觸檢出

使用接近開關,非接觸下測量速度,故沒有消耗品。

(照片:ESPB-050)

<1鍵按壓設定型

1鍵輕鬆調整

1鍵式只需按下按鈕即可自動記憶轉速。如果速度比記憶的轉數下降 5%以上就會檢出並通知。 如有必要,可以使用調整按鈕自由更改設定値。

<1鍵按壓設定型

配合設置環境
豐富的系列

可以根據安裝環境從四種類型中進行選擇。
一體型、分離型、盤內安裝型、驅動滾輪型

*分離型接近開關最大可延長至1km。

<超低速旋轉型

對應超低速旋轉

回転スピード0.1~99.9rpmのシャフトスピードに対応する超低速回転タイプもご用意しております。

(写真:ESKB-610M)

對應0.1~99.9rpm軸速的超低速旋轉型。

(照片:ESKB-610M)

※詳細請參閱使用說明書。

動作原理

1鍵式

使用接近開關進行非接觸式測量。

在機械裝置的軸上安裝磁性檢測片,檢測片前面安裝接近開關。 當軸旋轉時,檢測片會隨著軸的旋轉多次經過接近開關前面。 此時,每當有一塊金屬經過接近開關前面時,接近開關就會產生一個脈衝訊號。該脈衝訊號的周期會隨軸的轉速而變化,因此可以用來測量轉速。

超低速型

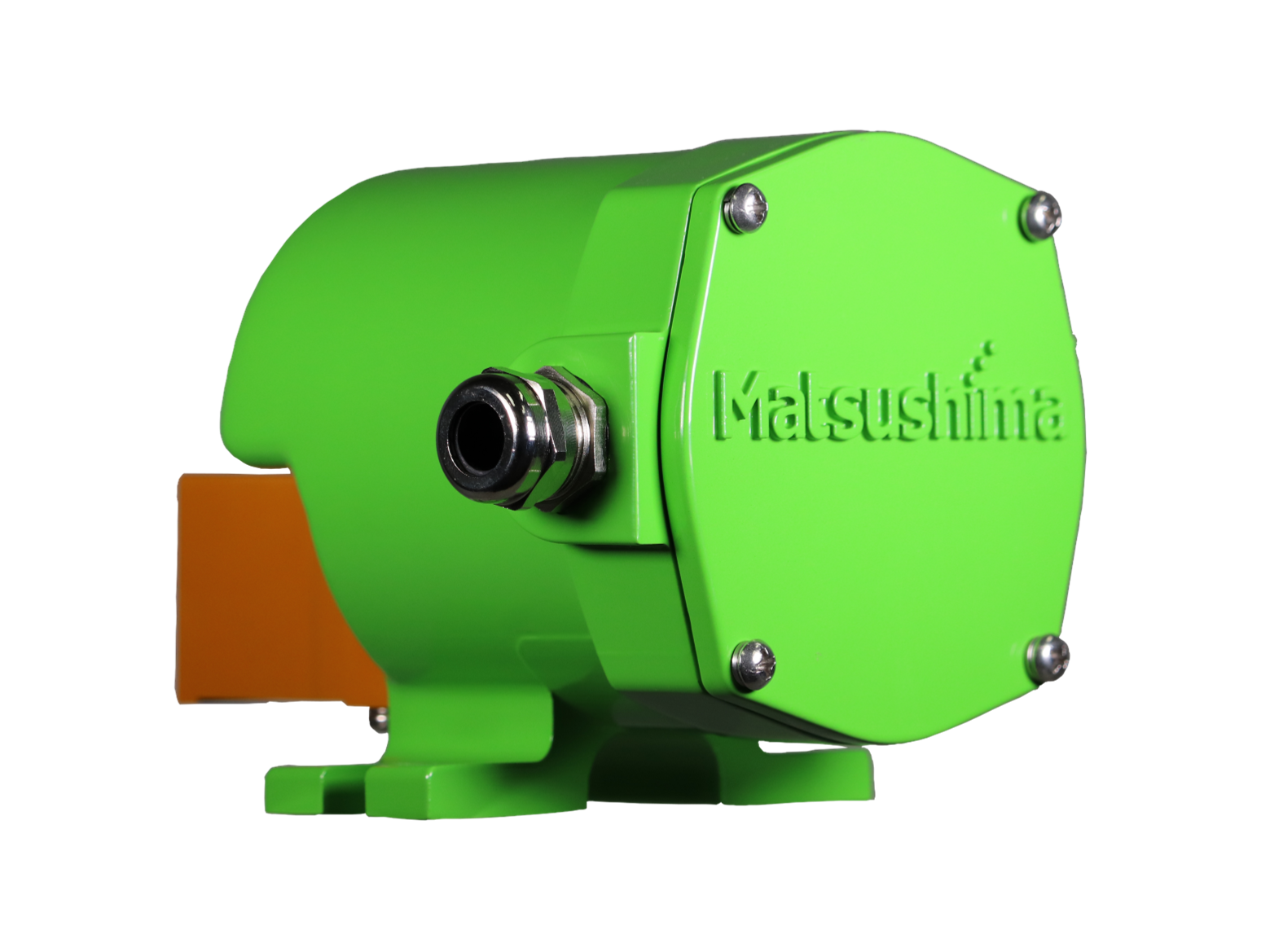

照片:ESKB-610M

內置編碼器,可以高精度下檢測低速旋轉

軸的旋轉被傳輸到內部編碼器。 編碼器以 200P/rev 的高精度將旋轉數以脈衝發射訊號。脈衝訊號在轉換器中換算成轉數。
0.1 rpm 的超低轉速,也能在 6 秒內檢測到,因此不會延遲對應。
當然,敝司也對應超速檢測。

使用方法

Ⅰ.1鍵式的情況


1.決定安裝位置

接近開關的情況下,請在軸上找到一個可以連接檢出片的位置。如果安裝位置狹窄,請選擇分離型。如果選擇驅動滾輪型,則不須使用檢測片。 詳情請參閱使用說明書。



2. 安裝

安裝速度開關前,請將檢測片(寬度40mm以上)焊接到軸上固定。 安裝多個檢測片時,請等分設置放置在圓周上。 另外,檢測片與接近開關之間的距離應保持在18mm以內。

3. 配線

連接電源和接點輸出。



4. 調整

只需按一下按鈕即可自動記住轉數。如果速度比記憶的轉數下降 5%以上,會檢測並通知。

如有必要,請使用調整按鈕更改設定値。

※詳情請參閱使用說明書。

Ⅱ.超低速型的情況

1.決定安裝位置

請安裝在較少大衝擊或震動的地方。



2. 安裝

將輸送帶側的軸和速度開關的軸用連接器等連接。

3. 配線

連接電源和接點輸出。



4. 調整

使用 MOD 按鈕切換到測量模式,並使用 INC 按鈕輸入轉速。





※詳情請參閱使用說明書。


\ 相關資料的下載或諮詢在此 /

保養

如果磁性灰塵附著在接近開關部分,可能會導致動作不良,請定期清潔。 另外,在清潔時,請確認設備已停止且檢出片未旋轉。

產品系列

外形圖

ESPB-050

ESPB-051/TL-N20MD1

ASTC-051/TL-N20MD1

ESAW-102/302

ESKB-610M/MU
