輸送帶保護機器
皮帶撕裂檢出器

將皮帶撕裂的傷害壓在最小


皮帶撕裂檢出器是一種檢測皮帶輸送機轉換皮帶時溜槽下方發生的皮帶撕裂的傳感器。有助於將皮帶傷害壓在最小以降低維護成本。 也對應管狀輸送帶。



優點

  1. 及早發現皮帶損壞並停止設備,可以避免巨額維修費用的發生。
  2. 輸送帶或設備的損害可以壓到最小。
  3. 由於回復作業短,可以將生產損失降至最低。



\ 相關資料的下載或諮詢在此 /

皮帶撕裂檢出器的特長

可以重複使用

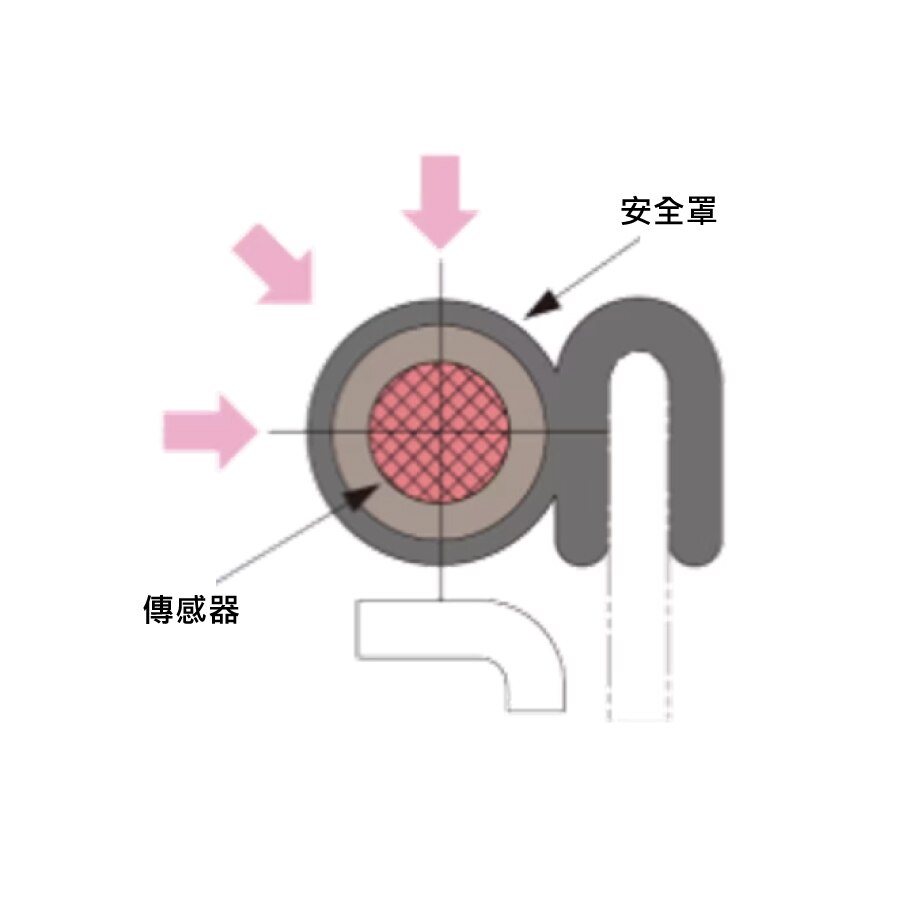

由於電纜開關受到安全蓋的保護,因此具有優異的耐候性和耐用性,可以長期使用,同時保持高檢測靈敏度。
如果電纜損壞,可以一併與安全蓋做更換。

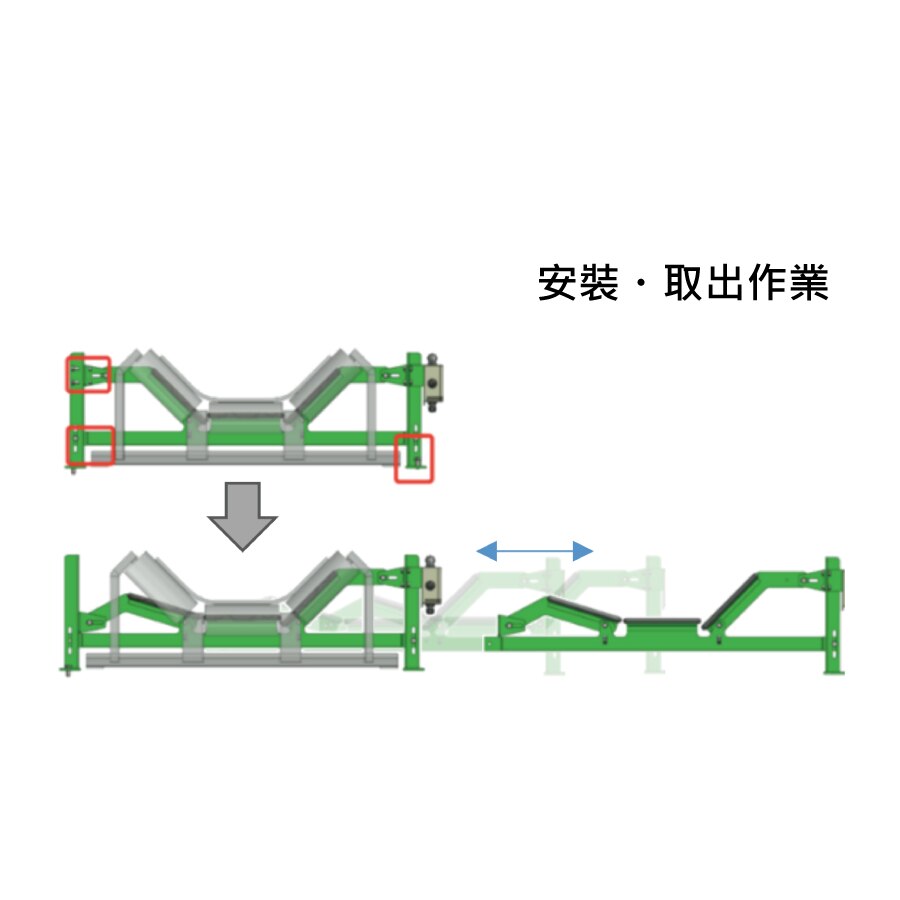

設置容易

外框角度為可變式,安裝或拆卸時,可以將其放平並從皮帶側面進出。因此,不會造成吊起皮帶等作業的負擔。

※外框角度固定型也有提供。

可配合現場
皮帶角度做調整

可以配合輸送帶的帶槽角度調整傳感器的角度。即使事先不知道帶槽角度,也可以現場調整,輕鬆應對。



對應訂製

也能對應獨自設計的輸送帶。根據設備圖紙設計和製造現有輸送帶的皮帶撕裂檢測器。

例:管狀輸送帶



※詳細請參閱使用說明書。

動作原理

皮帶撕裂檢出器的傳感器為管狀,正負極電纜分離配置。 這些電纜由轉換器提供電壓。

當該管被外力擠壓時,內部正負極電纜接觸後導通形成檢出。

將此傳感器放置在溜槽下方的衝擊滾筒旁邊,當有異物穿透皮帶,異物會擠壓傳感器(管)並啟動傳感器。



\ 相關資料的下載或諮詢在此 /

使用方法

1.決定安裝位置

將傳感器安裝在存在垂直撕裂問題的溜槽下方。
準備與溜槽下方滾輪數量一樣多的傳感器。原因是如果異物刺穿皮帶,就會被滾筒卡住並開始垂直撕裂。



2. 安裝

考慮到現場安裝,採用了可自由調節槽體角度的機構。由於不需要將皮帶吊起,因此不需要鏈輪,可以輕鬆安裝和拆卸。
與傳統方法相比,工作時間可減少至1/2以下。



3. 配線

一台轉換器最多可連接 5 個傳感器。
轉換器保持接點輸出,因此檢出到1次動作後,除非按下重置按鈕解除或關閉電源,否則會持續接點輸出。
連接方式為串聯,連接電纜或或開關發生斷線事故時,會立即輸出斷線檢出。

4. 調整

在現場只需拆下兩個螺絲即可輕鬆調節槽體角度。

※詳情請參閱使用說明書。

保養

  1. 請1至3個月定期點檢一次。
  2. 運輸量大或堆積物多的地方,請增加點檢的頻率。
  3. 如果傳感器上或周圍有超過 1 cm的沉積物,請將其清除。
  4. 請檢査振動劇烈區域的安裝螺栓是否有鬆動現象。



\ 相關資料的下載或諮詢在此 /

產品系列

這邊是槽角不可變(指定角度固定)機種的規格和外形。

可變型請另外商談。
