เครื่องส่งสัญญาณระดับน้ำในแม่น้ำคืออะไร?
ประเภท หลักการ และคุณสมบัติ

เครื่องส่งสัญญาณระดับน้ำในแม่น้ำเป็นเครื่องมือที่ใช้ในการวัดและตรวจสอบระดับน้ำในแม่น้ำ เขื่อน พื้นที่ขึ้นน้ำลง และแหล่งน้ำอื่นๆ

เครื่องส่งสัญญาณยอดนิยมมีเจ็ด (7) ประเภท เช่น ประเภทเรดาร์, ประเภทอัลตราโซนิก, ประเภทลูกลอย, ประเภทเชือกนำ, ประเภทความจุ, ประเภทแรงดัน และประเภทความดันแตกต่าง

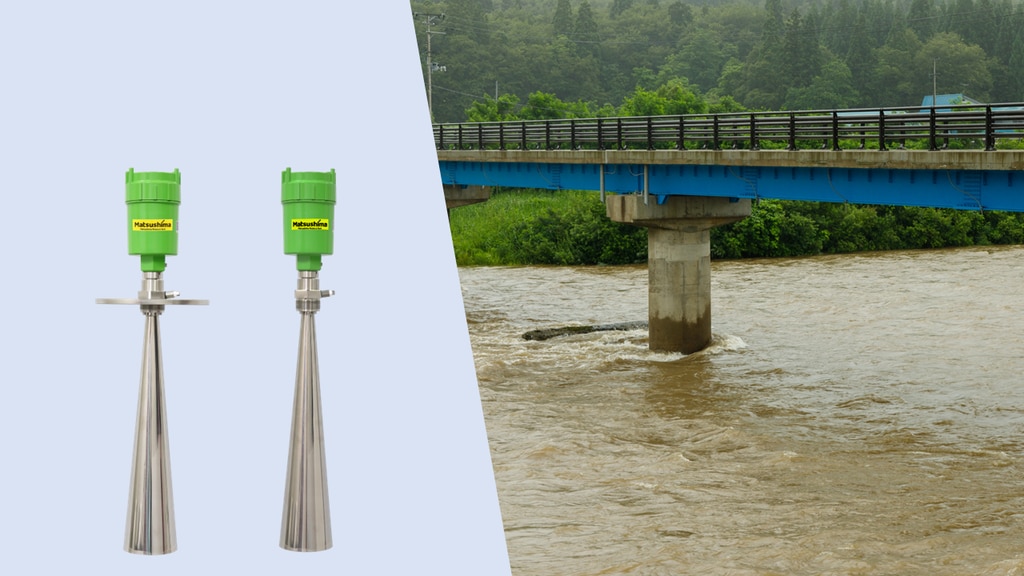

เครื่องส่งสัญญาณระดับน้ำในแม่น้ำแบบเรดาร์เป็นเทคโนโลยีล่าสุดและเป็นที่รู้จักว่าเป็นระบบที่เชื่อถือได้มากที่สุด

■หลักการ
เครื่องส่งสัญญาณระดับน้ำในแม่น้ำชนิดเรดาร์เป็นเครื่องวัดระดับแบบไม่สัมผัส เรียกอีกอย่างว่าเครื่องส่งสัญญาณระดับไมโครเวฟ
วัดเวลาที่ต้องใช้เพื่อให้พัลส์ไมโครเวฟที่ปล่อยออกมาจากเซ็นเซอร์สะท้อนจากวัตถุที่จะวัดและกลับไปยังเซ็นเซอร์ และแปลงเป็นระยะทางสเกลว่าง

■คุณสมบัติ
- เซ็นเซอร์ไม่ได้รับผลกระทบจากอุณหภูมิหรือก๊าซ
- คลื่นวิทยุสามารถซึมผ่านได้ จึงไม่ได้รับผลกระทบจากฝุ่นหรือไอระเหยได้ง่าย
- คลื่นวิทยุไม่ไวต่ออนุภาคขนาดเล็ก เช่น ไอระเหย
- เนื่องจากหลักการแพร่กระจายไม่ได้ขึ้นอยู่กับการสั่นสะเทือนของอากาศ การวัดจึงไม่ได้รับผลกระทบจากลม

■ข้อเสีย
- คลื่นสะท้อนอาจทะลุผ่านวัตถุที่วัดได้เล็กน้อยโดยมีค่าอนุญาตสัมพัทธ์ต่ำ ทำให้ไม่สามารถวัดได้
- ไออาจได้รับผลกระทบจากการควบแน่นบนเพดานถัง โดยเฉพาะอย่างยิ่งเมื่อความดันภายในสูง การควบแน่นไม่ใช่หยดน้ำ แต่เป็นฟิล์มน้ำ
คลื่นวิทยุไม่สามารถทะลุผ่านฟิล์มน้ำและไม่สามารถวัดได้ ในกรณีเช่นนี้ การฟอกอากาศจะมีประสิทธิภาพ

เครื่องส่งสัญญาณระดับน้ำในแม่น้ำประเภทเครื่องวัดเรดาร์วัดมัตสึชิมะเป็นผลิตภัณฑ์จดทะเบียนของ NETIS (ระบบสารสนเทศเทคโนโลยีใหม่) ที่ได้รับอนุญาตจากรัฐบาล (MLIT) และยังเป็นระบบป้องกันภัยพิบัติที่ STePP (แพลตฟอร์มการส่งเสริมเทคโนโลยีที่ยั่งยืน) ของ UNIDO (องค์การอุตสาหกรรมแห่งสหประชาชาติ) ).

■หลักการ
นี่คือเครื่องวัดระดับแบบไม่สัมผัสซึ่งใช้คลื่นอัลตราโซนิก เครื่องวัดระดับอัลตราโซนิกจะวัดเวลาที่ใช้ในการปล่อยพัลส์อัลตราโซนิกจากเซ็นเซอร์ สะท้อนจากวัตถุที่จะวัด แล้วส่งกลับไปยังเซ็นเซอร์ แล้วแปลงเป็นระยะทางว่าง

■คุณสมบัติ
การวัดระดับสามารถทำได้ในราคาไม่แพงและไม่ต้องสัมผัส

■ข้อเสีย
- หากเกิดฝุ่น ไอน้ำ หรือก๊าซ มันจะรบกวนการสั่นสะเทือนของอากาศและลดคลื่นอัลตราโซนิก ทำให้เกิดปรากฏการณ์ต่างๆ เช่น คำสั่งข้ามและคำสั่งที่ไม่แน่นอน
เราไม่แนะนำให้ใช้คลื่นอัลตร้าโซนิคในสภาพแวดล้อมที่ทัศนวิสัยไม่ดีเนื่องจากฝุ่นหรือไอน้ำและไม่สามารถมองเห็นระดับของเหลวได้
- ไอน้ำยังทำให้เกิดการควบแน่นบนพื้นผิวที่ส่งผ่าน ซึ่งนำไปสู่การสะท้อนและการลดทอนของคลื่นสะท้อนโดยไม่จำเป็น ซึ่งอาจทำให้เกิดการข้ามข้อบ่งชี้หรือข้อบ่งชี้ที่ไม่แน่นอน
- หากมีช่องว่างของอุณหภูมิหรือการเกิดก๊าซภายในพื้นที่การวัด ความเร็วของเสียงจะเปลี่ยนไปและจะเกิดข้อผิดพลาดขึ้น

■หลักการ
เครื่องวัดระดับชนิดลูกลอยใช้ลูกลอยที่แขวนไว้จากเทปสแตนเลสเพื่อลอยบนพื้นผิวของเหลวและติดตามความผันผวนของระดับของเหลว ระยะทางที่ว่างเปล่าวัดโดยการวัดความยาวของเทปอย่างต่อเนื่อง มีทั้งแบบสปริงบาลานซ์ แบบท่อปิดผนึก และแบบถ่วงน้ำหนัก

■คุณสมบัติ
มีโครงสร้างเรียบง่ายและใช้กันอย่างแพร่หลายในการตรวจจับระดับของเหลวในถังขนาดใหญ่และขนาดเล็ก เนื่องจากมีความแม่นยำและความทนทาน

■ข้อเสีย
- ได้รับผลกระทบจากการยึดเกาะ
หากมีสิ่งสกปรกหรือวัตถุลอยอยู่ในของเหลว มันจะค่อยๆ เกาะหรือเกาะติดกับชิ้นส่วนที่เคลื่อนไหว ขัดขวางการเคลื่อนที่ของลูกลอย และนำไปสู่การตรวจจับที่ผิดพลาดหรือล้มเหลวในการตรวจจับ
ตัวอย่างเช่น เมื่อใช้ในการควบคุมปริมาณ ลูกลอยจะไม่เคลื่อนที่ จึงไม่สามารถรับรู้ระดับของเหลวได้ และมีความเสี่ยงที่จะล้น
ในกรณีของถังเคมีเหลว การตกผลึกจะเกิดขึ้นในบริเวณที่สัมผัสกับอากาศ และอาจเกิดปรากฏการณ์ที่คล้ายกันได้
- ขาดการบำรุงรักษาเนื่องจากมีวัสดุสิ้นเปลืองจำนวนมาก
- มีข้อผิดพลาดเนื่องจากการสะสมของของแข็งบนลูกลอย
- เมื่อใช้ภายในท่อกันคลื่น ลูกลอยอาจเคลื่อนที่ไม่ถูกต้องเนื่องจากการยึดเกาะและอาจทำงานผิดปกติ

■หลักการ
เครื่องส่งสัญญาณระดับเชือกนำปล่อยคลื่นไมโครเวฟไปตามกลีบที่ห้อยลงมาจากเพดานถังลงในถัง วัดเวลาที่ไมโครเวฟที่สะท้อนจากวัตถุกลับไปยังเซ็นเซอร์ และแปลงเป็นระยะทางว่าง ทำ.

■คุณสมบัติ
เช่นเดียวกับเครื่องส่งสัญญาณระดับอัลตราโซนิกหรือไมโครเวฟแบบไม่สัมผัส ไม่มีมุมการแผ่รังสี ทำให้เหมาะสำหรับการติดตั้งในพื้นที่แคบ

■ข้อเสีย
- การยึดเกาะอย่างรุนแรงกับโพรบอาจส่งผลให้การวัดผิดพลาด
- หากลวดหักงอ สายไฟขาด หรือการยึดเกาะเกิดขึ้น สัญญาณรบกวนจะสะท้อนให้เห็น ทำให้ง่ายต่อการวัดค่าที่ไม่ถูกต้อง
- หากมีสิ่งสกปรก วัตถุลอยตัว หรือส่วนประกอบที่ตกผลึกในของเหลว พวกมันจะค่อยๆ ขยายตัวเกาะติดกับโพรบ ทำให้เกิดคลื่นสะท้อนที่ไม่ถูกต้อง
ส่งผลให้มีความเสี่ยงที่จะตรวจไม่พบคลื่นสะท้อนที่ถูกต้อง และการวัดอาจทำไม่ถูกต้อง นำไปสู่เหตุการณ์ต่างๆ เช่น การเทถังโดยไม่รู้ตัว

■หลักการ
เครื่องวัดระดับความจุเรียกอีกอย่างว่าเครื่องวัดระดับความจุ ตัวเก็บประจุถูกสร้างขึ้นโดยหัววัดที่ห้อยลงมาจากเพดานถังเข้าไปในถังและผนังถัง เมื่อวัตถุที่จะวัดเข้าไประหว่างอิเล็กโทรด ความจุไฟฟ้าจะเปลี่ยนตามสัดส่วนของปริมาณ โดยจะวัดและแปลงเป็นระดับพื้นที่จัดเก็บข้อมูล

■คุณสมบัติ
เหมาะสำหรับการวัดในพื้นที่แคบ

■ข้อเสีย
- เนื่องจากเป็นแบบสัมผัสจึงมีโอกาสปนเปื้อนจากสิ่งแปลกปลอมได้
- จำเป็นต้องล้างถังและทำการปรับเป็นศูนย์
- เกิดข้อผิดพลาดเมื่อทำการวัดวัตถุที่มีการเปลี่ยนแปลงการอนุญาตสัมพัทธ์

■หลักการ
เครื่องส่งสัญญาณระดับความดัน (เครื่องส่งสัญญาณระดับน้ำในแม่น้ำประเภทเรดาร์แบบขว้าง) ใช้ไดอะแฟรมเพื่อตรวจจับการเปลี่ยนแปลงของความดันของเหลวเนื่องจากระดับของเหลว และแปลงเป็นระดับการจัดเก็บ
แต่ต้องใช้ภายใต้เงื่อนไขว่าแรงดันภายในถังคือความดันบรรยากาศ

■คุณสมบัติ
ติดตั้งง่ายแม้ในสถานที่ที่มีพื้นที่ติดตั้งจำกัด

■ข้อเสีย
- หากมีโฟมจำนวนมากในของเหลว ความดันจะไม่สม่ำเสมอและความแม่นยำจะลดลง
- ความแม่นยำจะลดลงหากมีการยึดเกาะมากหรือมีของแข็งเกาะตัว - หากแรงดันของเหลวเปลี่ยนแปลงขึ้นอยู่กับความถ่วงจำเพาะของของเหลว จำเป็นต้องทำการปรับเปลี่ยน
- เมื่อดำเนินการบำรุงรักษา จะต้องเทถังให้หมด
- เมื่อใช้ในการวัดระดับน้ำในแม่น้ำ ฯลฯ มีความเสี่ยงที่เศษซากหรือเศษไม้ที่ถูกชะล้างออกไปด้วยกระแสโคลนที่เกิดจากฝนตกหนักอาจชนกับเซ็นเซอร์และทำให้ทำงานผิดปกติได้

■หลักการ
เกจวัดความดันส่วนต่างประกอบด้วยสองส่วน: ไดอะแฟรมที่ใช้วัดความดันของเหลวและไดอะแฟรมที่ใช้วัดความดันภายในถัง คำนวณระดับการจัดเก็บโดยการลบความดันภายในถังออกจากความดันของเหลว

■คุณสมบัติ
การวัดสามารถทำได้โดยไม่ได้รับผลกระทบจากการเปลี่ยนแปลงแรงดันภายในถัง

■ข้อเสีย
- หากมีฟองอากาศอยู่ภายในจำนวนมาก ความดันจะไม่เท่ากันและความแม่นยำจะลดลง
- ความแม่นยำจะลดลงหากมีการยึดเกาะหรือการตกตะกอนของของแข็งมาก
- หากแรงดันของเหลวเปลี่ยนแปลงขึ้นอยู่กับความถ่วงจำเพาะของของเหลว จำเป็นต้องทำการปรับเปลี่ยน
- เมื่อดำเนินการบำรุงรักษา จะต้องเทถังให้หมด
