Melindungi Sabuk Konvoyor dari robekan
= Lebih Mudah! Deteksi Lebih Akurat! =
= Studi Kasus Penerapan Belt Tear Detector (Tipe Sudut Trough yang Variabel) =

Batu yang ditambang dari gunung atau bijih besi yang diimpor dari luar negeri diangkut di dalam pabrik menggunakan konveyor sabuk. Namun, untuk mengangkutnya di dalam pabrik, harus dilakukan beberapa kali transfer. Masalah yang sering terjadi di area transfer ini adalah "sobekan pada sabuk". Batu tajam atau rangka besi yang tercampur dalam material dapat menusuk sabuk, dan jika sabuk terus bergerak, benda tersebut akan tersangkut pada roller dan menyebabkan sobekan.

Untuk mengatasi hal ini, "detektor" telah dipasang dan berhasil mendeteksi sobekan sabuk dengan pasti. Namun, masih terdapat masalah dalam pengoperasian deteksi dan pemeriksaan setelah pemasangan.

Jika getaran peralatan besar, mekanisme sakelar dapat terpengaruh dan menyebabkan kesalahan operasi.

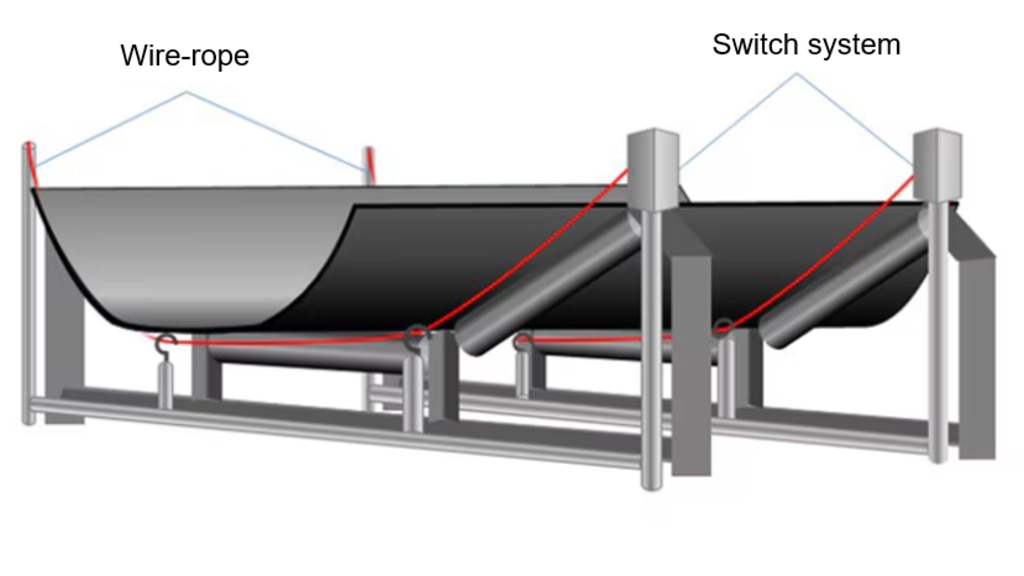

※Contoh pada Wire-Type Belt Tear Detector.

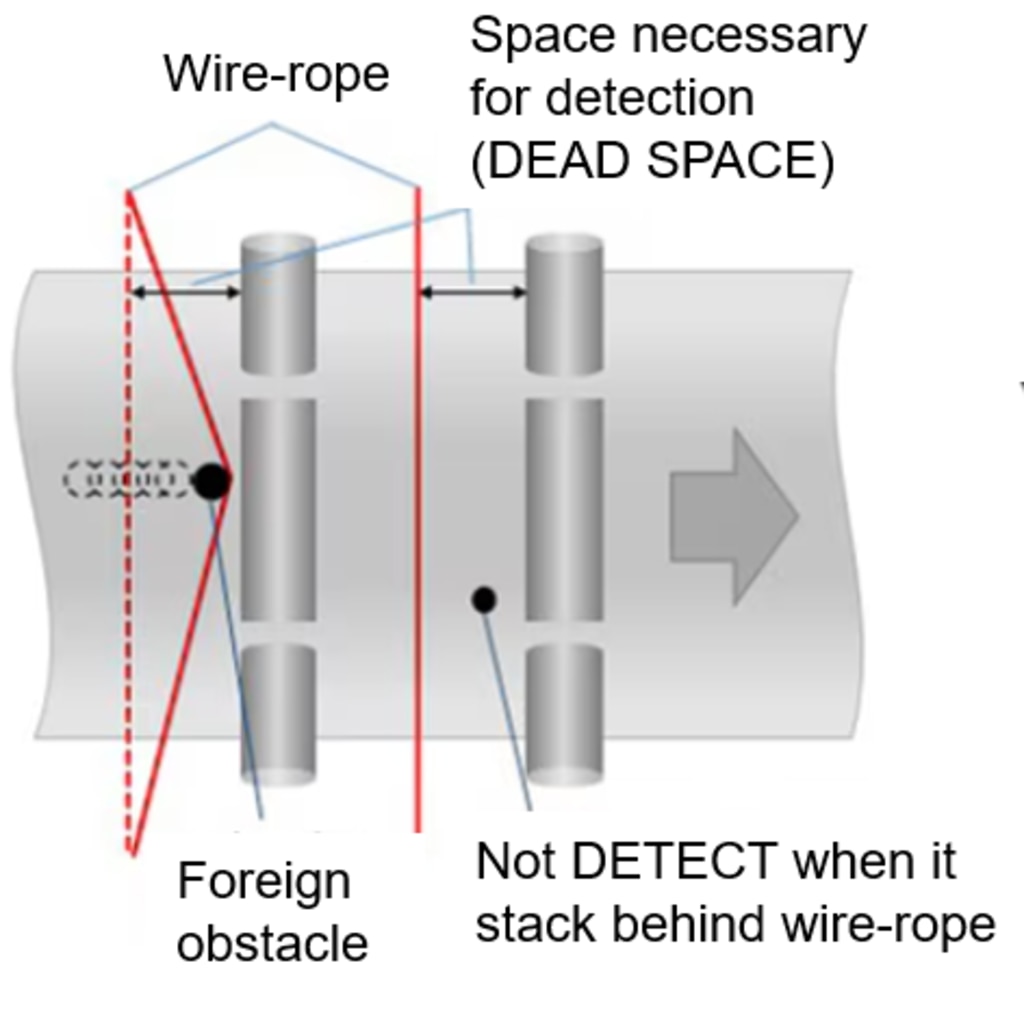

Wire-Type Belt Tear Detector memiliki ruang mati (dead zone) yang luas. Oleh karena itu, diperlukan ruang tertentu agar benda asing dapat tersangkut pada kawat dan mengaktifkan sakelar. Akibatnya, dead zone menjadi luas dan deteksi bisa gagal.

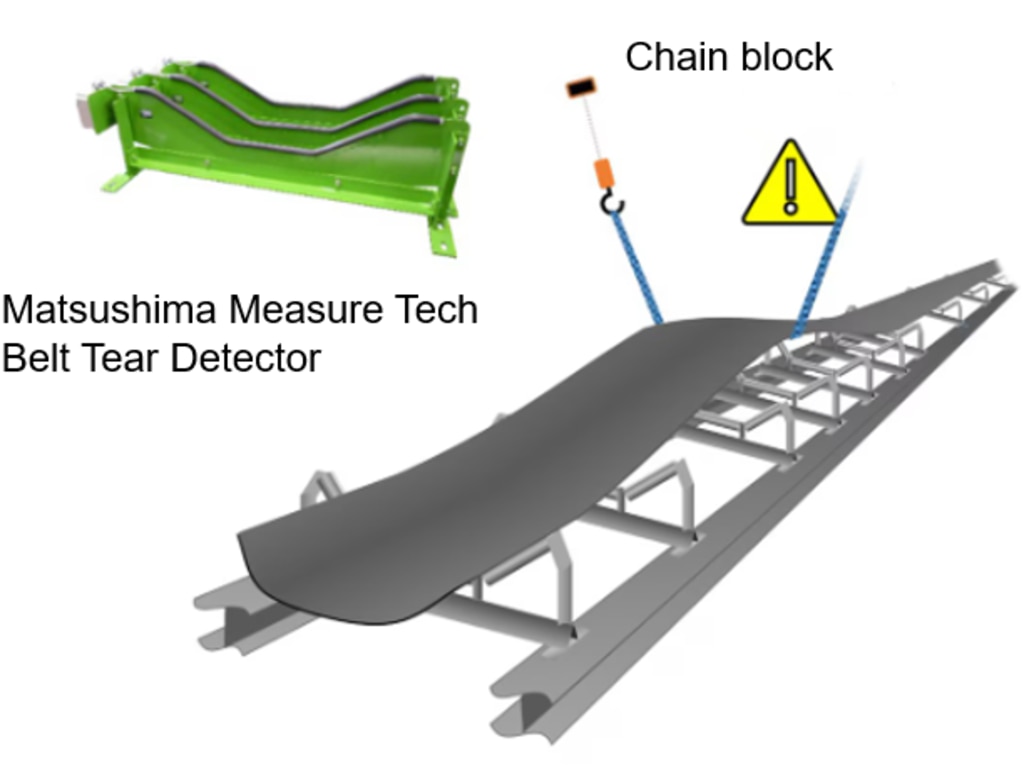

Saat pemasangan atau penggantian, sabuk harus diangkat menggunakan chain block, sehingga pekerjaan menjadi sangat rumit. Bukankah akan lebih baik jika pemasangan bisa dilakukan dengan lebih mudah?

Belt Tear Detector dari Matsushima menggunakan metode sakelar kabel dan dipasang di depan roller sabuk. Benda asing yang menusuk sabuk akan menabrak kabel dan terdeteksi, lalu alarm akan berbunyi.

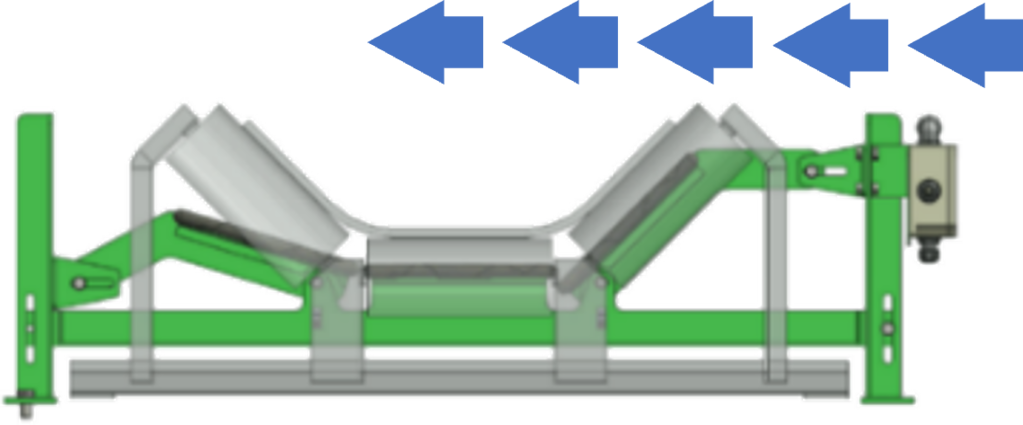

Karena sudut sakelar kabel dapat disesuaikan dengan sudut trough, maka dapat disesuaikan dengan konveyor sabuk di lapangan. (Mendukung deteksi benda asing secara akurat)

Konstruksi sensor sentuh yang sederhana (bukan sakelar mekanis) memberikan kinerja yang stabil tanpa malfungsi akibat getaran lokasi.

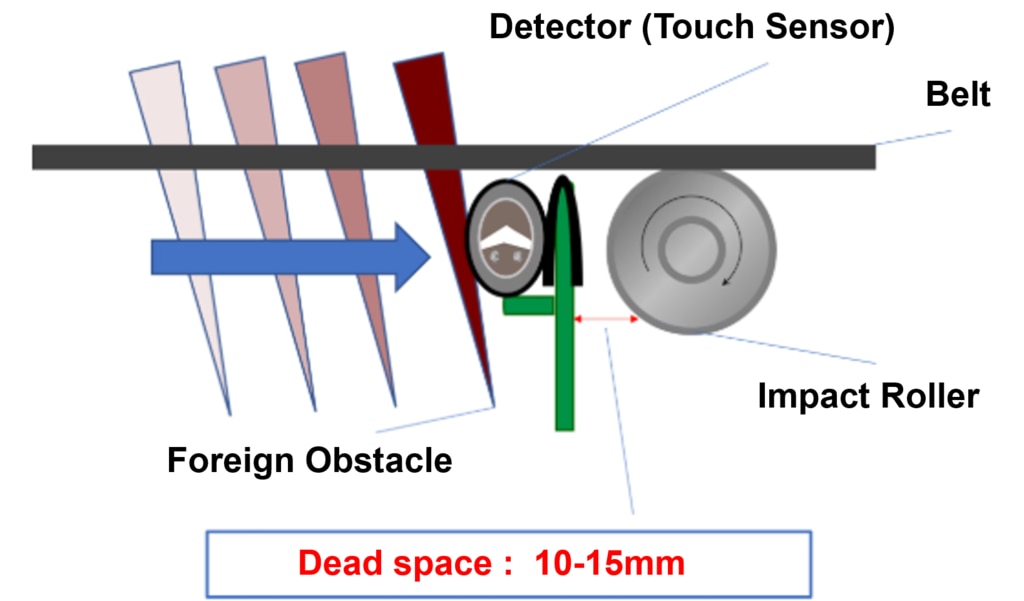

Dengan menggunakan sakelar kabel, ketika benda asing menembus sabuk dan menekan kabel, deteksi dilakukan.
Karena dapat mendeteksi sobekan vertikal dengan ruang yang sangat kecil, ruang mati menjadi lebih kecil.

Karena mekanisme sudut trough dapat disesuaikan dengan bebas, detektor dapat dipasang tanpa mengangkat sabuk. Dengan waktupersiapan kerja, waktu kerja dapat dikurangi hingga setengahnya.

Menggunakan sakelar kabel, sirkuit bagian kabel konduktif yang ditekan oleh benda asing menjadi tertutup dan langsung terdeteksi.

Bagian deteksi dilindungi oleh penutup pengaman (safety cover), sehingga tidak terpengaruh oleh debu, materi yang diangkut, sinar UV, atau angin laut.

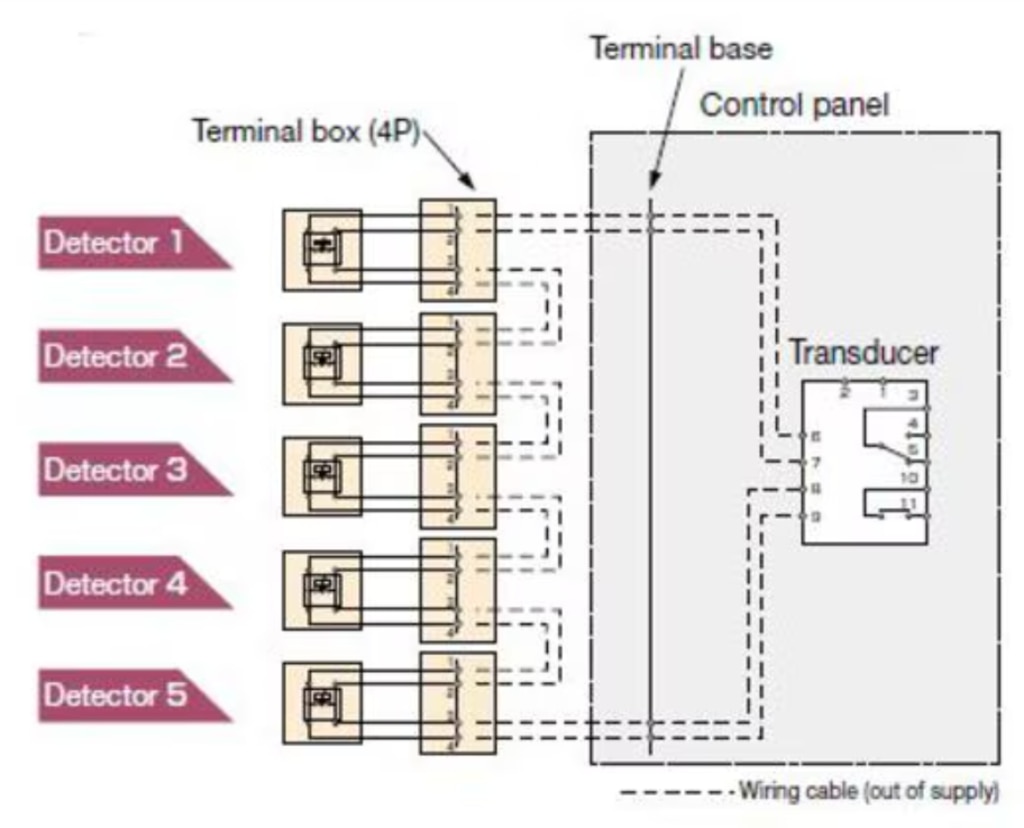

Karena satu konverter dapat dihubungkan dengan lima unit detektor, semua bagian roller di bawah chute dapat dipasangi detektor.

Operasi yang Aman

Deteksi yang akurat menghilangkan kekhawatiran terhadap gangguan.



Penghematan Waktu

Waktu pemasangan dan perawatan detektor dapat dikurangi, sehingga tenaga kerja dapat diamankan.



Penghematan Biaya

Kerusakan dapat diminimalkan, waktu kerja dipersingkat, dan tenaga kerja tidak terlalu terbebani, sehingga berkontribusi pada pengurangan biaya.
