댐퍼 구동기
댐퍼 엑추에이터

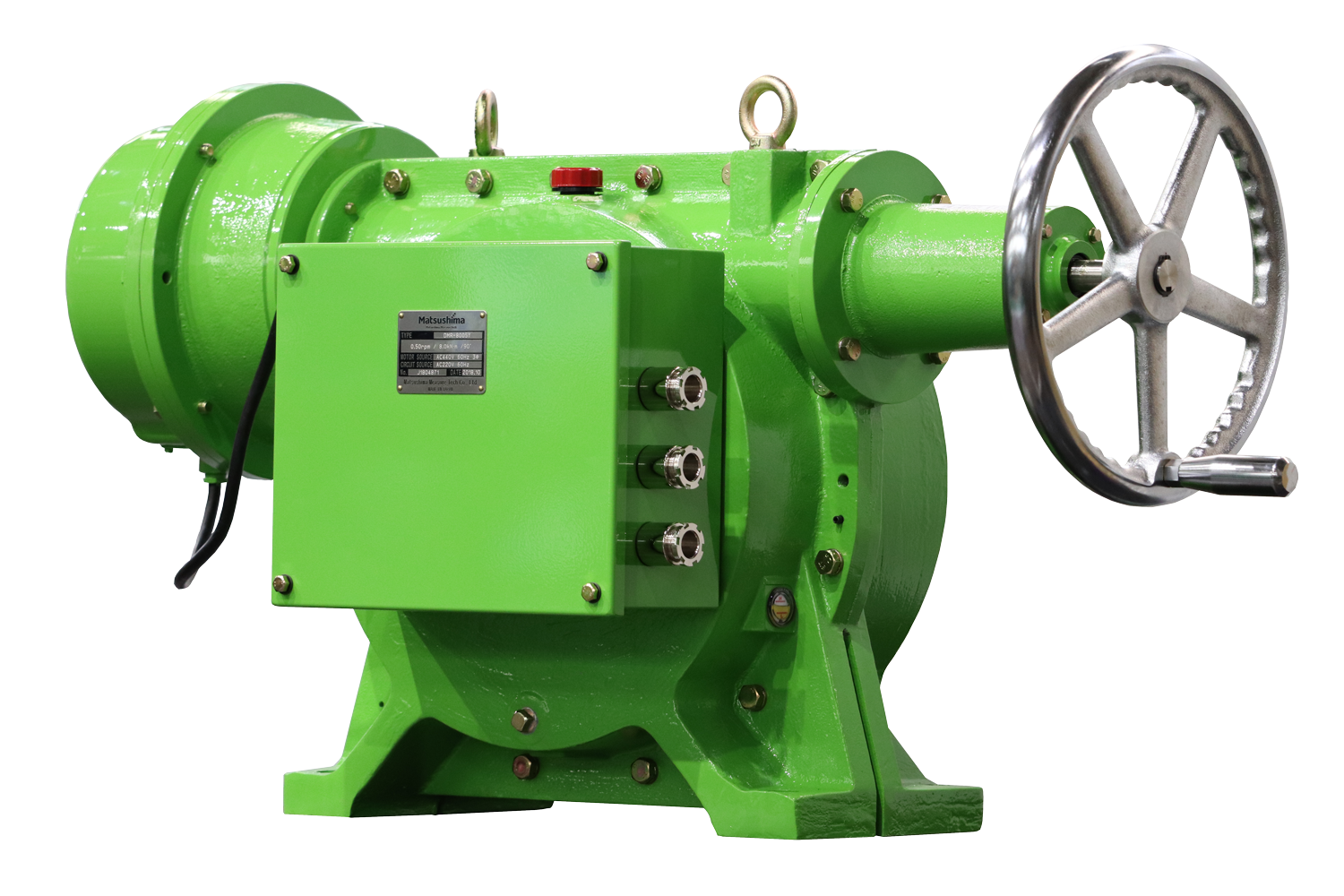

전동 구동 방식의 댐퍼 구동기

댐퍼 액추에이터는 보일러나 송풍기의 댐퍼를 구동하기 위한 전동 구동기입니다.내구성이 있어 고토크에 대응합니다.
과부하 검출 및 수동 핸들을 장착하여 긴급 시에도 안심할 수 있습니다.

도입 메리트

  1. 고소·고온·분진 발생 등 악조건화에서도 댐퍼나 기계장치를 리모트 컨트롤 할 수 있습니다.

  2. 보수관리가 용이하고 내구성이 높아 제철, 시멘트, 비철금속, 전력 등 산업분야에서 오랫동안 이용되고 있습니다.
    오버홀하면 30년~40년 사용한 실적도 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

댐퍼 액추에이터의 특징

선택할 수 있는 4개의 제어 유닛

타입
ON-OFF제어용

위치 신호 : 전개 · 전폐 각 2접점

토크 신호 : 전개 · 전폐 각 2접점

개도 발신기 : 없음

타입
개도 제어용

위치 신호 : 전개 · 전폐 각 2접점

토크 신호 : 전개 · 전폐 각 2접점

개도 발신기: 포텐쇼미터

타입
개도 제어용

위치 신호 : 전개 · 전폐 각 2접점

토크 신호 : 전개 · 전폐 각 2접점

개도 발신기: 전류 발신기

타입
개도 제어용

위치 신호 : 전개 · 전폐 각 2접점

토크 신호 : 전개 · 전폐 각 2접점

개도 발신기:  싱크로 발신기

◉옵션

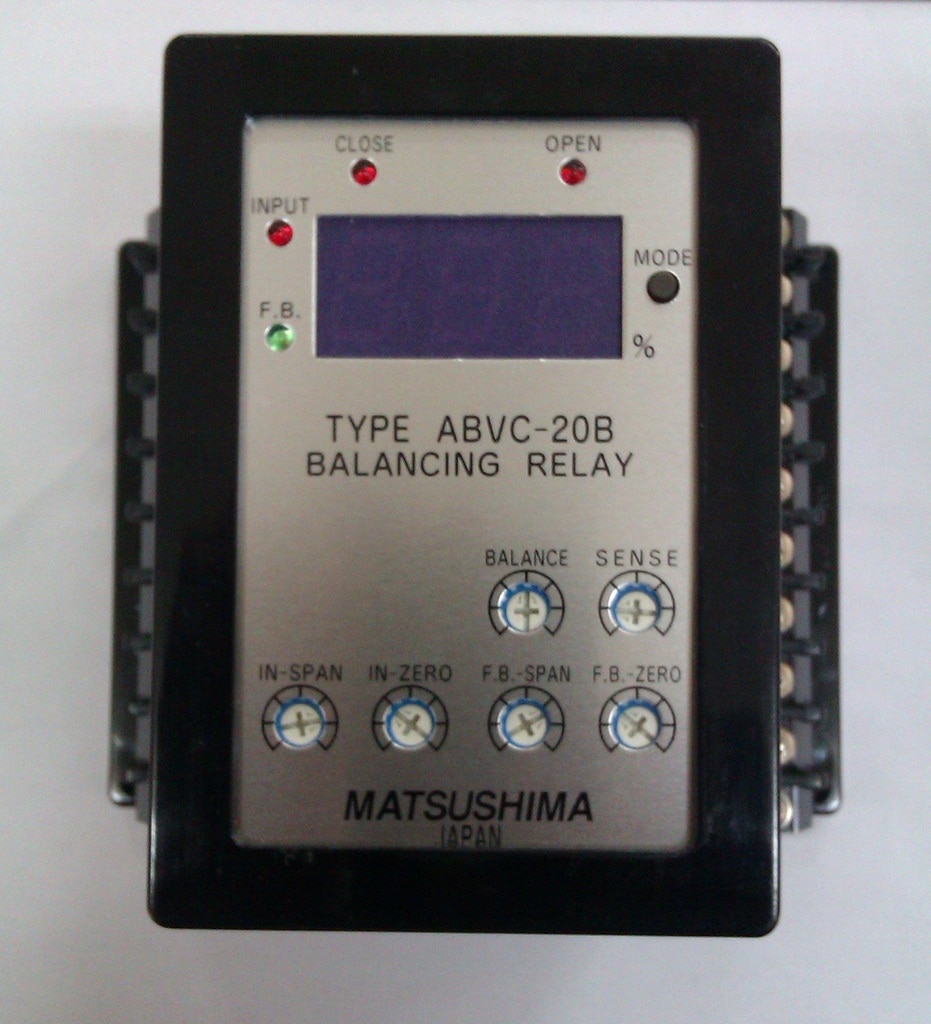

고객으로부터의 개도지령(DC4-20mA)에 의해 자율주행하는 인버터 포지셔너를 내장한 모델도 제작합니다.
(출력 토크 200N·m~4000N·m 한정)

자세한 내용은 별도로 상담 부탁드립니다.





기타 특징

고감속비

감속기는 유성기어, 웜기어, 편심기어 등 3종류의 감속기구로 구성되어 있으며, 약 1/3600의 감속비를 달성한 컴팩트 액츄에이터입니다.

과부하 검출기구 표준 탑재

과부하 토크를 검출하여 모터를 손상시켜 버리기 전에 정지하는 안심 설계입니다.

수동 핸들을 표준 탑재

정전 등 전기가 통하지 않는 긴급 상황에서도 부속 수동 핸들로 댐퍼를 움직여 컨트롤 할 수 있습니다.

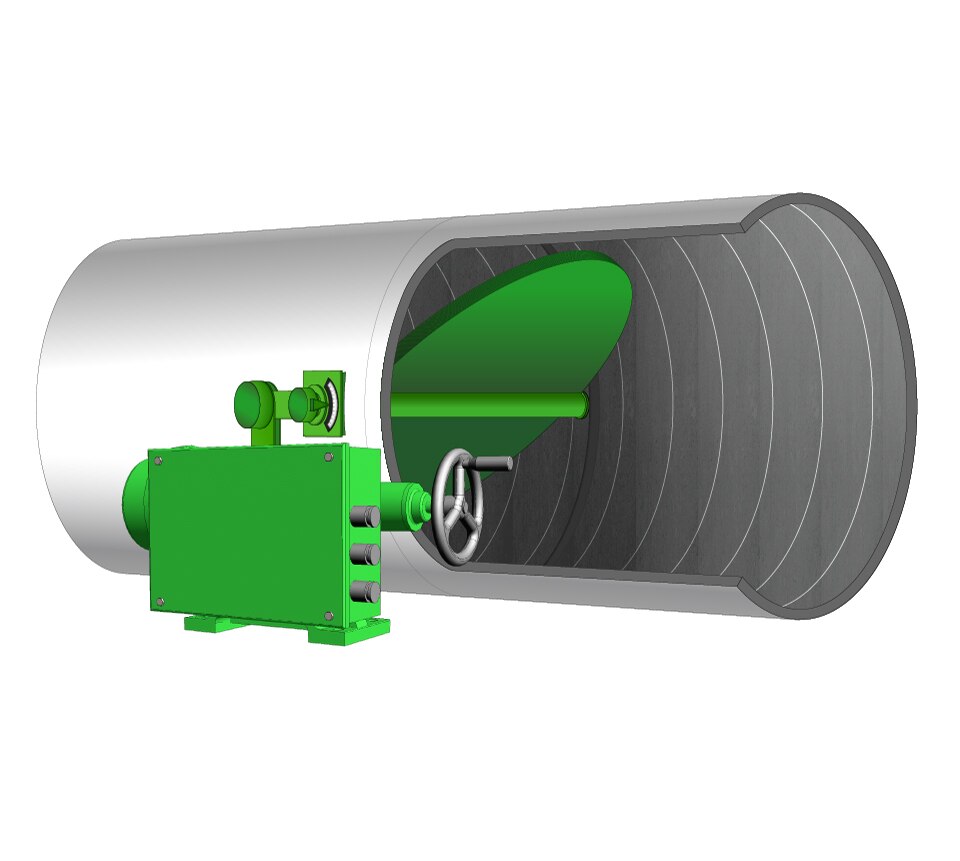

동작 원리

모터의 동력을 감속기로 약 1/3600으로 감속하여 큰 토크를 낳고 댐퍼를 움직입니다.

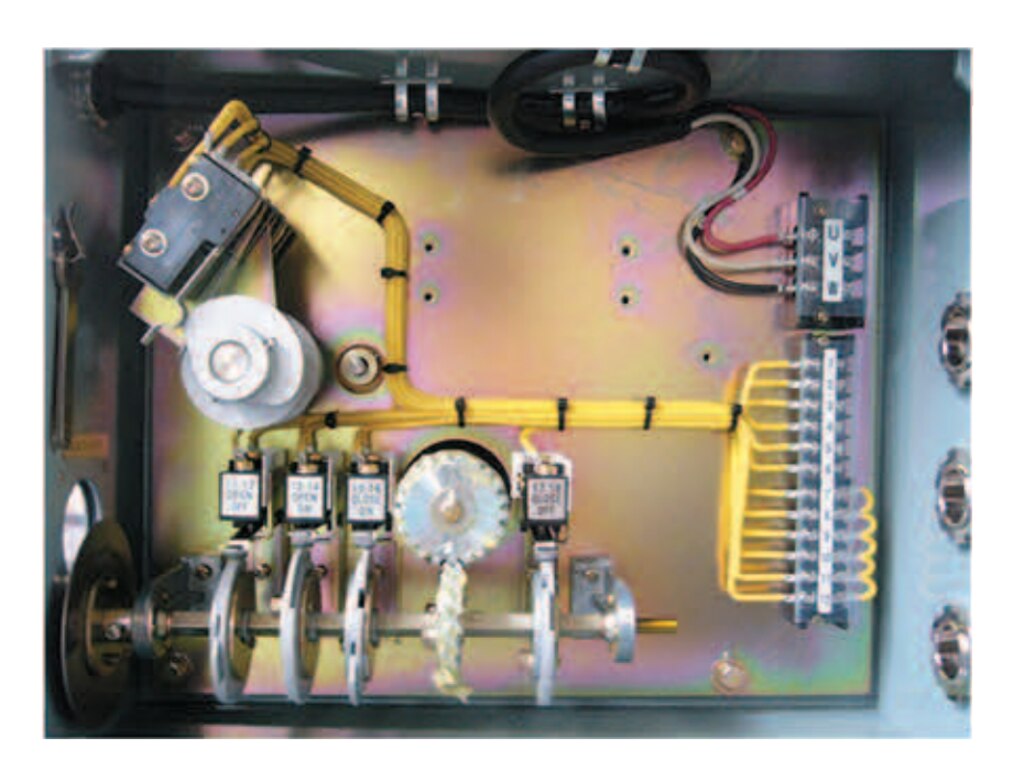

전개 또는 전폐 위치에 댐퍼가 움직이면 내장된 리미트 스위치로 모터를 자동 정지합니다.

발신기 탑재도 가능.개도 상황을 실시간으로 파악할 수 있습니다.

사용 방법

1.설치 위치를 정함

조작모터, 제어기구, 윤활유 등 내열성능의 제약으로 주위온도는 40℃ 이하가 바람직합니다. 높아도 45℃를 넘지 않도록 하십시오.

2. 설치

출력축과 부하축의 연결에 있어서는, 양자 조작 각도의 중간 위치를 일치시키도록 위치 맞추어 설치합니다.
수동 핸들을 돌려 지시용 눈금판의 지시가 45°에 오도록 하고, 거기서 부하축의 중간 위치와 일치한 곳에서 연결하십시오.

3. 결선

접속도 및 반 결선도 등과 상호접속을 확인하고 결선해 주십시오.

4. 조정

결선 확인 후 언제든지 정지할 수 있는 상태에서 모터 회전 방향을 확인하십시오. 캠 조정하여 출하하고 있습니다만, 전개·전폐나 발신기의 위치가 맞지 않는 경우는 조정이 필요합니다. 취급 설명서에 따라 조정해 주십시오.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

멘테넌스

정기적인 유지보수 권장

댐퍼 액추에이터에는 몇 군데 주유 개소가 있으므로 정기적인 급유를 부탁드립니다.

또, 급유·주유의 종류와 타이밍에 대해서는 취급 설명서를 참조해 주십시오.

제품 라인업

사양

외형도

결선도

S타입:ON-OFF제어

R타입:개도제어(포텐쇼미터)

F타입:개도제어(전류발신기)

Y타입:개도제어(싱크로 발신기)
