분진계

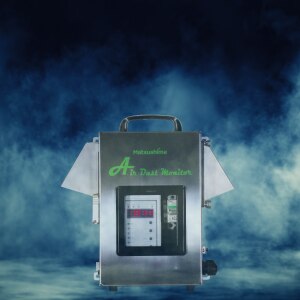

에어 더스트 모니터

실내외에서 가동하는 설비의 분진 누출 농도를 감시

에어 더스트 모니터란 공장의 실내외에서 가동하는 기계설비나 공사현장 등으로부터의 분진 누출 감시에 특화된 분진계입니다.

분진 누출 시작을 예측하여 실내외 방진 방지 및 집진 대책의 효과 확인에 이용하실 수 있습니다.

도입 메리트

상시감시를 통한 건강관리와 품질유지에 도움이 됩니다.

공장 내에서 발생한 분진은 작업자의 건강을 해치거나 생산한 제품에 부착되어 품질을 나쁘게 할 수 있습니다.
상시 분진감시를 하면 조기에 대책을 세울 수 있고 깨끗한 작업환경을 유지관리하기 쉬워집니다.

\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

에어 더스트 모니터의 특징

마쓰시마 메저 테크의 에어더스트 모니터는 마찰 정전기(전하) 방식을 채택하고 있습니다. 그 주요 특징은 다음과 같습니다.

사람을 대신하여 24시간 감시, 조금의 분진 누출도 놓치지 않습니다.

0.1~1000mg/㎥의 분진 농도를 상시 측정하므로 작은 먼지도 놓치지 않습니다.
설비에서 발생하는 분진을 빠르게 감지하여 작업자의 건강관리 및 제품 품질관리에 도움이 될 수 있습니다.

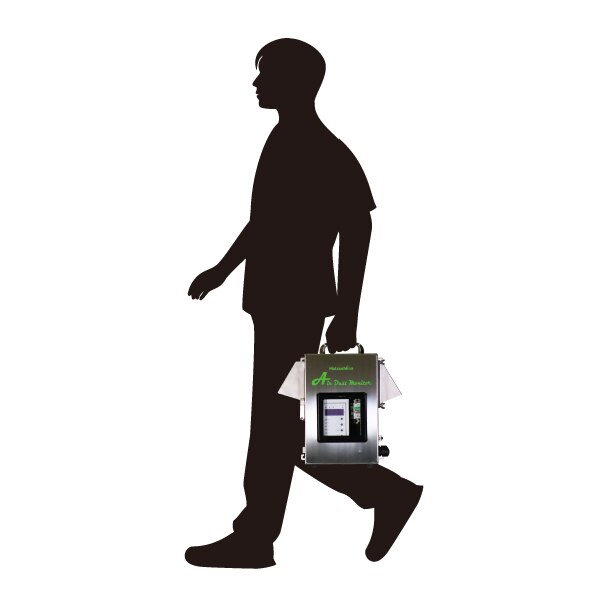

핸디캐리 가능하고 현장에 가지고 갈 수 있습니다

가볍고 손잡이가 달려 있어 신경 쓰이는 장소에 자유롭게 운반할 수 있고, 전원을 공급하는 것만으로 즉시 분진 측정이 가능합니다.설치하지 않고 필요에 따라서 여러 곳에서의 계측을 언제 어디서나 실시할 수 있습니다.

배터리 무선 통신 탑재
전원이 없어도 설치 가능합니다.

높은 곳이나 좁은 곳, 전원을 준비할 수 없는 장소에서도 확실하게 분진 측정이 가능합니다. 배터리와 무선 통신기를 탑재하고 있기 때문에 배선 공사가 불필요합니다.공사비 삭감에도 공헌합니다.

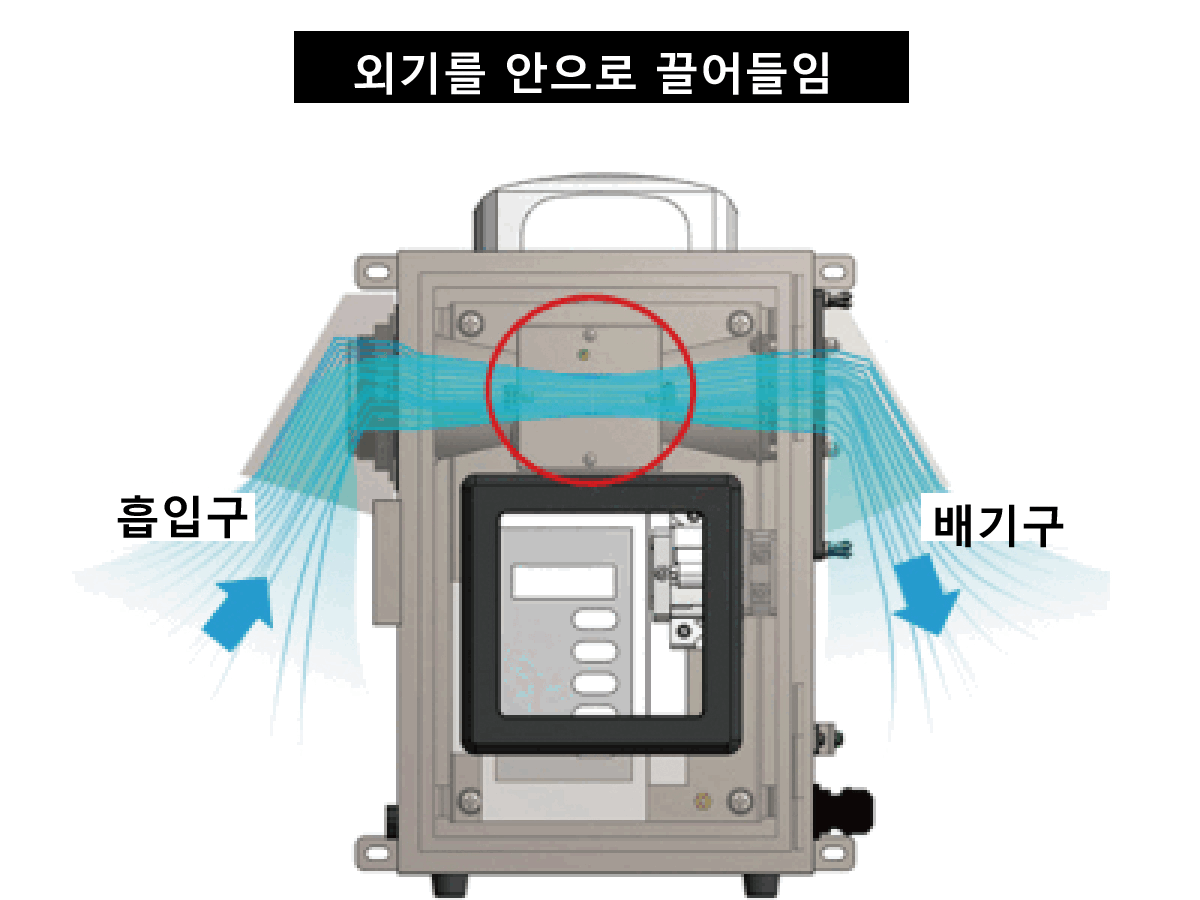

동작원리

먼지 모니터에 자가 흡인 기능을 설치해 공기 흐름이 없는 환경에서의 분진 측정을 가능하게 한 것이 에어 먼지 모니터입니다.

자가흡입에 의해 공간에서 흡수된 분진이 내부의 프로브에 접촉 혹은 근처를 통과함으로써 전하의 이동(트리보)을 발생시킵니다. 전하의 이동량은 분진 농도에 비례한 상대 농도로 검출됩니다.

\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

사용 방법

1.설치 장소를 선정

분진누출이 신경 쓰이는 장소의 환경을 확인. 고소·좁은 곳의 경우는 분리형, 원격으로 배선할 수 없는 경우는 배터리·무선 타입을 선정해 주세요.

2. 설치

본체는 수평으로 바닥에 놓거나 벽걸이해 주세요.흡인 후드는 가급적이면 분진이 발생하는 장소 쪽으로 향하십시오.

3. 배선

변환기에 전원, 아날로그 출력, 접점 출력을 배선.분리형 및 배터리, 무선 탑재형은 센서와 변환기 사이를 전용 케이블로 연결합니다.

4. 조정

흡인 후드를 분진이 포집하기 쉬운 방향으로 돌립니다.레인지는 1~9 설정에서 선택하고 필요에 따라 적분 시간을 설정하십시오.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요

멘테넌스

장기간 사용하고 있으면 에어더스트 모니터의 건전성이 신경 쓰이는 부분이 아닐까요?

마쓰시마 메저 테크에서는 유지보수가 쉬운 설계와 장기 신뢰성을 고려한 서비스를 준비하고 있습니다.

센서를 분리할 때는 퍼스너 잠금 장치를 제거하기만 하면 됩니다.

멘테넌스로 센서를 제거할 경우 본체 내부에 있는 덕트와 센서 본체가 접속되어 있는 퍼스나 금구( 붉은 화살표)2군데를 풀면 프로브를 쉽게 빼낼 수 있습니다.

POINT!

본체의 전원을 OFF에 작업 주세요.

청소는 웨스로 프로브를 닦기만 하면 된다.

청소는 약간 젖은 웨스로 프로브의 오염을 닦아내기만 하면 됩니다. 먼지 누출이 적은 경우, 더러워지지 않기 때문에 설비 정지 타이밍에 청소하는 것을 추천합니다.

POINT!

프로브를 그대로 청소하면 기판을 쇼트가 일어날수 있기 때문에, 전원을 끄고, 절연 장갑을 하고, 접지를 연결한 채로 작업해 주세요.

건전성이 궁금하신 분들께 A/S가 준비되어 있습니다.

기기가 정상인지 궁금하시면 건전성 확인 교정 및 조정 서비스를 이용해 주시기 바랍니다.

POINT!

현장에 저희 서비스 직원이 방문하여 대응할 것입니다. 또한 저희 공장으로 기기 본체를 보내주시면 확인할 수 있습니다.

※자세한 내용은 여기을 확인해 주십시오.

제품 라인업

마쓰시마 메저 테크에서는 고객님의 다양한 상황을 가정하여 주로 3가지 라인업을 준비하고 있습니다.

또한 전용 케이블의 길이 등, 현장에 맞추어 대응하겠습니다.
