레벨계, 레벨스위치 <액체>
디스플레서식 플로트 스위치

디스플레서식 플로트 스위치(FLD 시리즈)는 탱크나 용기의 액면을 검출하는 레벨 스위치입니다.
소재는 SUS304 또는 SUS316으로 부식환경에서도 이용가능합니다.



메리트

  1. 액체 비중 0.8~1.2의 액체로 사용할 수 있습니다.

  2. 플로트 위치를 자유롭게 설정할 수 있습니다.

  3. 최대 약 9m까지 검출할 수 있습니다.





\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

디스플레서식 플로트 스위치의 특징

디스플레서식 플로트 스위치의 주요 특징은 아래와 같습니다.

부착에 강하다

플로트 중량을 윗돌 정도의 부착이 없으면 동작에 영향이 없습니다.

간단한 설정

와이어 상의 어디서나 작동합니다.
1개의 드라이버로 자유롭게 플로트 위치를 변경할 수 있습니다.

물결이나 흐름에 강하다

접점에 자기유지회로를 부가하고 와이어 하단에 밸런스 웨이트를 부착하고 있으므로 액면의 물결이나 흐름의 영향을 거의 받지 않습니다.

동작 원리

액면의 변화에 따라 와이어와 일체가 된 플로트가 부력에 의해 상하로 움직입니다.  와이어 상단에 있는 자석이 단자 박스 아래에 내장되어 있는 리드 스위치를 개폐하여 수위를 검지하고 있습니다.

사용 방법

1.설치위치-1

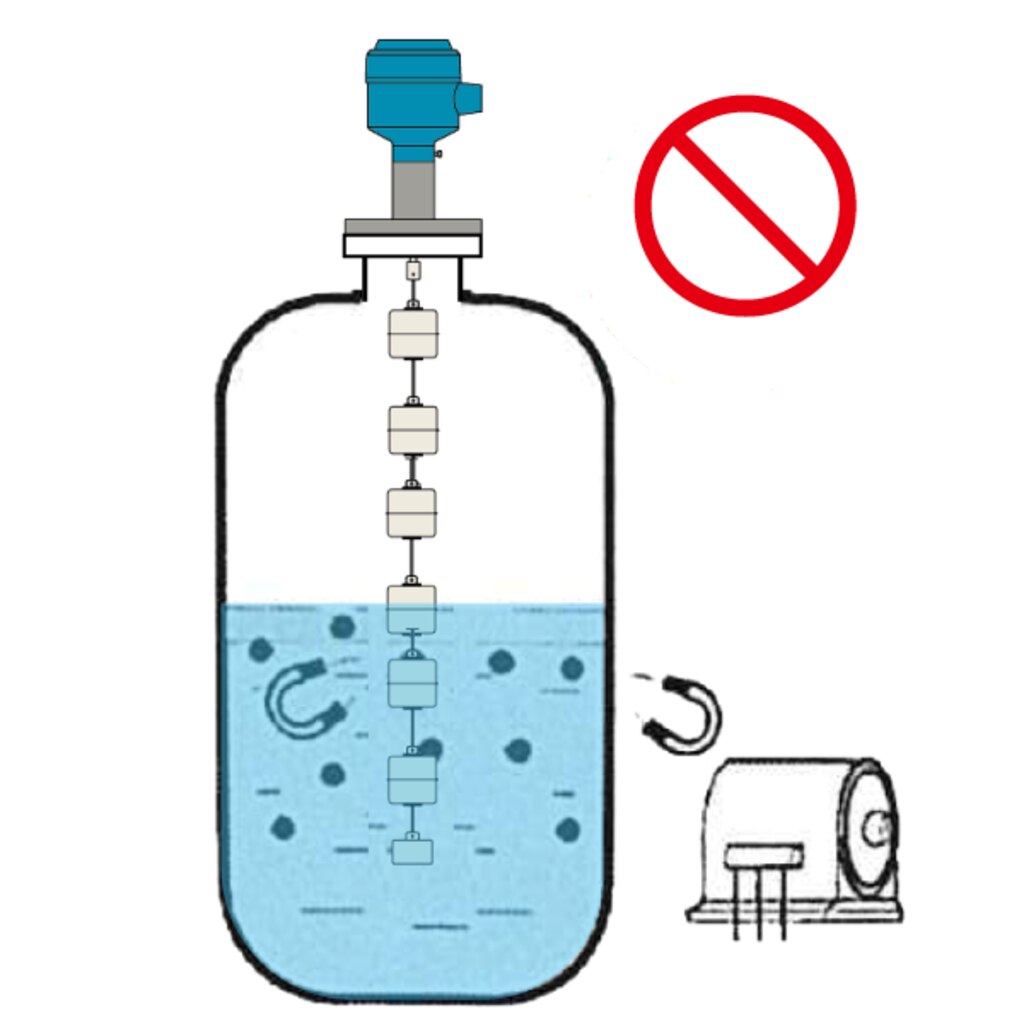

모터, 트랜스, 솔레노이드 밸브 등의 강한 자계에서 떨어진 장소에 장착하여 주세요.

2. 설치위치-2

투입구, 배출구, 물이 직접 닿는 위치, 교반기가 있는 장소 등 흐름이 심한 장소는 피해 사용하십시오.

3. 결선

접점의 리드 스위치는 무전압 접점이며 파손되면 수리할 수 없습니다.전원을 투입하기 전에 쇼트, 과부하, 오배선이 없는지 반드시 확인하십시오.

4. 플로트 위치 조정

동작위치는 플로트의 상단면에서 20mm입니다.+드라이버로 고정비스를 풀고 임의의 위치로 이동시킨 후에 다시 비스를 조여 너트로 멈추세요.

비스의 조임 토크는 0.35~0.4Nm로 조여 주십시오.와이어는 홈을 파고들기 때문에 낙하하기 어려운 구조로 되어 있습니다.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요.
