레벨계, 레벨 스위치 <액체>
플로트 스위치

액체 부력을 이용한 가장 대중적인 액체용 레벨 스위치입니다. 시리즈 중에는 1대로 최대 5접점 검출할 수 있는 것도 있습니다.

1. 저렴하며 다접점 레벨 계측을 구축할 수 있습니다.

2. 측정물의 전기적 특성(정전용량이나 전도율 등)의 영향을 받지 않습니다.

3. 1대로 다접점 검출하는 것도 가능합니다.(기종에 따름)

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＼　문의는 이쪽으로　／

플로트 스위치의 주요 특징은 다음과 같습니다.

1대의 레벨 스위치로 최대 5점의 접점 출력이 가능하므로 저렴하게 레벨 계측 구축이 가능합니다.

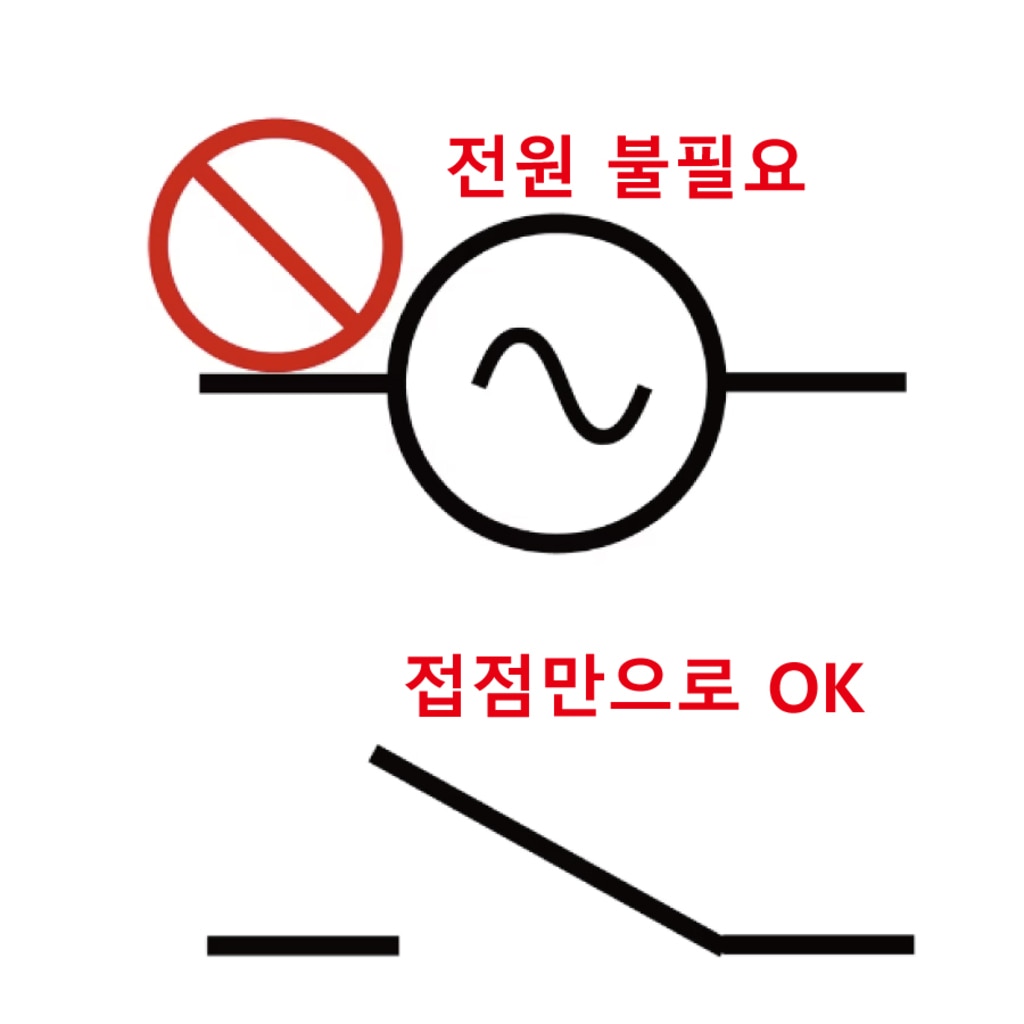

마그네트를 넣은 플로트가 액체의 부력으로 상하하는 것을 이용하고 있으므로 전원이 필요하지 않습니다.

내압 방폭 사양(d2G4)에 대응하고 있습니다. 연료 소출조의 자동 제어 등에 매우 적합합니다.

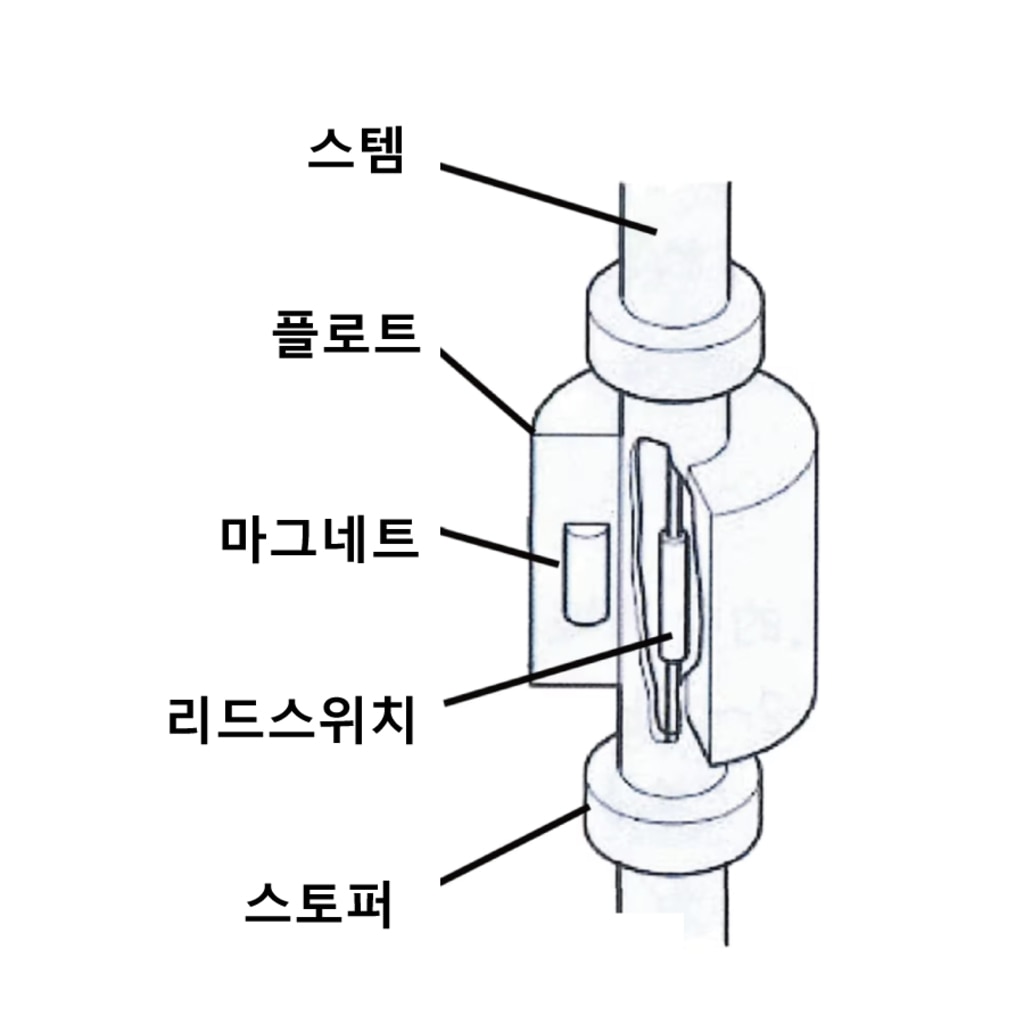

액위가 올라오면 플로트는 부력으로 떠오릅니다.플로트가 부상한 곳에는 리드 스위치가 설치되어 있습니다. 플로트는 자석을 내장하고 있기 때문에 리드 스위치가 그 자력에 반응하여 접점이 작용하는 구조입니다.

급배수구나 교반기 등의 액체 흐름이나 파도가 심한 장소에 설치하는 것은 피해 주십시오. 플로트 동작이 불안정해집니다.

탱크 상부 또는 탱크 측면에 설치합니다. 나사 또는 플랜지로 고정하십시오.

전원은 필요 없습니다.

접점 배선을 실시해 주세요.

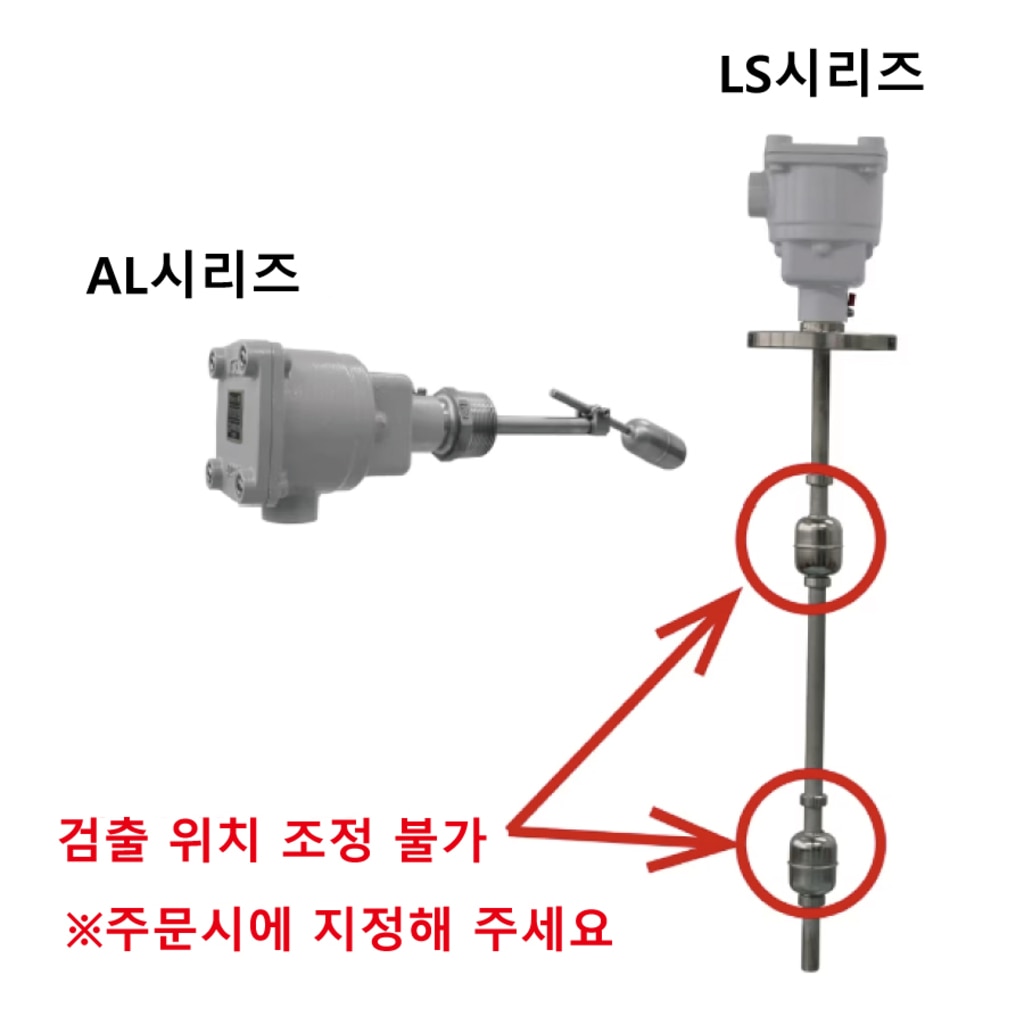

LS 시리즈는 검출 위치를 조정할 수 없습니다. 주문 단계에서 검출 위치를 지정하십시오.당사에서 조정하여 출하하겠습니다.

AL시리즈는설치위치가그대로검출위치가됩니다. 신중하게 위치 결정해주세요.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＼　문의는 이쪽으로　／

탱크 상면에서 세로로 삽입하는 플로트 스위치로 1대에서 최대 5접점까지 구축할 수 있습니다.자석 내장의 플로트가 검출 액위 부근에 설치된 리드 스위치에 가까워지면 접점이 동작합니다.

※ 검출 위치는 사전 지정이 필요합니다. 현장에서 검출 위치 조정은 불가능합니다.


설치 방법: 나사 또는 플랜지 설치 (사이즈, 재질은 협의필요)

접점 구성: 리드 스위치

접점구성: a접점(접점수와 검출위치는 협의필요)

접점용량: 50VA

전류값: max.1A

내전압: max.DC220V

※ 내압 방폭 구조(d2G4)도 제작 가능합니다.

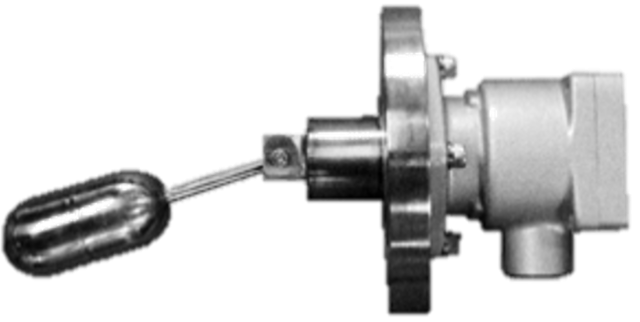

탱크 측면에서 설치하는 플로트 스위치로 리드 스위치를 이용하고 있습니다.


설치 방법: 나사 또는 플랜지 설치(사이즈, 재질은 협의필요)

접점 구성: 리드 스위치

접점구성: 1a접점

접점용량: 50VA AC/DC

전류값: max.1A AC/DC

내전압: max.200V AC/DC

※ 내압 방폭 구조(d2G4)도 제작 가능합니다.
