레벨계, 레벨스위치 <분체/액체/슬러리>
어드미턴스식 레벨 스위치
부착의 영향을 잘 받지 않는 정전용량식 레벨 스위치입니다.



어드미턴스식 레벨 스위치는 측정물 부착에 강한 정전용량식 레벨 스위치입니다. 액체, 분체, 슬러리에 이용할 수 있습니다.



메리트

  1. 액체, 분립체는 물론 슬러리 등 점성이 높은 부착하기 쉬운 측정물을 오동작하지 않고 검출할 수 있습니다.

  2. 저감도에서 고감도까지 한 종류의 기판으로 대응. 측정물의 정전용량 차이에 맞추어 기판을 교환할 필요가 없습니다. 예비 기판의 준비도 최소 수량으로 준비하면 됩니다.

  3. 검출할 수 있을지 불안한 분에게 샘플 테스트 서비스를 실시중. 테스트 후 문제 없는지 확인하고 설치 하실 수 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

어드미턴스식 레벨 스위치의 특징

어드미턴스식 레벨 스위치의 주요 특징은 다음과 같습니다.

부착의 영향을 잘 받지 않음

프로브 선단 검출 전극에서 측정물의 정전 용량 변화를 포착하고 있으므로 탱크나 센서에 부착하는 측정물의 영향을 받지 않습니다.

가드 전극 기술

일반적으로는 프로브 길이에 따라 검출 감도가 달라지지만 가드 전극이 이 변화를 차단합니다. 그 때문에 한 종류의 기판만으로 전 기종을 커버. 예비 기판을 여러 개 준비할 필요가 없습니다.

현장 사용 편의성을 중시한
6가지 기능

  1. 밖에서 알 수 있는 2색LED동작 표시등
  2. 나사가 탈락되지 않는 단자대
  3. 배선하기 쉬운 310° 회전 하우징
  4. 상·하한 설치에 맞춘 검출 동작 전환
  5. 프리 전원
    AC/DC22~264V 50/60Hz
  6. 표준 150℃ 대응

을 표준 탑재하고 있습니다.
자세한 내용은 카탈로그를 참조하십시오.

동작원리

애드미턴스(Y)와 일반적인 커패시턴스(C)의 관계식은 다음과 같습니다.

측정물의 용량성을 C로 했을 경우,
  Yc=j w C
    Yc: 용량성 애드미턴스
     j : 허수
    w 교류각 주파수
    C : 정전용량(측정물의 용량성)
C가 커지면 Yc도 커진다.

어드미턴스식 레벨 스위치는 이 콘덴서의 전기적 성질에 따라 저장 레벨을 검출합니다.

사용 방법

1.설치위치를 정함

천장 또는 탱크 측벽에 설치합니다. 고장이나 오동작의 원인이 되는 노커등의 격렬한 진동원 근처는 피해서 설치해 주세요. 설치 위치를 고민하시는 경우는 마쓰시마 메자 메크에 문의해 주세요.

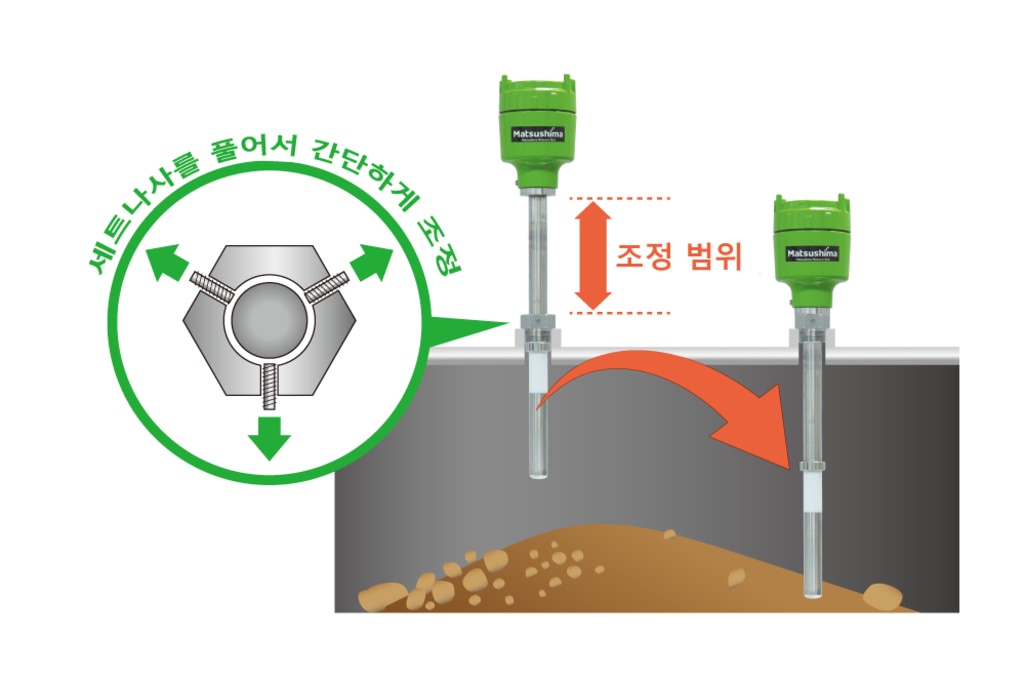

2. 설치

투입 중인 측정물이 전극에 직격하면 파손의 원인이 되므로 피해 주십시오. 보호판을 설치하면 효과적입니다. 또, 하한 측벽에 설치하는 경우는, 프로브를 20°이상 기울이면 프로브의 부하를 경감할 수 있습니다.

3. 배선

처음에, 접지를 꼭 잡아주세요.

전원은 프리 전원으로 AC/DC22~264V 50/60Hz 대응합니다. 출력 신호는 SPDT가 되며 접점 용량은 AC 250V, 5A/DC 30V, 5A입니다.

4. 조정

감도 조정은 4단계입니다. 미세조정이 가능합니다.

다음으로 검출 동작 전환 스위치를 설정하고, 상한용 또는 하한용 접점 출력 동작과 램프 표시를 설정해 주세요.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요
