레벨계용 디스트리뷰터
시그널 컨디셔너



시그널 컨디셔너는 표시 기능 및 아날로그 출력을 갖춘 디스트리뷰터입니다.2선 전송 및 HART 통신에도 대응하고 있으므로 레벨계, 압력 센서, 분진계 등의 변환기로 이용하실 수 있습니다.



메리트

  1. 2선 전송 레벨계, 압력 센서, 분진계 등의 변환기로 이용할 수 있습니다.

  2. HART 탑재이므로 HART 대응 기기에도 접속하실 수 있습니다.

  3. 접점 출력은 히스테리시스 설정으로 채터링 방지할 수 있습니다.

  4. 일본어·영어의 2개 국어 표시를 장비하고 있어 국내외에서 이용하실 수 있습니다.

\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

시그널 컨디셔너의 특징

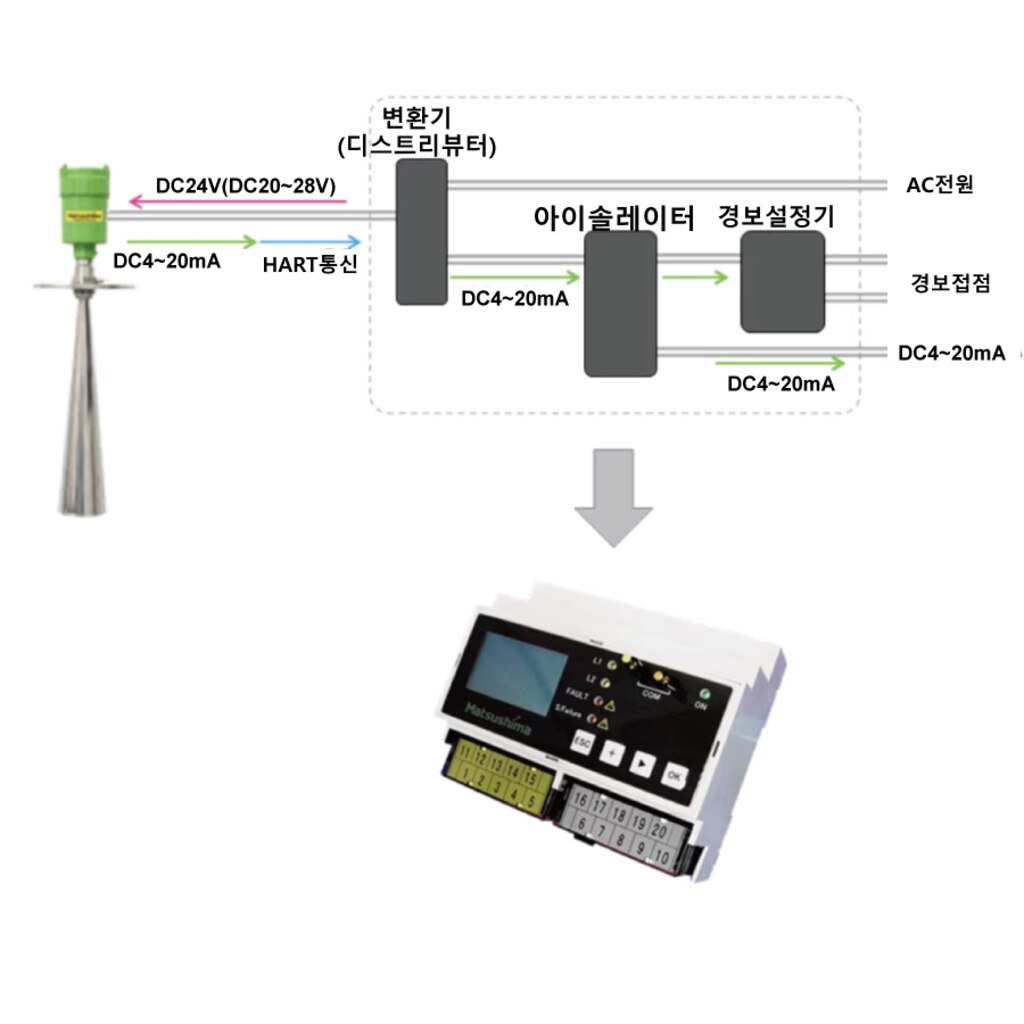

1대3역활

디스트리뷰터, 아이솔레이터, 경보설정기의 기능을 이것 하나로 조달합니다.

■2종류의 아날로그 신호
DC4~20mA(DC3~24mA)/부하 저항:750Ω
DC1~5V(DC0.75~6V)/부하 저항:500Ω

■경보 & 고장 접점기
・경보접점×2
・본체이상×1
・센서이상×1





2선 전송 방식에 대응

2선 전송 방식의 센서에 전원을 공급하고 센서로부터의 아날로그 출력을 수신하여 값을 표시합니다.
공급전원 : DC20~28V





HART 통신 지원

시그널 컨디셔너에는 HART 센서 접속 단자가 표준 장착되어 있습니다. 부속 커넥터를 단자에 삽입해 통신 모듈과 접속함으로써 HART 대응 기기에 의한 조정이 가능해집니다.

히스테리시스 설정

경보 접점 출력은 히스테리시스를 임의로 설정할 수 있습니다.
예를 들어 그림과 같이 접점을 90%에서 ON, 60%로 OFF로 설정하면 하나의 접점에서 펌프 ON-OFF가 가능합니다.

사용 방법

당사의 레이더식 마이크로파 레벨계를 연결예로 들면 다음과 같습니다.

그림과 같이 탱크에 장착된 마이크로파 레벨계와 시그널 컨디셔너를 2심 실드 케이블로 연결합니다.

이 때 실드선은 반측 혹은 레벨계측 중 하나로 한쪽 접지해 주십시오. 양단을 설치하면 노이즈에 의한 오동작이 우려됩니다.

또, HART 통신을 실시하는 경우는, 시그널 컨디셔너의 단자에 HART 통신 기기의 단말기를 접속할 수 있으므로, 기기를 떼어내는 일 없이 조정이나 데이터의 확인을 실시할 수 있습니다.



※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요
