레벨계, 레벨 스위치 <분체>
사운딩V

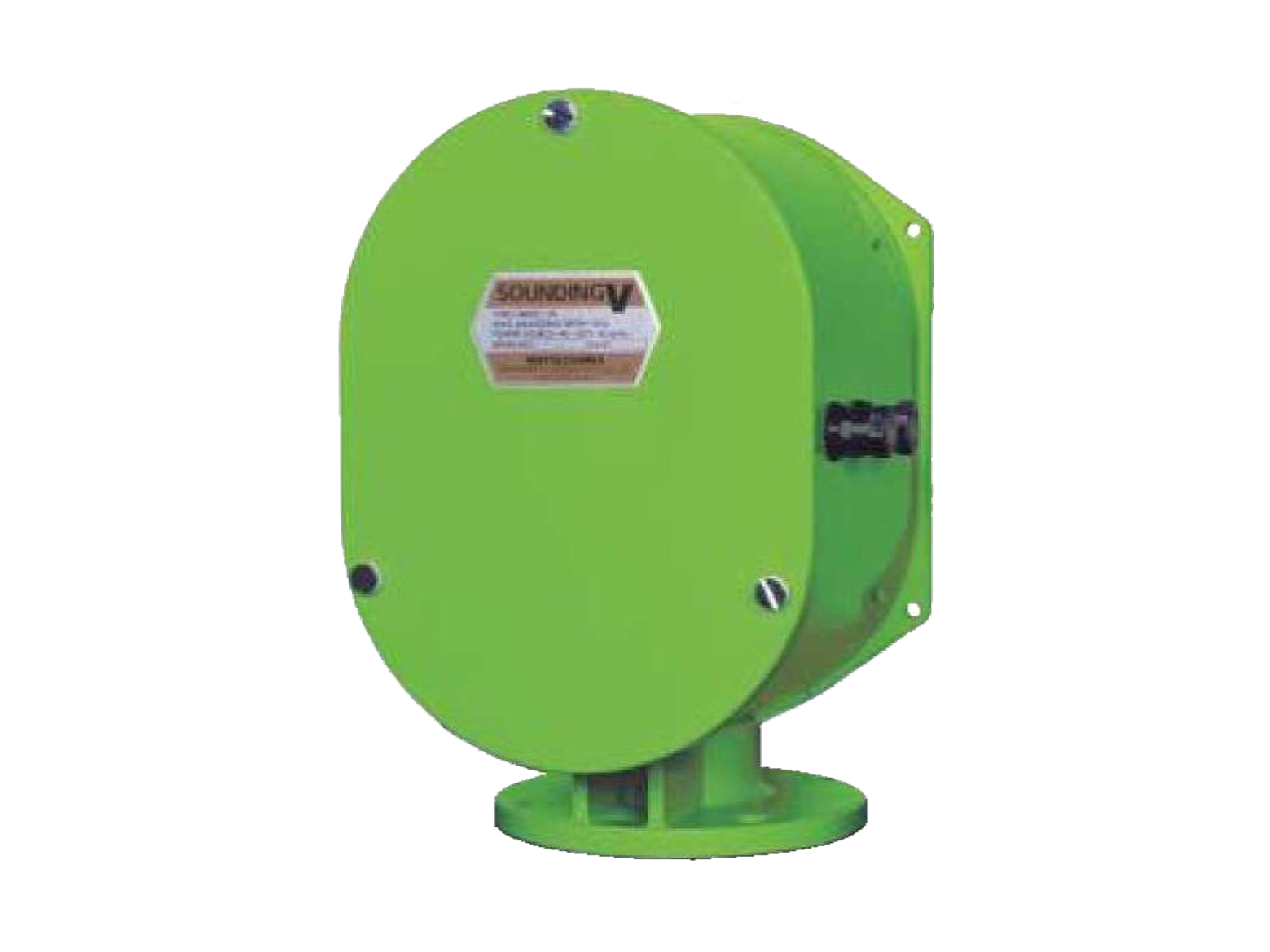

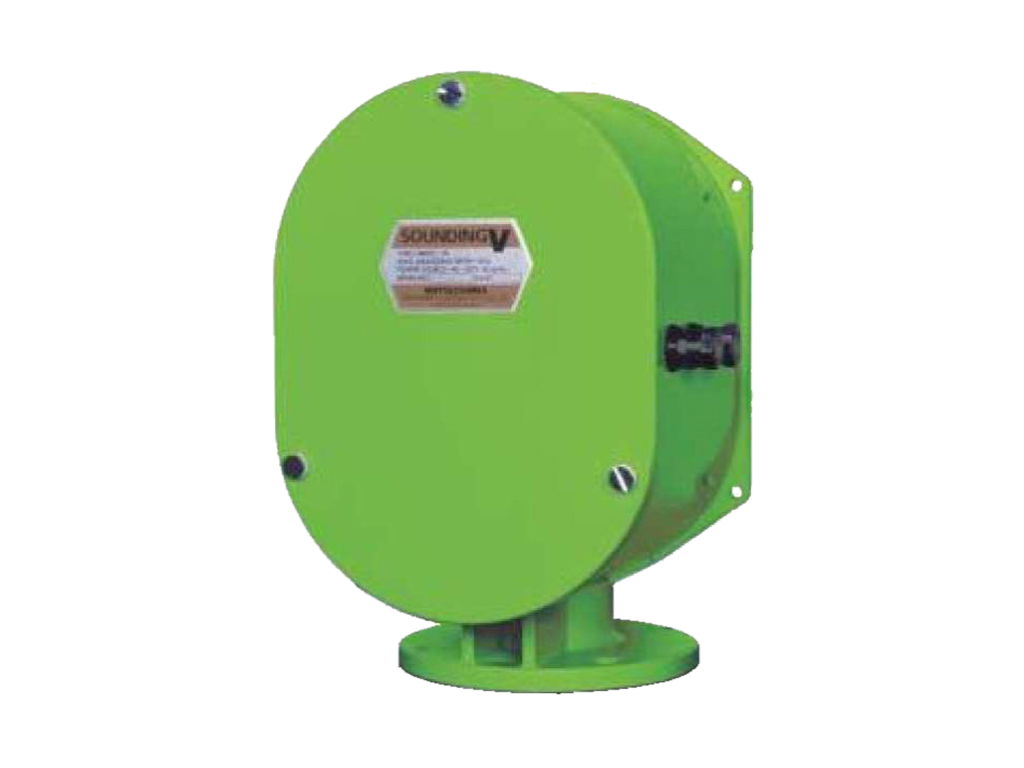

사운딩 V는 센서와 변환기가 일체인 저렴하고 소형 경량인 접촉식 레벨계입니다. 곡물이나 사료 사일로 등으로 많이 이용되고 있습니다.



1. 전원을 공급하고 0%-100%를 설정하기만 하면 바로 이용하실 수 있습니다.
2. 레벨 스위치 몇 대분의 비용으로 연속 레벨 계측을 실현합니다.
3. 웨이트를 사용하여 측정물을 물리적으로 감지하는 것은 사람의 손으로 계측하는 감각에 가깝기 때문에 그 확실성을 실감하실 수 있습니다.

＼　관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요.　／

사운딩 V의 주요 특징은 다음과 같습니다.

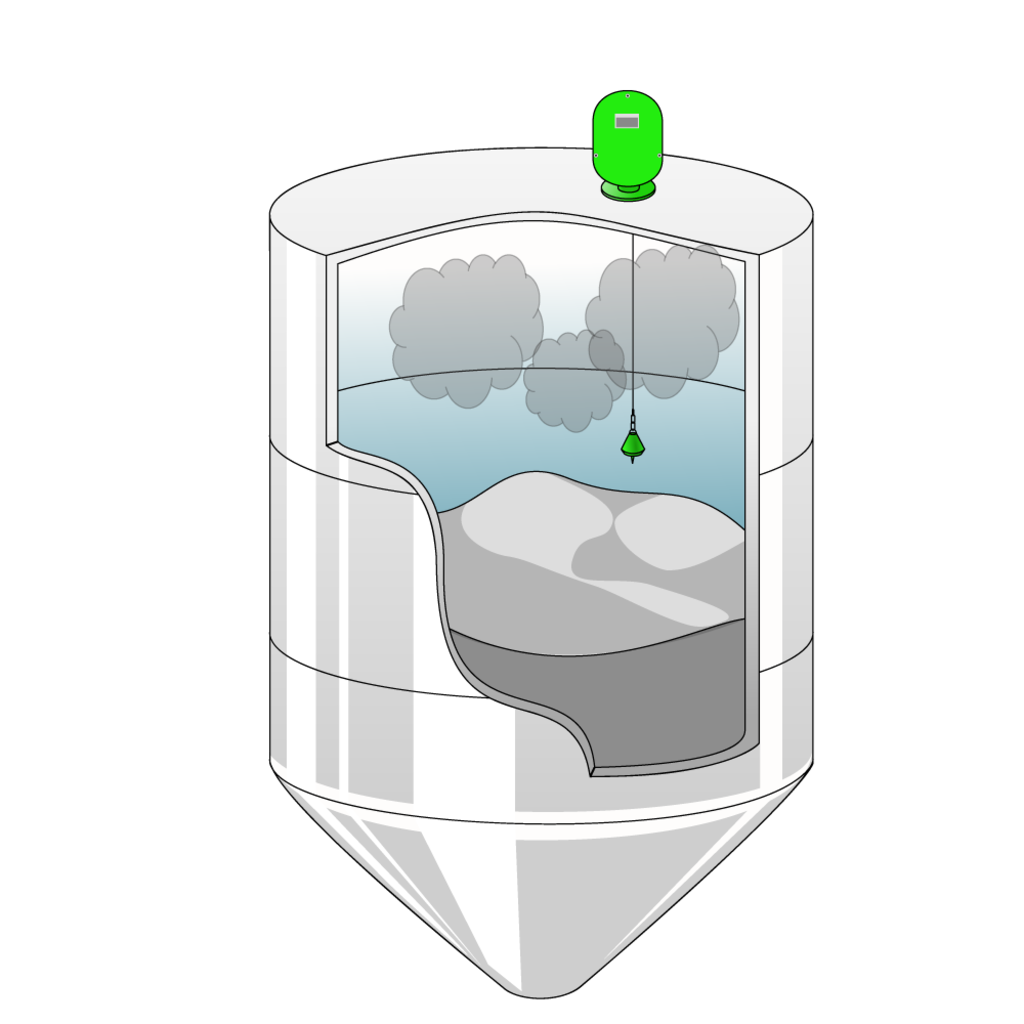

계측에 질량이 있는 웨이트를 사용하기 때문에 부유하는 분진이나 가스의 영향을 받지 않습니다.

AC100V 전원을 투입하고 측정 스위치를 누르면 바로 측정 시작할 수 있습니다.

두께 2mm의 SUS304제 와이어 로프를 채용하였습니다. 와이어로프의 강도는1200N(122kgf)이상으로 안심할 수 있는 강도입니다.

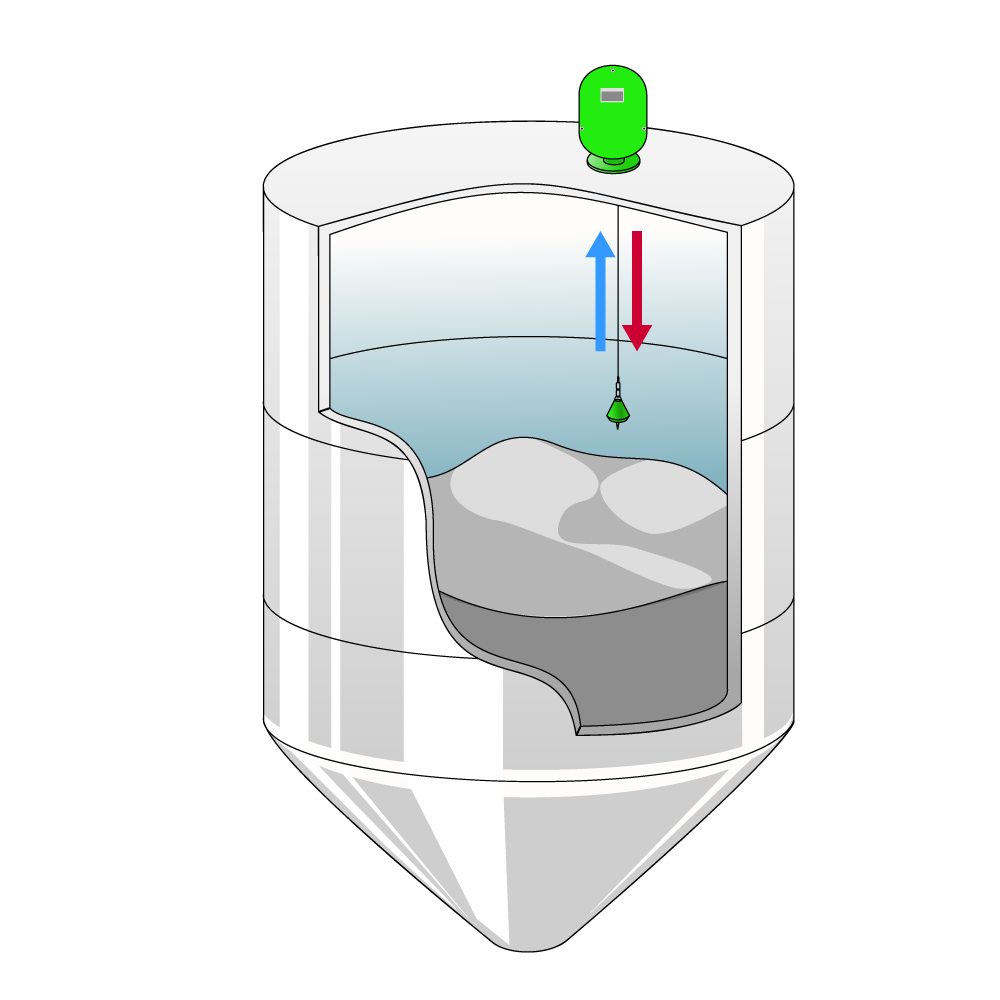

와이어로프 선단에 장착된 웨이트를 사운딩이 자동으로 감아 내리면 웨이트가 측정물에 착상하여 자동으로 감아 올립니다. 이 웨이트가 내려가는 동안의 로프 길이를 측정함으로써 사일로나 탱크 내부의 거리를 계측합니다.

※動画の製品はサウンジングM'sになります。

레벨계 측정 영역 내에 장애물이 들어가지 않는 위치, 그리고 레벨계 불감대 내에 측정물이 들어가지 않는 위치를 선택합니다. 측정 시 웨이트는 좌우로 흔들리면서 상하하기에 그 흔들림 폭도 고려하여 벽과 거리를 떼어 주십시오. 설치 위치를 고민하시는 경우는 마쓰시마 메저 테크로 문의 주세요.

설치 시 레벨계 주위에 점검 공간을 확보해 주십시오. 와이어 로프가 드럼이나 도르래에서 분리되지 않았는지 확인하십시오. 플랜지 장착 개구 사이즈보다 큰 웨이트를 사용할 경우 웨이트 사이즈보다 큰 점검구창이 필요합니다. 웨이트 장착 및 분리에 필요합니다.

전원, 아날로그 출력, 고장 경보 접점을 배선하십시오.전원이 투입되면 측정을 시작합니다.

0%와 100% 설정, 자동 타이머 설정으로 완료됩니다. 자세한 내용은 사용설명서를 참조하십시오.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요
