레벨계, 레벨스위치 <분체>

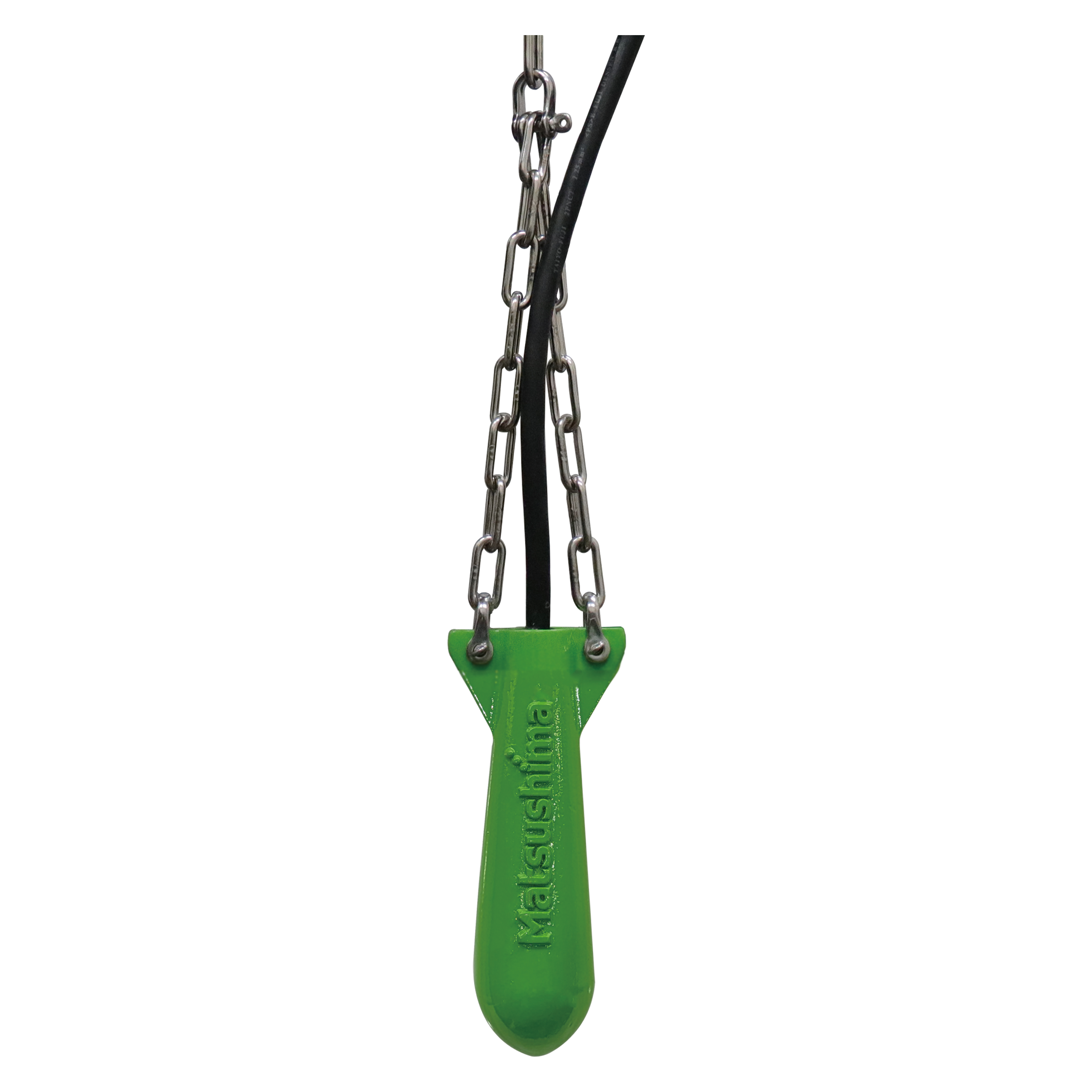

틸트 스위치

튼튼하고 부착의 영향을 받지 않는 레벨 스위치

틸트 스위치는 견고하고 부착의 영향을 받지 않는 레벨 스위치입니다.
분립체, 괴체의 저장 사일로 및 호퍼, 슈트 등의 상한 검출에 이용할 수 있습니다.

메리트

  1. 부착이나 측정물의 전기적 특성에 영향을 받지 않습니다.
    낮은 비유전율 때문에 정전 용량 방식으로는 검출할 수 없는 경우에 유효합니다.

  2. 괴체 검출에도 적합합니다. 괴체의 검출에는 정전 용량식이나 패들식으로는 기기가 망가질 가능성이 있지만, 튼튼한 주물 케이스에 수납된 틸트 스위치라면 충격에도 강한 구조이므로 문제 없습니다.
    비중은 1.0 이상, 입도 30mm 이상의 괴체 검출이 가능합니다.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

틸트 스위치의 특징

전기적 특성의 영향을
받지 않습니다.

비유전율, 도전율 등의 전기적 특성의 영향을 받지 않습니다.

부착 및 마찰에 강한 구조

센서부는 튼튼한 주물 케이스에 수납되어 있기 때문에 충격에도 강한 구조입니다.

분립체 검출에도 대응

표준품은 비중 1.0 이상, 입도 30mm 이상의 측정물이 대상입니다.비중 1.0 이하의 경우는 옵션의 십자 날개형을 이용해 주십시오.십자 날개의 대상은 비중 0.6 이상, 입도 30mm 이상이 기준입니다.

※상기 수치는 측정물의 조건, 설치 환경에 따라 달라질 수 있습니다.

동작 원리

틸트 스위치의 센서(검출부)는 경사 스위치가 내장되어 있습니다.센서가 측정물에 접촉하지 않은 상태일 때, 철구를 통해 A-B간은 접점 폐쇄(NC 상태)가 됩니다.
센서부가 측정물의 퇴적에 의해 경사지면 경사 스위치 내의 철구가 굴러 A-B간은 접점 열림(NO 상태)이 됩니다.
원리적으로 부유하는 분진이나 부착물의 영향을 받지 않습니다.

경사 스위치 검출 원리

사용 방법

1.설치 위치 정하기

투입물이 직접 센서에 닿으면 충격으로 오검출 및 파손의 원인이 되므로 피해 주십시오.

경사지게 검출하는 방식이므로 경사져도 벽 등에 부딪히지 않도록 여유가 있는 장소에 설치하십시오.

2. 설치

천장에 나사로 설치하기만 하면 됩니다.
천장에서 검출 위치까지의 링크 체인은 별도로 준비해 주시기 바랍니다.

3. 결선

검출기에서 결선되어 있는 케이블에 중계 BOX가 부속되어 있으므로, 중계 박스에서 변환기까지를 배선해 주십시오.

4. 조정

옵션의 링크 체인의 길이를 변경하면 현장에서 쉽게 검출 위치를 변경할 수 있습니다.
변환기에서는 채터링 방지를 위한 타이머를 설정하여 조정이 완료됩니다.

※ 자세한 내용은 사용설명서를 참조해 주십시오.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

제품 라인업

PFFM-40 spec.
PFFM-40 DWG.

AMDC spec.&DWG.
