위치 검출기
변위 검출기

Dancer roller의 변위 계측

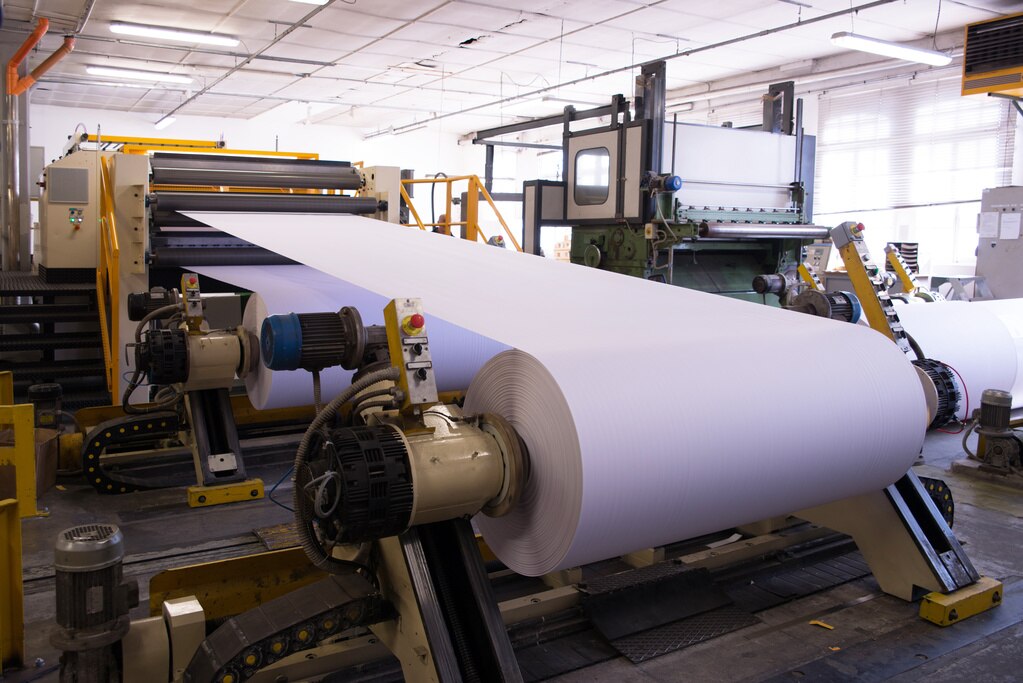

변위 검출기란 권취기의 속도 제어에 사용되는 Dancer Roller 변위 검출기로서 주로 제지 공장에서 많이 이용되고 있습니다.
싱크로 발신기를 실내형 방진 케이스에 내장하고 있어 내구성이 뛰어납니다.

도입 메리트

Dancer Roller의 움직임에 맞추어 그 변위를 기계적으로 검출해 다이렉트로 전압 신호로 출력할 수 있기 때문에 실시간 제어가 가능해집니다.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

변위 검출기의 특징

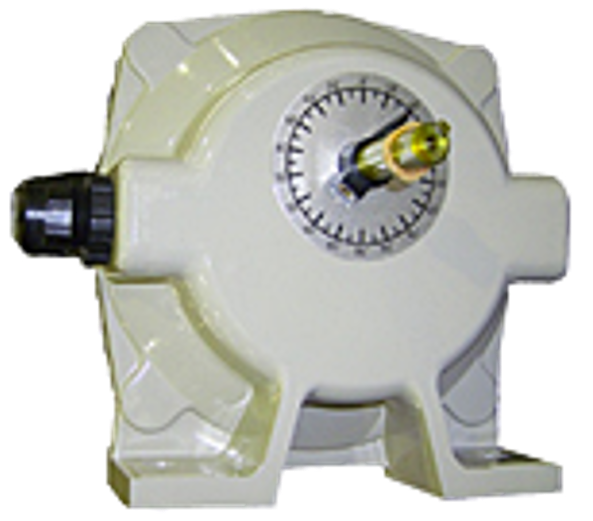

変位検出器 形式 YVGC-500W

내압 방폭형 변위 검출기

타입 YVGCM-790

노이즈에 강하다

싱크로 발신기를 내장하여 그 출력 전압은 ±82V로 높기 때문에 전기적 외란의 영향을 받지 않고 배선 공사가 용이합니다.사용 변위 각도는 ± 60 deg입니다.
입력축부에 메모리 지침이 있어 눈으로 변위량을 확인할 수 있습니다.


극한 리미트 탑재

싱크로 모터에 더해 극한 접점 신호용 마이크로 스위치를 내장하고 있습니다.


방폭 대응

방폭 에어리어용으로 내압 방폭 사양(d2G4)도 제작하고 있습니다.



※ 자세한 내용은 카탈로그나 취급 설명서를 참조하십시오.

동작 원리

변위 검출기는 싱크로 발신기와 양단 검출용 리미트 스위치를 내장한 기계축 변위 검출 센서입니다.

기계축의 변위량을 싱크로 발신기의 회전각도로 검출하여 교류전압의 변화로서 출력하므로 노이즈의 영향을 받지 않고 신호의 송신을 행할 수 있습니다.

멘테넌스

정기점검을 실시해 주십시오.

변위 검출기 주위에 다량의 분진이 퇴적될 경우 정기적으로 청소하십시오.
설치부나 축 연결 부분의 나사에 풀림이 없는지 체크해 주십시오.커버의 볼트는 확실히 닫혀 있는지 확인해 주세요.
한 곳이라도 느슨해지면 먼지와 수분이 침입하여 고장의 요인이 됩니다.

제품 라인업

사양

TYPE

DISPLACEMENT DETECTOR
YVGC-500W

EXPLOSION-PROOF
DISPLACEMENT DETECTOR
YVGCM-790

ENCLOSURE IP55

d2G4(Flameproof)

ALLOWABLE TEMP. -10~50℃ -10~50℃
POWER SOURCE 200/220V  50/60Hz 200/220V  50/60Hz
CONTACT CAPACITY 250V  AC  6A 250V  AC  6A
OPERATING ANGEL ±60° ±60°
MAX.OPERATING ANGLE ±140° ±10° ±140° ±10°
MAX.OUTPUT VOLTAGE 82/90V  200/220V  90° 82/90V  200/220V  90°
DIELECTRIC STRENGTH 1500V  AC 1min 1500V  AC 1min
GEAR RATION 1/1 1/1
COATING COLOR MUNSELL5Y7/1 MUNSELL5Y7/1
MASS 3kg 27kg





외형도

타입 YVGC-500W


타입 YVGCM-790

결선도
