컨베이어 보호 기기

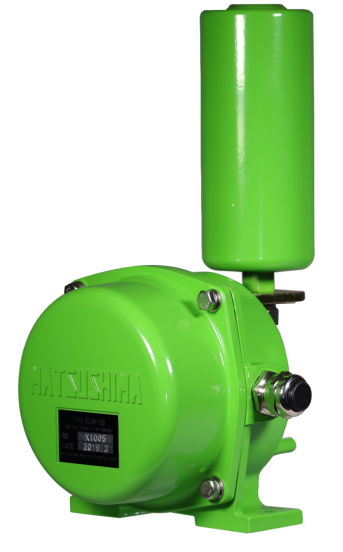

벨트 스웨이 스위치

벨트의 사행이나 한쪽으로 치우치는 현상을 조기에 알려주는 스위치

벨트 스웨이 스위치는 벨트 사행 검출기라고도 불리며 벨트의 사행이나 한쪽으로 치우침을 검출하여 알려드립니다.

메리트

  1. 컨베이어의 사행, 치우침에 의한 낙광을 피하거나 최소한으로 유지할 수 있습니다.

  2. 낙광이 없어지므로 청소 작업의 부담이 줄어듭니다.

  3. 벨트의 귀터짐 (컨베이어 프레임에 닿아 손상)이 발생하거나 마찰열로 화재로 이어지는 것을 방지할 수 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

벨트 스웨이 스위치의 특징

벨트 스웨이 스위치의 주요 특징은 다음과 같습니다.

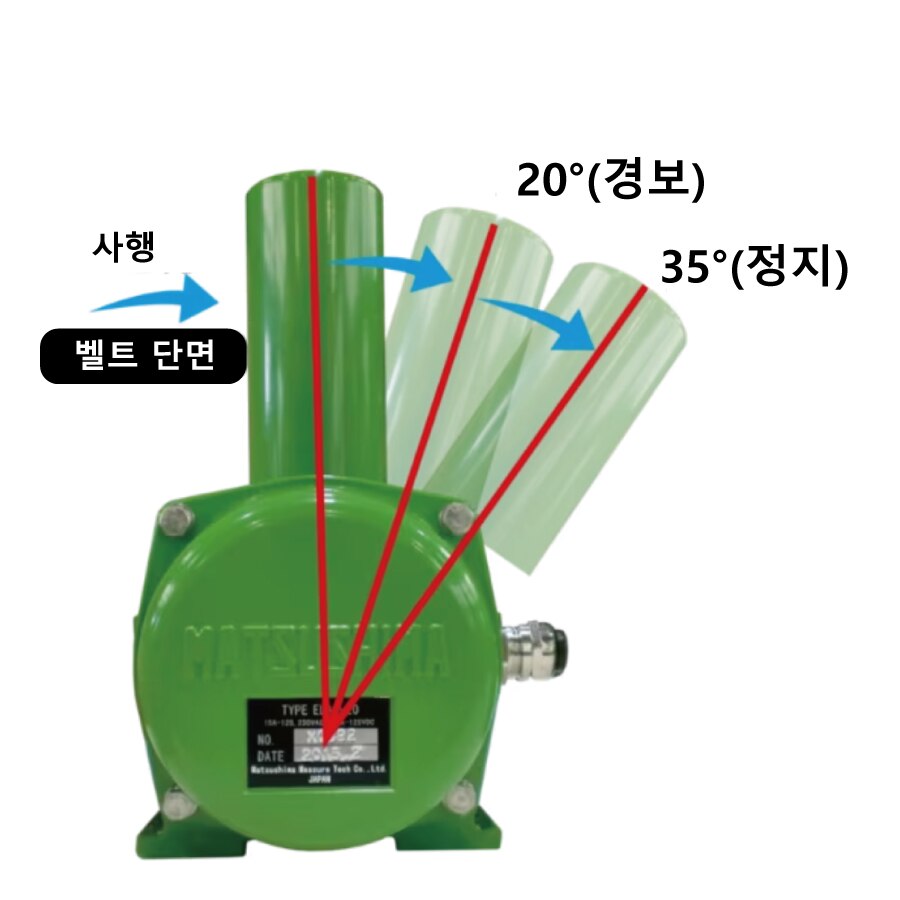

검출 각도를 조정할 수 있습니다.

표준 검출 각도는 경보용이 20°, 정지용이 35°입니다.그러나 현장에 따라 설치 위치는 제각각입니다.현장에 맞추어 풀리의 검출 각도를 바꾸어 대응할 수 있습니다.

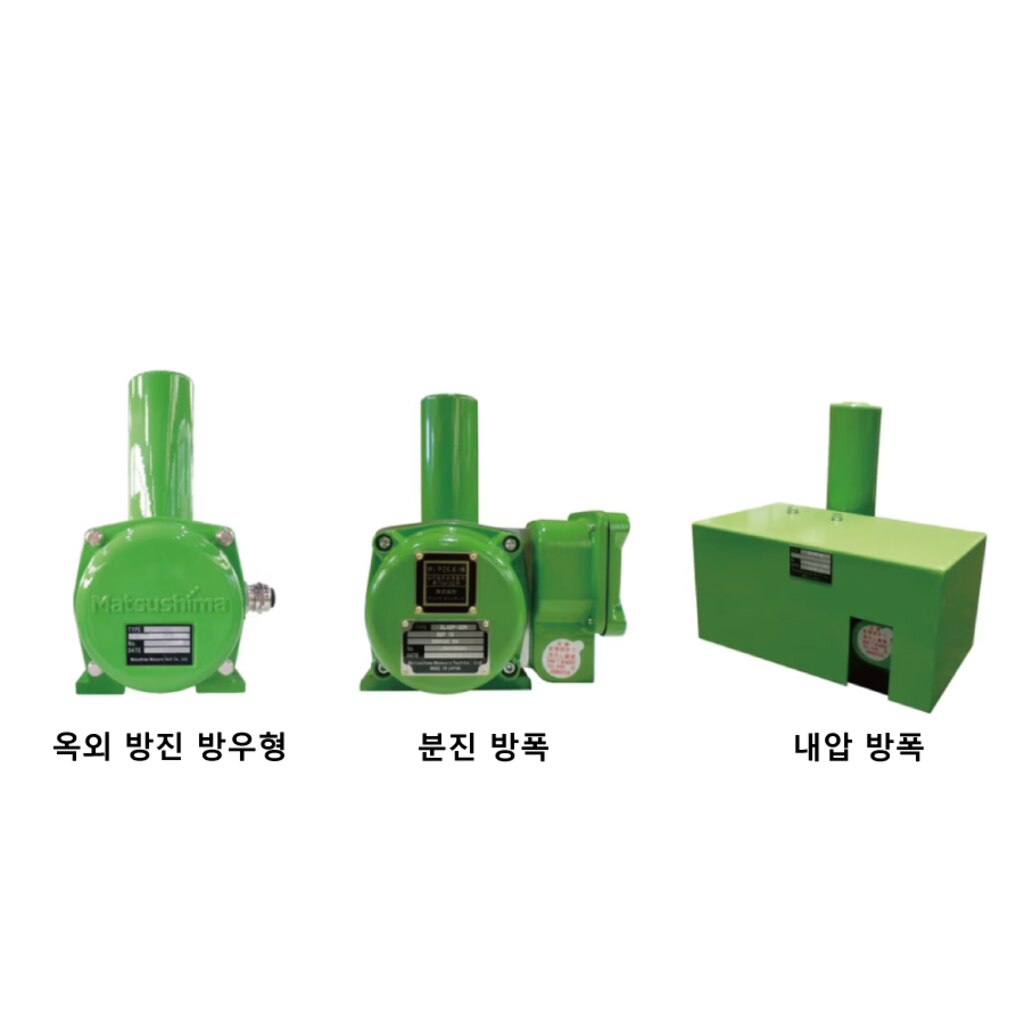

풍부한 라인업


이용 환경에 따라 「옥외방진 방우형」, 「공장 내압 방폭형」, 「분진 방폭형」을 선택할 수 있습니다.

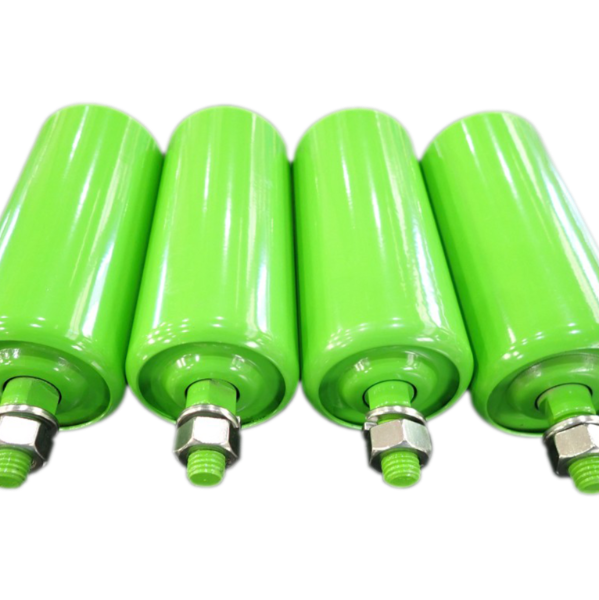

마모된 풀리만
교환가능합니다.

풀리는 벨트와 접촉하고 마모되기 때문에 소모품입니다. 본체는 그대로 풀리만 교환할 수 있어 합리적입니다.

※ 자세한 내용은 카탈로그나 취급 설명서를 참조하십시오.

동작 원리

컨베이어 벨트의 사행이나 치우침에 의해 벨트가 풀리를 눌러 기우러짐으로써 접점 신호를 발신해 컨베이어의 사행이나 치우침을 검출합니다.

사용 방법

1.설치위치를 정함

사행이 발생하는 장소에 설치하십시오. 컨베이어로부터의 낙광이나 큰 진동이나 충격이 있는 장소를 피해서 설치 장소를 결정하십시오.

2. 설치

벨트 스웨이 스위치용 설치 거치대를 마련해 주십시오. 벨트에 대해 사행 검출기의 풀리가 수직이 되도록 설치하십시오.낙광이 있는 경우 커버 설치를 추천합니다.

3. 배선

접점 신호는 드라이 접점입니다. 모터나 시퀀서에 직접 입력하는 것은 피하고 마그네트 컨덕터나 릴레이를 통해 주십시오.

4. 조정

공장 출하 시 조정이 완료되었으므로 조정할 필요가 없습니다.
단, 필요에 따라 검출 각도를 현장에서 조정하는 것은 가능합니다.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

멘테넌스

안전 스위치를 위해 정기적인 점검을 권장합니다.

  1. 풀리 부분에 더스트가 많이 부착되어 있는 경우는, 동작 불량의 원인이 되므로 청소해 주세요.

  2. 터치풀리와 벨트와 접촉하는 부분의 마모가 심한 경우 교환해 주십시오.

  3. 터치 풀리를 기울였을 때 마이크로 스위치가 작동하는지 확인하십시오.

제품 라인업

사양

외형도


설치

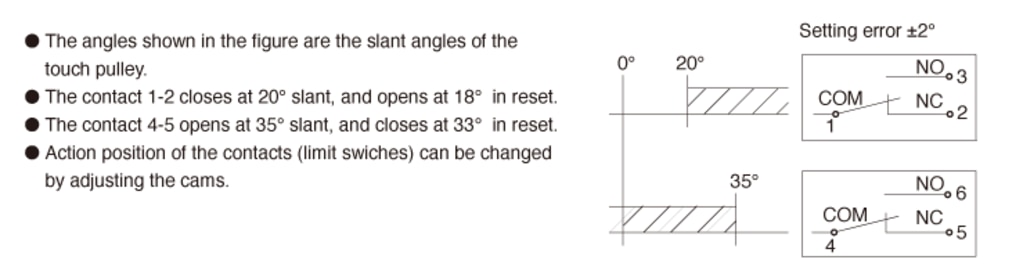

동작설명

\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /
