컨베이어 보호 기기

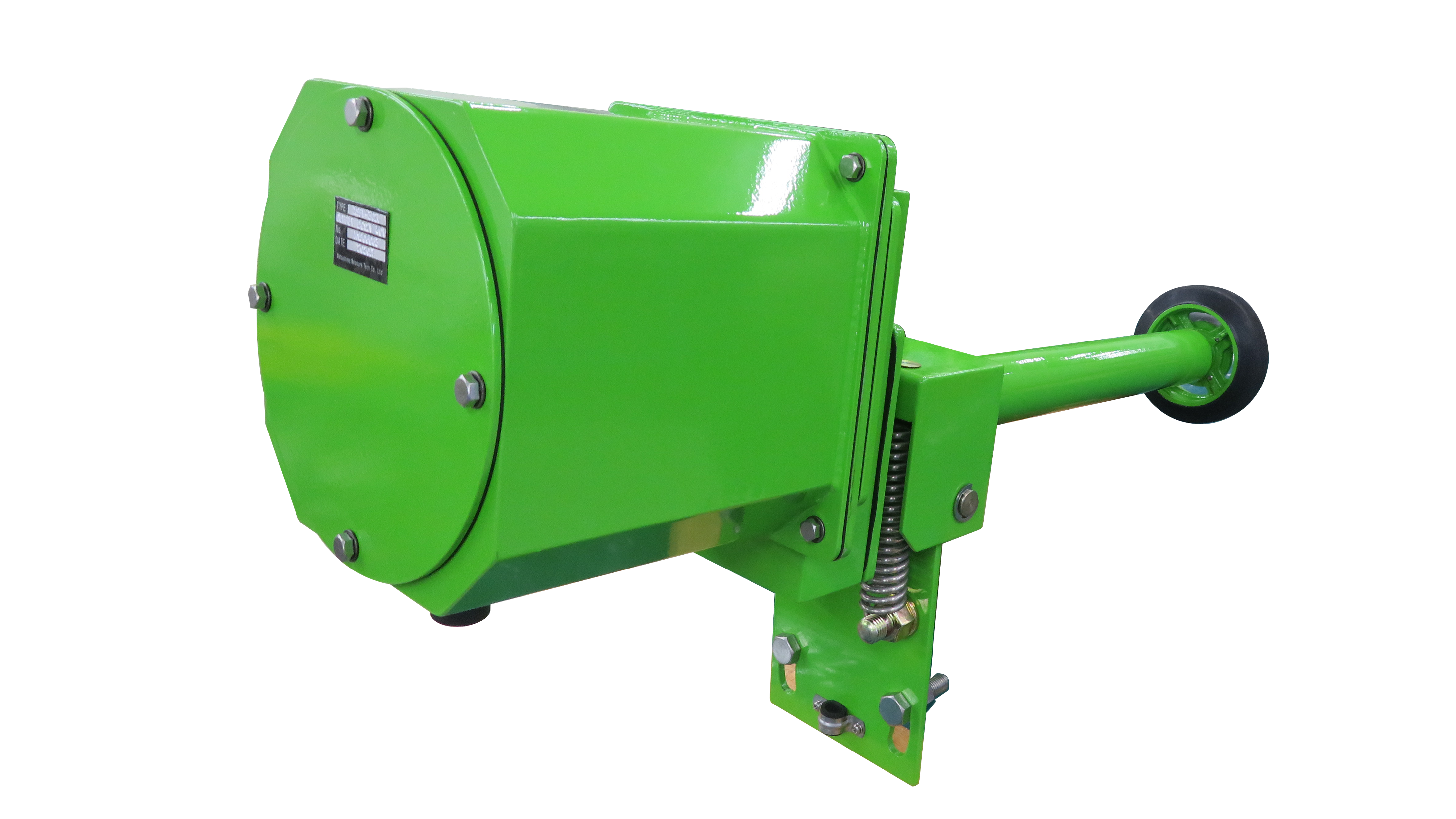

컨베이어 발전기

컨베이어의 동력을 이용한 연료가 필요 없는 자가 발전 장치



컨베이어 벨트의 동력을 살려 현장에서 발전합니다.IoT화에서 필요한 센서와 무선, 현장을 비추는 조명의 전원 등으로 이용할 수 있습니다.

도입 메리트

  1. 장거리 배선이 필요 없기 때문에 배선 비용을 대폭 절감할 수 있습니다.

  2. 청정발전과는 달리 기상조건에 좌우되지 않고 안정적으로 발전할 수 있습니다.

  3. 태양광 발전과 달리 분진의 영향을 받지 않기 때문에 유지보수가 편합니다.

    그 밖에도 [단선의 걱정이 거의 없다], [고압선과의 혼선에 의한 유도의 염려가 없다]등의 장점이 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

컨베이어 발전기의 특징

컨베이어를 동력으로 발전

연료를 사용하지 않고 컨베이어 벨트의 움직임을 동력으로 하여 발전합니다.벨트에서 직접 동력을 얻을 수 있도록 고무 풀리를 탑재했습니다.

발전전압 DC12V/24V


간단 설치

벨트 프레임에 간단히 장착할 수 있습니다.


소모품은 간단히 교체

고무풀리는 벨트에서 동력을 얻기 위해 필요한 부품이지만 벨트와의 마찰로 소모되므로 정기적으로 교체가 필요합니다.고무풀리는 간단하게 교체할 수 있습니다.사전에 고무풀 예비 준비하시기를 권장드립니다.


※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요


동작 원리

고무 풀리를 벨트에 밀어 붙이면 벨트 컨베이어 가동에 맞춰 고무 풀리가 회전.

회전 에너지는 내부 샤프트→증속기→발전기로 전달되어 발전하는 구조입니다.

사용 방법

1.설치 위치를 정함

전원을 공급하고 싶은 기기 근처에 설치 장소를 선택하면 기기까지의 배선 거리를 짧게 할 수 있습니다.

2. 설치

고무풀리를 벨트에 눌리도록 밀착시켜 주세요. 이때 벨트와 고무풀리가 가능한 수직이 되도록 설치해 주십시오.

3. 배선

결선은 벨트가 가동되지 않을 때(발전하고 있지 않을 때) 결선해 주십시오.

4. 조정

고무 풀리의 눌림이 약하면 동력을 전달할 수 없기 때문에 스프링에 텐션이 걸리도록 설치하십시오.

※ 상세한 것에 관해서는 취급 설명서를 봐 주십시오.




\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

멘테넌스

고무풀리는 소모품입니다.정기적으로 점검하시고 마모가 심해지면 교체해주세요.사전에 고무풀리를 예비 준비하시기를 권장드립니다.

용도 예

제품 라인업

사양

타입 PTD-W
보호 구조 IP55

허용 온도

-10℃~+50℃
벨트속도(발전기사용범위) 40~270m/min
벨트폭(발전기설치가능범위) 600~2200mm
출력전압 DC12V 또는 DC24V
풀리 누르는 힘 88N~117N (9kg~12kg)

출력전원

37W (부하저항 4~5Ωにて)
발전기 타입 SKY-MR160  100W/500rpm
내전압 500VAC 1분간 (출력 - 베이스로)
절연 저항 100MΩ이상   (DC500V메가)
도장색 MUNSELL 7.5GY6/10
질량 24kg



외형도

접속 및 기타
