컨베이어 보호 기기
슈트 스위치

슈트 내부로 튀어나오지 않고 전원이 필요 없는 오버플로 검출기



슈트 스위치란 컨베이어가 연결되는 곳에서 발생하는 슈트 막힘을 검출하는 센서입니다. 오버플로, 생산 로스, 대기 오염 등의 방지로 연결됩니다. 석탄 화력 발전소나 제철소 등의 광석 반송 컨베이어 슈트에 많이 이용되고 있습니다.

도입 메리트

슈트의 막힘을 조기 발견함으로써

  1. 오버플로를 방지하여 주위 환경으로의 분진을 억제할 수 있습니다.

  2. 컨베이어 손상 및 화재를 피할 수 있습니다.

  3. 다음 공정으로의 공급이 끊겨 품질 불량이 되는 것을 피할 수 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

슈트 스위치의 특징

슈트 내부로
튀어나오지 않는다.

슈트 내부로 튀어나온 부분이 없기 때문에 반송에 방해가 되지 않습니다.

전원 불필요

리미트 스위치의 기계적인 움직임으로 검출할 수 있으므로 전원이 필요하지 않습니다.

방폭에도 대응

본질안전방폭형 ExiaⅡc

릴레이 배리어와 조합하여 이용해 주십시오.

※상세한 내용은 취급설명서를 참조해 주십시오.

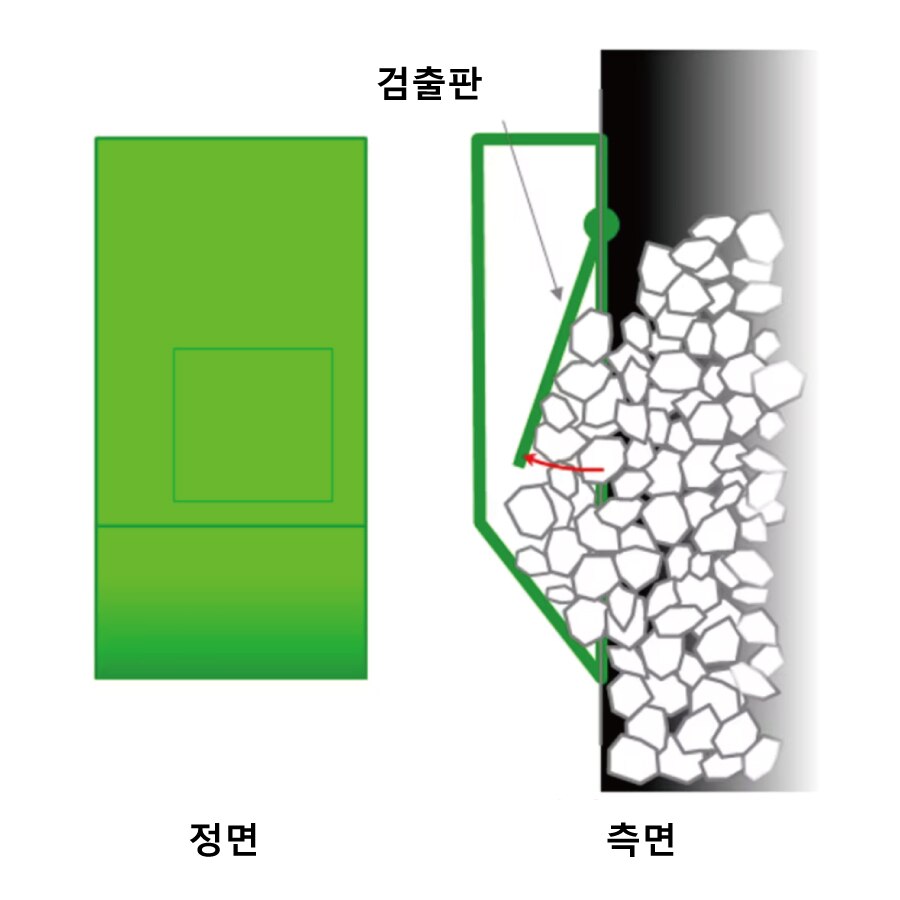

동작원리

슈트 측벽에 구멍을 뚫어 설치합니다.

슈트가 막히면 반송물이 슈트 스위치 내부의 검출판을 누릅니다.

이와 연동해서 리미트 스위치가 작동하는 구조입니다.

사용 방법

1.설치 위치를 정함

검출하고자 하는 상한 레벨을 정해 주세요.또한 컨베이어로부터의 투입물이 날아올 가능성도 있으므로 그곳을 피하여 설치 위치를 결정하십시오.

2. 설치

설치 위치가 정해지면 검출하고 싶은 장소에 규정된 구멍을 뚫어 주십시오.그 구멍을 덮도록 슈트 스위치를 용접하고 설치하여 주세요.

3. 배선

접점 출력에 결선해 주세요.
전원은 필요 없습니다.

4. 조정

조정 스프링으로 검출판의 토크를 조정하십시오.

※ 상세 내용은 취급 설명서를 참조하여 주세요



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

멘테넌스

검출 레버나 리미트 스위치에 더스트의 고착이 없는지 확인해 주십시오.부착·고착이 있는 경우는 청소해 주십시오.

제품 라인업

사양

외형도

설치
