컨베이어 보호 기기

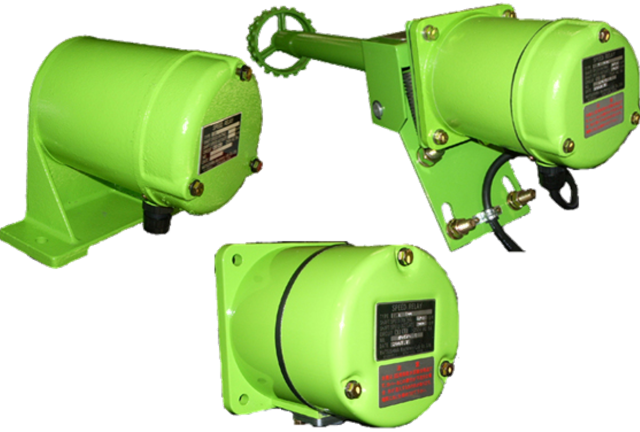

스피드 릴레이

속도 개폐기는 전원이 필요 없는 자력식 슬립 검출기입니다.컨베이어 벨트나 크레인, 공사용 엘리베이터 등의 회전체 슬립이나 과속을 검출할 수 있습니다.

1. 컨베이어 벨트의 슬립을 검출하여 컨베이어 화재나 슈트 막힘을 미연에 방지할 수 있습니다.


2. 벨트의 파열을 조기 발견하여 슈트 막힘이나 낙광을 최소화할 수 있습니다.


3. 크레인, 공사 엘리베이터 등 회전체의 과속을 검출함으로써 사고를 미연에 방지할 수 있습니다.


4. 사전에 조정하여 출하하고 있으므로 현장 조정이 필요 없습니다.

＼　관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요.　／

자력식이므로 전원을 사용하지 않습니다.


기계적 검출로 신뢰성이 높고 전기적 노이즈가 있는 환경에서도 이용할 수 있습니다.


보수가 간단합니다.
무급유·무점검으로 장기간 연속운전이 가능합니다.


현장 환경에 맞추어 폭넓은 라인업을 준비하고 있습니다. 자세한 내용은 제품 라인업을 참조해 주세요.

※ 자세한 내용은 카탈로그나 취급 설명서를 참조하십시오.

스피드 릴레이의 주요 구조는 영구 자석이 달린 샤프트와 그 주위에 로터가 달린 구조입니다. 기계장치의 샤프트에서 속도개폐기의 샤프트로 회전이 전달되면 영구자석도 함께 회전. 그리고 이 영구자석의 회전속도에 비례하여 로터에도 회전력이 생깁니다.이 때 로터에서 늘어나는 접점 조작 레버가 마이크로 스위치를 누르도록 설계되어 있습니다. 또한 복귀 레버와 설정 스프링에 의해 접점 조작 레버가 제어되고 슬립에 의해 회전 속도가 떨어지면 로터의 회전력보다 복귀 레버의 힘이 이깁니다. 그리고 접점 조작 레버가 마이크로 스위치를 억제하는 힘이 없어져 슬립을 검출할 수 있습니다.

과속 검출은 이 반대로 통상 정격 상태에서는 마이크로 스위치를 누르지 않는 상태에서 과속에 의해 마이크로 스위치를 누르도록 스프링이 조정되어 있습니다.

회전을 받아들이는 방법에 따라 설치 위치가 바뀝니다.
방법은 두 가지로 커플링 등을 통해 회전체에서 직접 받아들이는 방법, 또는 벨트에 터치풀리를 누르는 방법입니다.

샤프트 입력 타입은 커플링으로 기계 장치의 회전체와 연결하십시오.

구동 롤러 타입은 터치 풀리가 벨트에 수직이 되도록 밀어 주십시오.

접점 출력에 결선해 주세요.전원은 필요 없습니다.

컨베이어 벨트 속도에 맞춰 사전에 조정하여 출하하므로 현지 조정은 필요 없습니다.

※상세한 내용은 취급설명서를 참조해 주십시오.


＼　관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요.　／

주의 1) 내부 구조상 그림 A-A', B-B'가 수평이 되도록 장착해 주십시오.

주의 2) 제품 개량을 위해 사양 및 외관 치수를 변경할 수 있습니다.

주의 3) 플랜지형은 설치 공간 전면을 밀폐 구조로 함으로써 IP55로 사용할 수 있습니다.
