컨베이어 보호 기기
스피드 스위치

컨베이어나 기계 장치의 슬립과 과속을 검출합니다.



스피드 스위치는 컨베이어나 기계장치의 샤프트스피드를 상시 감시하여 슬립 검출 또는 과속을 검출하여 알려드립니다.

메리트

  1. 벨트 슬립을 검출함으로써 컨베이어 화재나 슈트 막힘을 미연에 방지할 수 있습니다.

  2. 벨트의 파열을 조기 발견하여 슈트 막힘이나 낙광을 최소화할 수 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

스피드 스위치의 특징

스피드 스위치는 크게 두 종류로 나뉩니다. 하나는 원푸시 설정 타입, 다른 하나는 초저속 회전 타입입니다.
각각의 특징은 다음과 같습니다.

<원푸시 설정 타입>

비접촉으로 검출

근접 스위치를 이용하여 비접촉으로 속도를 측정할 수 있으며 소모품이 없습니다.

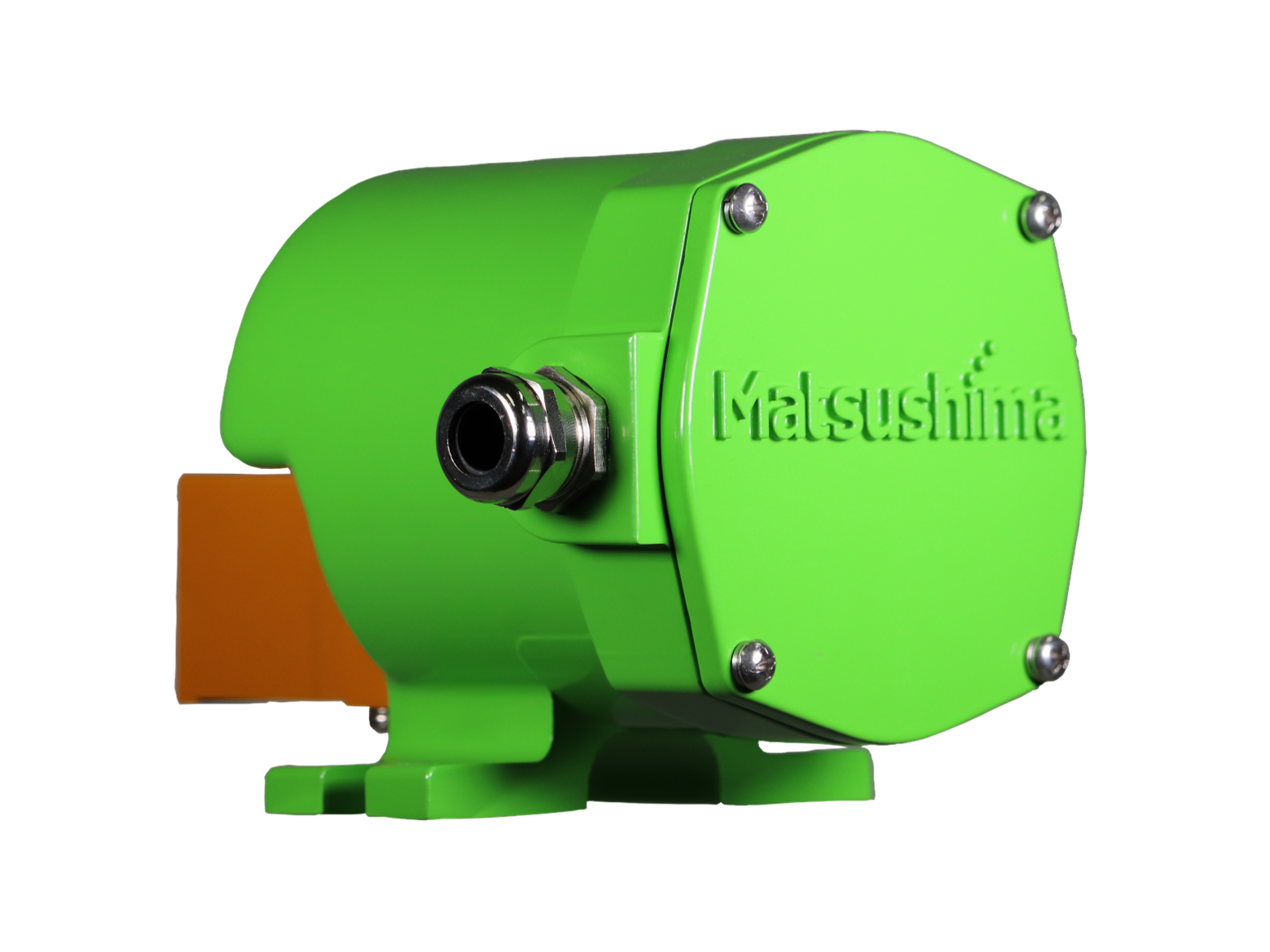

(사진 : ESPB-050)

<원푸시 설정 타입>

원푸시
편리한 조정

원푸시 타입은 버튼을 누르는 것만으로 회전수를 자동으로 기억. 기억된 회전수에서 5% 이상 속도가 떨어지면 검출하여 알려드립니다. 필요에 따라 조정 버튼으로 설정값을 자유롭게 바꿀 수도 있습니다.

<원푸시 설정 타입>

설치 환경에 맞춘
풍부한 라인업

설치 환경에 맞게 4가지 유형 중에서 선택하실 수 있습니다.
일체형, 분리형, 판넬 설치형, 구동롤러형

※ 분리형 근접 스위치는 최대 1km까지 연장 가능합니다.

<초저속 회전 타입>

초저속 회전에 대응

회전속도 0.1~99.9rpm의 샤프트스피드에 대응하는 초저속회전 타입도 준비되어 있습니다.

(사진 : ESKB-610M)

※상세한 내용은 취급설명서를 참조해 주십시오.

동작원리

원푸시타입

근접 스위치를 이용해 비접촉으로 계측합니다.

기계 장치의 샤프트에 자성체 검출편을 설치하고 검출편 앞에 근접 스위치를 설치합니다. 샤프트가 회전하면 검출편은 근접 스위치 앞을 샤프트의 회전 속도에 맞춰 여러 번 통과하게 됩니다. 이때 근접 스위치에서는 금속 조각이 앞을 통과할 때마다 펄스 신호가 발생합니다. 이 펄스 신호의 주기는 샤프트의 회전 속도에 따라 변화하므로 이것에 의해 회전 속도를 계측할 수 있습니다.

초저속 타입

사진:ESKB-610M

내장된 엔코더로 저속 회전 고정밀 검출

샤프트로부터의 회전은 내장된 엔코더에 전달됩니다. 엔코더는 200P/rev의 고정밀로 회전수를 펄스 발신합니다. 펄스 신호는 변환기부에서 회전수로 환산됩니다.
0.1rpm의 초저회전수라도 6초만에 검출하여 빠른 검출이 가능합니다.
물론 오버스피드 검출에도 가능합니다.

사용 방법

Ⅰ.원푸시 타입의 경우


1.설치 위치를 정함

근접 스위치의 경우 샤프트에 검출편을 설치할 수 있는 곳을 찾습니다.설치 위치가 좁은 경우 분리형을 선정하십시오.구동 롤러 방식을 선정한 경우 검출편은 사용하지 않습니다.자세한 내용은 취급설명서를 참조해 주십시오.


2. 설치

스피드 스위치 설치 전에 검출편(폭 40mm 이상)을 샤프트에 용접하는 등 고정해 주십시오.복수의 검출편을 붙이는 경우는 원주상에 균등하게 배치해 주세요.
또한, 검출편과 근접 스위치의 거리는 18mm 이내로 해 주세요.


3. 배선

전원과 접점 출력을 결선해 주세요.


4. 조정

버튼을 원 푸시하는 것만으로 회전수를 자동으로 기억합니다.기억된 회전수에서 5% 이상 속도가 떨어지면 검출하여 알려드립니다.

필요에 따라 조정 버튼으로 설정값을 바꿔주세요.


※상세 내용에 관해서는 취급 설명서를 확인해 주세요.

Ⅱ.초저속 타입의 경우

1.설치 위치를 정함

큰 충격이나 진동이 적은 장소에 설치하십시오.


2. 설치

컨베이어 측 샤프트와 스피드 스위치 샤프트를 커플링 등으로 연결합니다.


3. 배선

전원과 접점 출력을 결선해 주세요.


4. 조정

MOD버튼에서 측정모드로 전환하고 INC버튼으로 회전수를 입력합니다.



※상세 내용에 관해서는 취급 설명서를 확인해 주세요.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

멘테넌스

근접 스위치 부분에 자성체 분진 등이 부착되면 동작 불량의 원인이 되므로 정기적으로 청소해 주십시오. 또한, 청소 시는 설비가 정지해 검출편이 회전하고 있지 않은 것을 확인하고 실시해 주세요.

제품 라인업

외형도

ESPB-050

ESPB-051/TL-N20MD1

ASTC-051/TL-N20MD1

ESAW-102/302

ESKB-610M/MU
