벨트 티어 디텍터

벨트 티어로 인한 벨트 부상을 최소화로 할수 있습니다.


벨트 티어 디텍터는 컨베이어 벨트의 슈트 아래에서 발생하는 벨트의 찢어짐을 검출하는 센서입니다. 벨트 부상을 최소화하여 보전비 경감에 공헌합니다. 파이프 컨베이어에도 대응합니다.

메리트

  1. 벨트 손상을 조기 발견하고 설비를 정지시킴으로써 막대한 보수 비용의 발생을 억제할 수 있습니다.

  2. 컨베이어 벨트나 설비에 대한 피해를 최소화할 수 있습니다.

  3. 복구 작업이 짧아지기 때문에 생산 손실을 최소화할 수 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

벨트 티어 디텍터의 특징

반복적으로 사용할 수 있습니다.

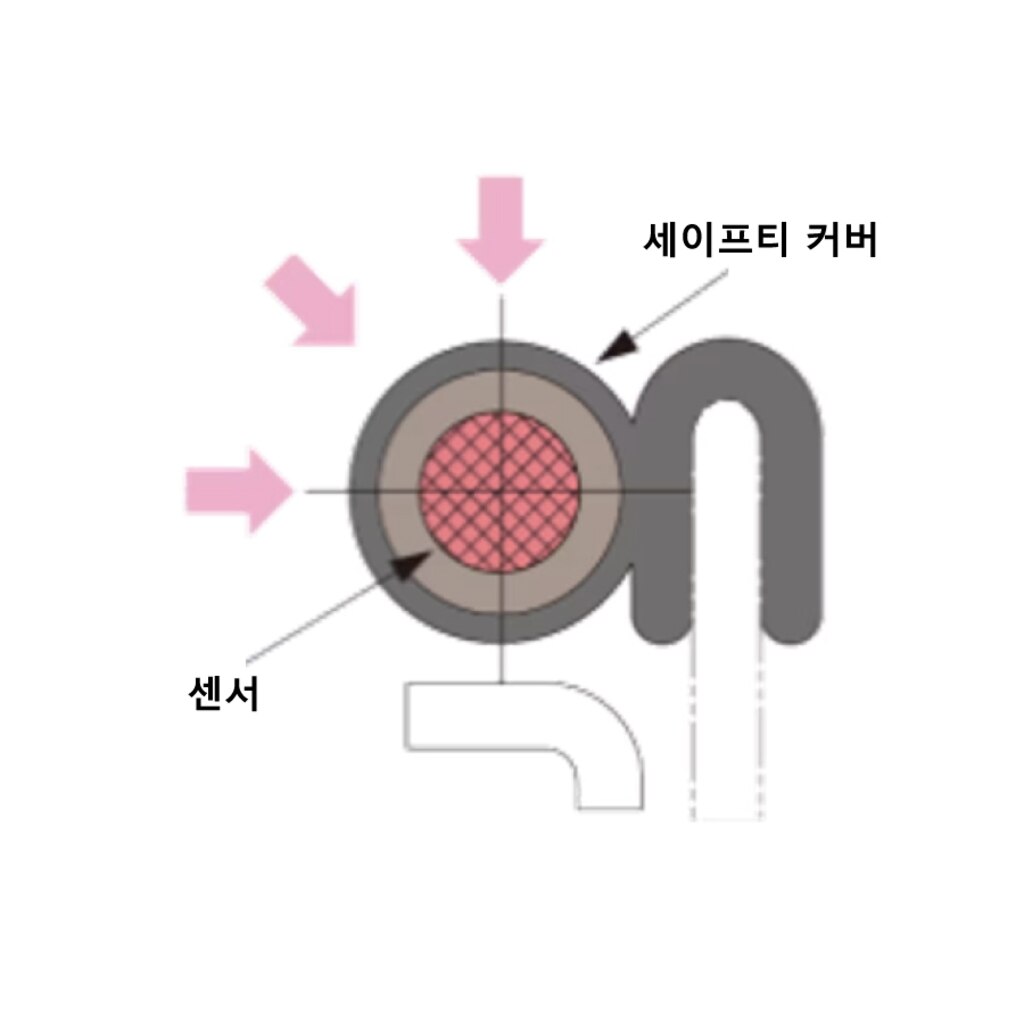

케이블 스위치는 안전 커버로 보호되어 내후성 및 내구성이 우수하며 높은 검출 감도를 유지하면서 장기간 사용하실 수 있습니다.
케이블이 손상된 경우 안전 커버별 부품 교체가 가능합니다.

설치가 간단합니다

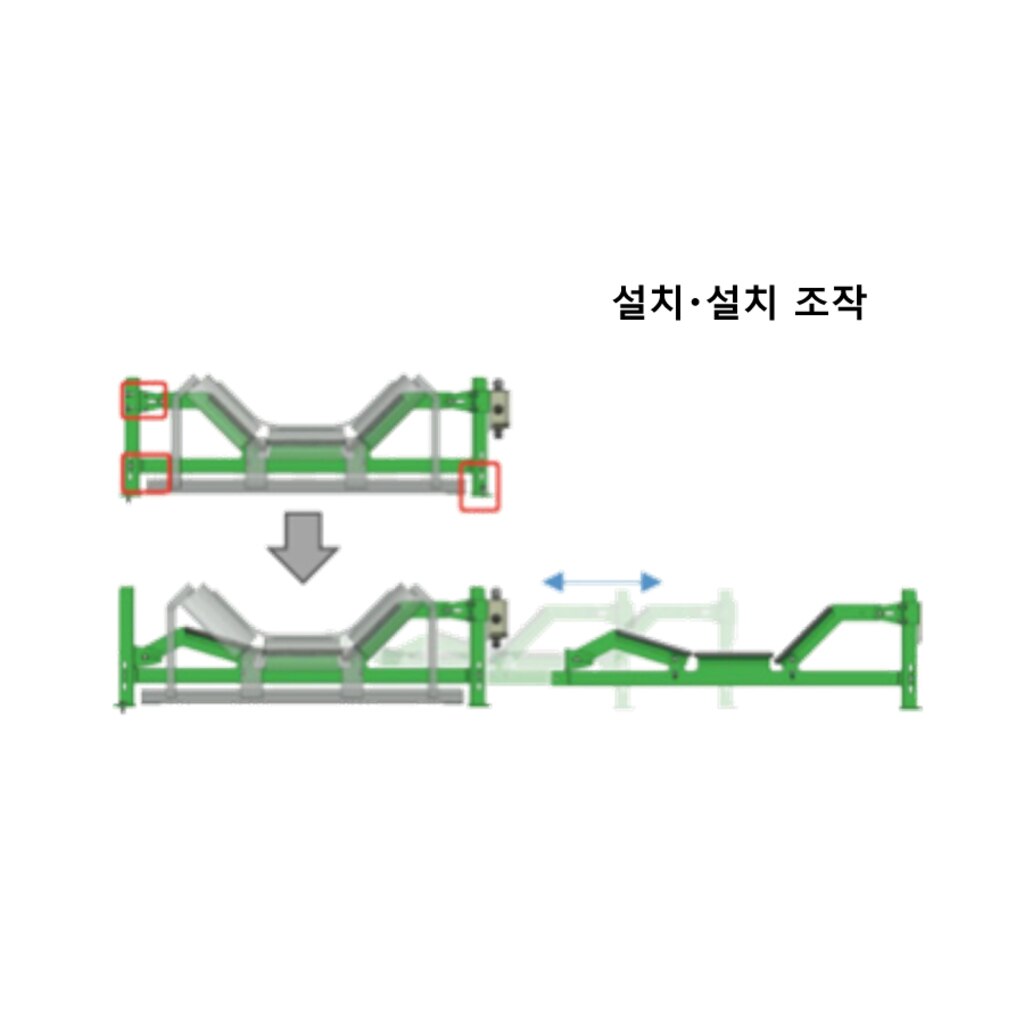

트러프각도 부분이 가변식이므로 설치 및 분리할 경우 플랫한 상태로 벨트 옆에서 슬라이드하여 넣고 뺄 수 있습니다. 따라서 벨트를 들어올리는 등의 작업 부담이 없습니다.

※ 트러프 각도가 가변되지 않는 고정 타입도 제작하고 있습니다.

현장에서 트래프 각도에 맞게 조정

컨베이어의 트로프각에 맞춰 센서 각도를 조정할 수 있습니다.사전에 트로프각을 모르는 경우에도 현지에서 조정할 수 있기 때문에 다루기 쉽습니다.

맞춤형 대응

독자 설계된 컨베이어 벨트에도 대응합니다.설비 도면에서 기설 컨베이어에 맞춘 벨트 티어디텍터의 설계·제작도 가능합니다.

예: 파이프 컨베이어

※상세한 내용은 취급설명서를 참조해 주십시오.

동작 원리

벨트 티어 디텍터는 튜브 모양으로 되어 있으며, 플러스와 마이너스 케이블이 떨어져 배치되어 있습니다.이 케이블들에는 변환기로부터 전압이 공급되고 있는 상태입니다.

이 튜브가 외력에 의해 찌그러지면 내부의 플러스와 마이너스 케이블이 접촉해 전기가 통함으로써 검출하는 구조입니다.

이 센서를 슈트 아래 임팩트 롤러 옆에 배치해 두면 이물질이 벨트를 관통했을 경우 이물질이 센서(튜브)를 눌러 센서가 작동하게 됩니다.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

사용 방법

1.설치 위치를 정함

벨트 찢어짐이 발생하면 곤란한 슈트 아래에 센서를 설치합니다.
슈트 아래에 있는 임펙트 롤러 개수만큼 센서를 준비합니다.그 이유는 이물질이 벨트를 관통하면 이물질이 롤러에 걸려  갈라지기 시작하기 때문입니다.

2. 설치

현장 설치를 고려하여 트러프각도를 자유롭게 조정할 수 있는 기구를 채택. 벨트를 들어올릴 필요가 없기 때문에 체인 블록이 필요 없고 쉽게 장착 및 분리할 수 있습니다.

기존 대비 작업시간 1/2로 절약이 가능합니다.

3. 배선

1대의 변환기에 max.5대의 센서를 장착할 수 있습니다.
변환기는 접점 홀드 출력을 위해 한 번 동작 검출하면 리셋 버튼으로 해제 또는 전원을 OFF하지 않는 한 접점 출력을 계속합니다.

결선은 직렬로 연결되어 접속 케이블이나 스위치에 단선
사고가 발생했을 때에는 즉시 단선 검출을 출력합니다.

4. 조정

2점의 나사를 풀면 현장에서 트러프각도 조정을 쉽게 할 수 있습니다.

※ 상세 내용은 취급 설명서를 참조해 주세요.



멘테넌스

  1. 1달 내지 3개월에 한번은 정기적인 점검 부탁드립니다.
  2. 특히 수송량이 많은 곳이나 퇴적물이 많은 곳은 점검 빈도를 늘려 주세요.
  3. 센서 위 또는 주위에 퇴적물이 1cm 이상 있는 경우 제거하십시오.
  4. 진동이 심한 장소에서는 설치 볼트의 풀림 등이 없는지 확인해 주십시오.
