ベル計・レベルスイッチ <粉体/液体/スラリー>

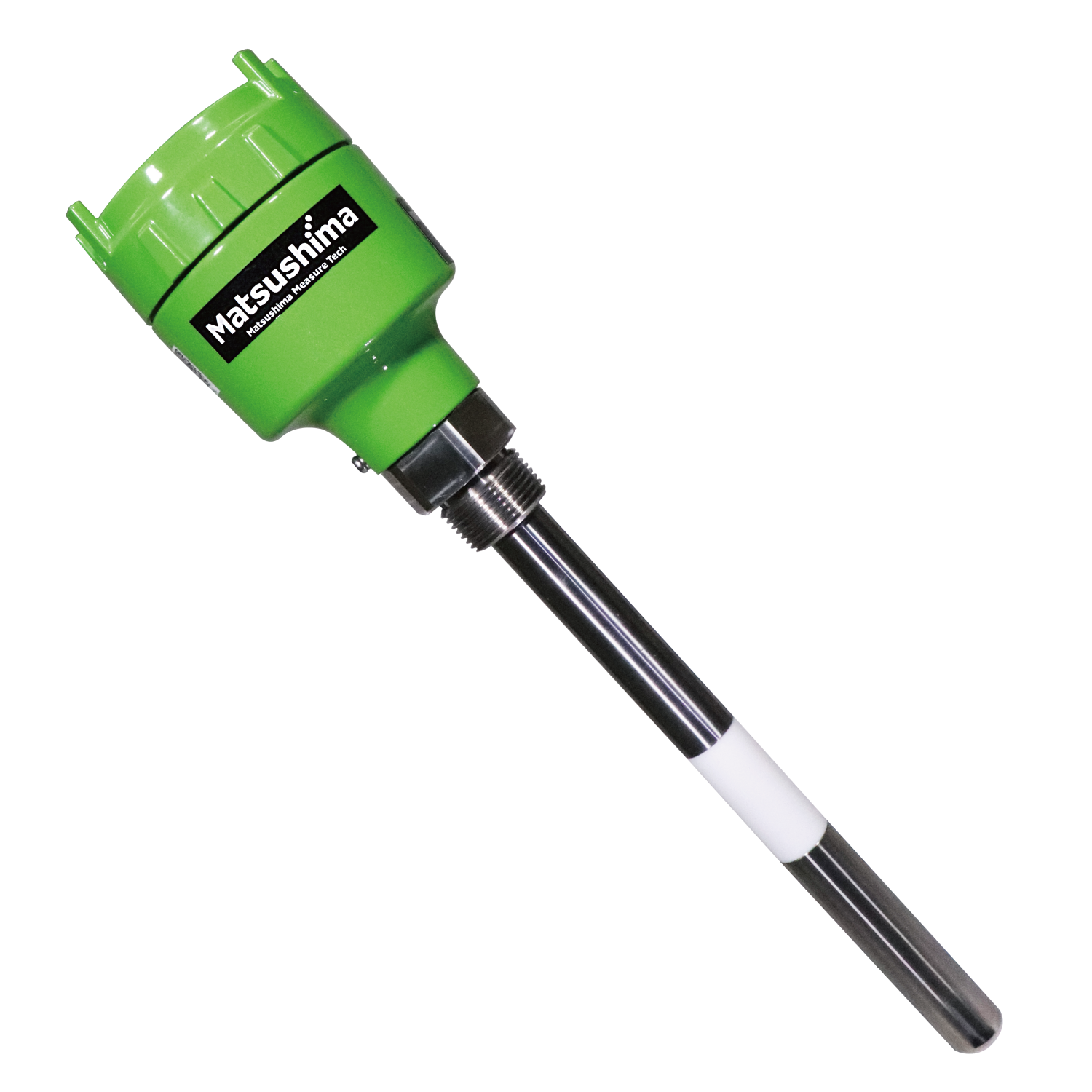

アドミタンス式レベルスイッ

付着の影響を受けにくい静電容量式レベルスイッチです

アドミタンス式レベルスイッチは、測定物の付着に強い静電容量式レベルスイッチです。液体・粉体・スラリーにご利用いただけます。

メリット

  1. 液体・粉粒体はもちろんスラリーなどの粘性の高い付着しやすい測定物を誤動作せずに検出できます。
  2. 低感度から高感度まで一種類の基板で対応。測定物の静電容量の違いに合わせて基板を交換する必要がありません。予備基板の準備も必要最低限でOKです。
  3. 検出できるのか不安な方にサンプルテスト確認サービスをご用意。テスト後問題ないことを確認してご採用いただけます。


\ 関連する資料のダウンロードやお問い合わせはこちら /

【注意】ネットでの販売は形式MAL-110(L寸法[250mm)が対象となります。

アドミタンス式レベルスイッチの特長

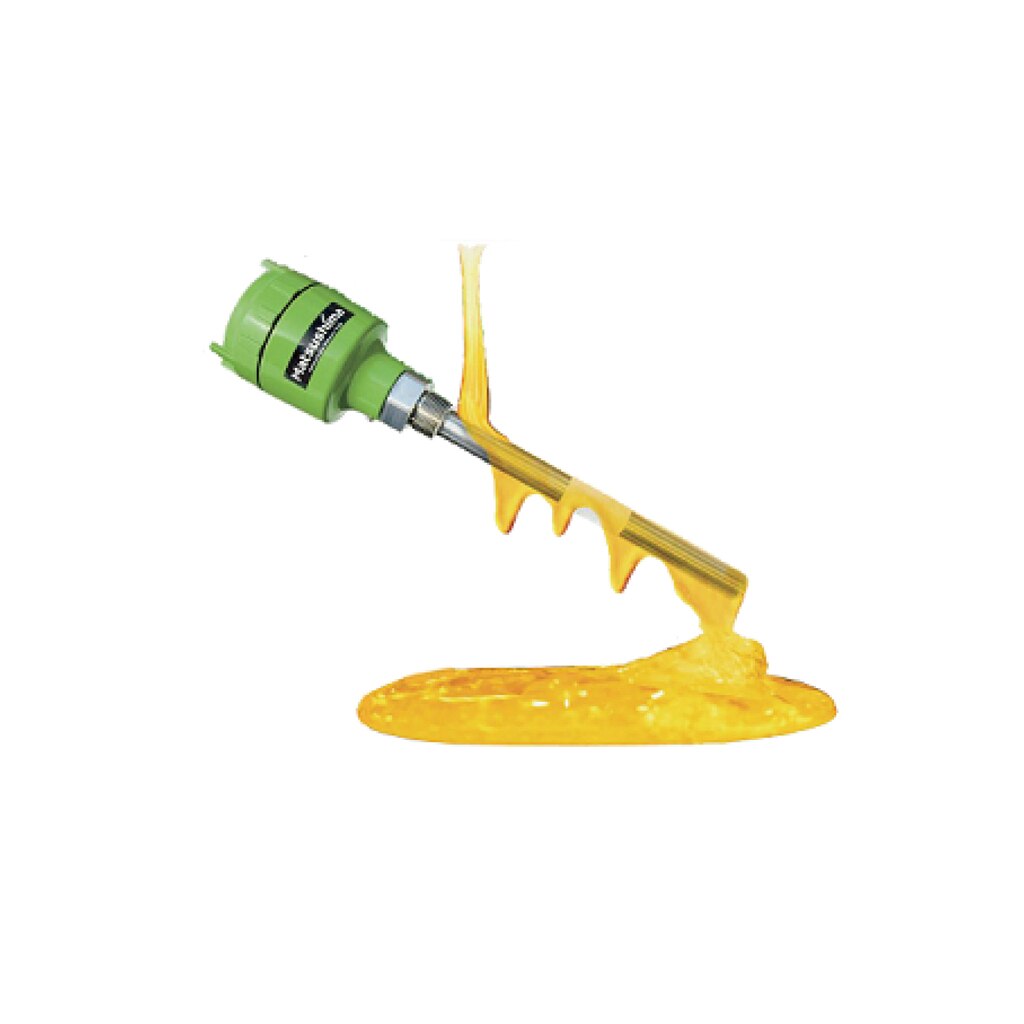

付着の影響を受けにくい

プローブの先端の検出電極で測定物の静電容量の変化を捉えているので、タンクやセンサの根本に付着する測定物の影響を受けません。

ガード電極技術

一般的にはプローブの長さによって検出感度が変わりますが、ガード電極がこの変化をカットします。そのため一種類の基板だけで全機種をカバー。予備基板を複数準備する必要がありません


現場の使い勝手を重視した
6つの機能

  1. 外からわかる2色LED動作表示灯
  2. ねじが脱落しないネジアップ式端子台
  3. 配線しやすい310°回転ハウジング
  4. 上・下限設置に合わせた検出動作切替
  5. フリー電源。
    AC/DC22~264V 50/60Hz
  6. 標準で150℃に対応

を標準搭載しています。
詳細はカタログをご覧ください。

動作原理

アドミタンス(Y)と一般的なキャパシタンス(C)の関係式は次の様になります。

測定物の容量性をCとした場合、
  Yc=jw C
   Yc:容量性アドミタンス
   j :虚数
   w :交流角周波数
   C :静電容量(測定物の容量性)
Cが大きくなるとYcも大きくなる。

アドミタンス式レベルスイッチは、このコンデンサの電気的性質に基づいて貯蔵レベルを検出します。

使い方

1.取付位置を決める

天井またはタンク側壁に取り付けます。故障や誤検出の原因となるノッカーなどの激しい振動源の近くは避けて設置ください。取付位置にお悩みの場合はマツシマメジャテックへご相談ください。

2. 取付

投入中の測定物が電極に直撃すると破損の原因になりますので避けてください。保護板を取り付けると効果的です。また、下限側壁に取り付ける場合は、プローブを20°以上傾けるとプローブへの負荷を軽減できます。


3. 配線

最初に、アースを必ず取ってください

電源はフリー電源でAC/DC22~264V 50/60Hz対応します。出力信号はSPDTになり接点容量はAC250V,5A/DC30V,5Aです。

4. 調整

感度調整は4段階です。更に微調整が可能です。

次に検出動作切り替えスイッチを設定して、上限用または下限用の接点出力動作とランプ表示を設定してください。

※詳細に関しては取扱説明書をご覧ください。



NEWラインナップにL寸法可変型追加!

粉体検知において安息角の影響でL寸法の調整が必要な時や、設計変更等で検出部の長さの変更が発生した場合、L寸法可変型が最適です。
セットネジを緩めるだけで簡単にL寸法の調整が可能です。
アドミ_L寸法可変型


\ 関連する資料のダウンロードやお問い合わせはこちら /

【注意】ネットでの販売は形式MAL-110(L寸法[250mm)が対象となります。

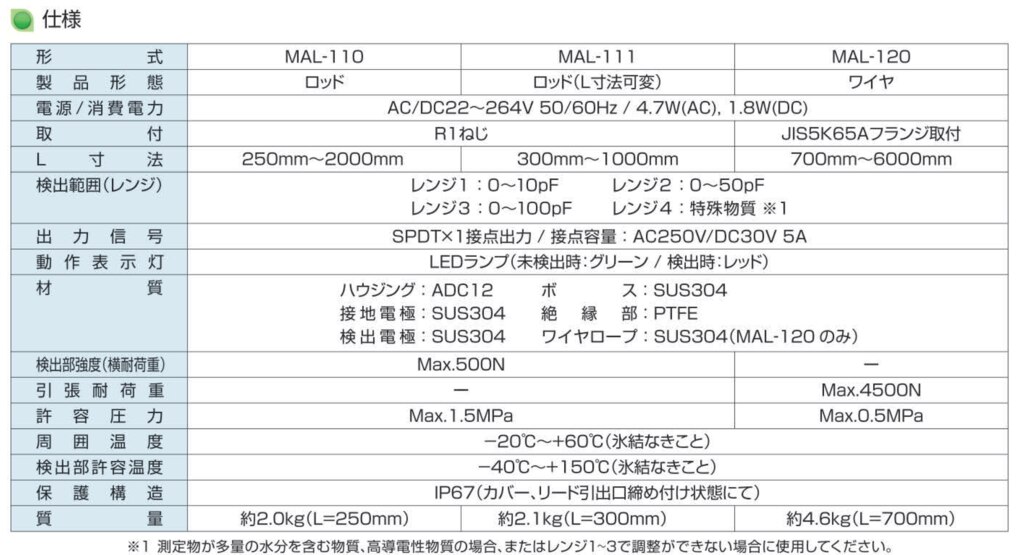

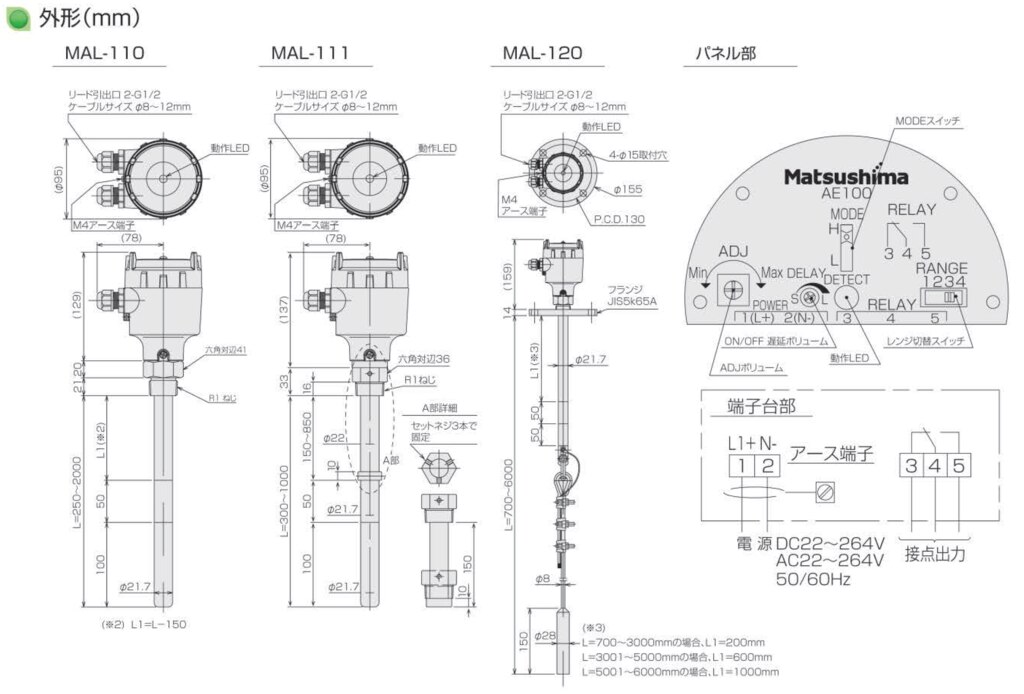

製品ラインナップ

以下の通り3つのラインナップをご用意しております。
