変位検出器

ダンサロールの変異計測

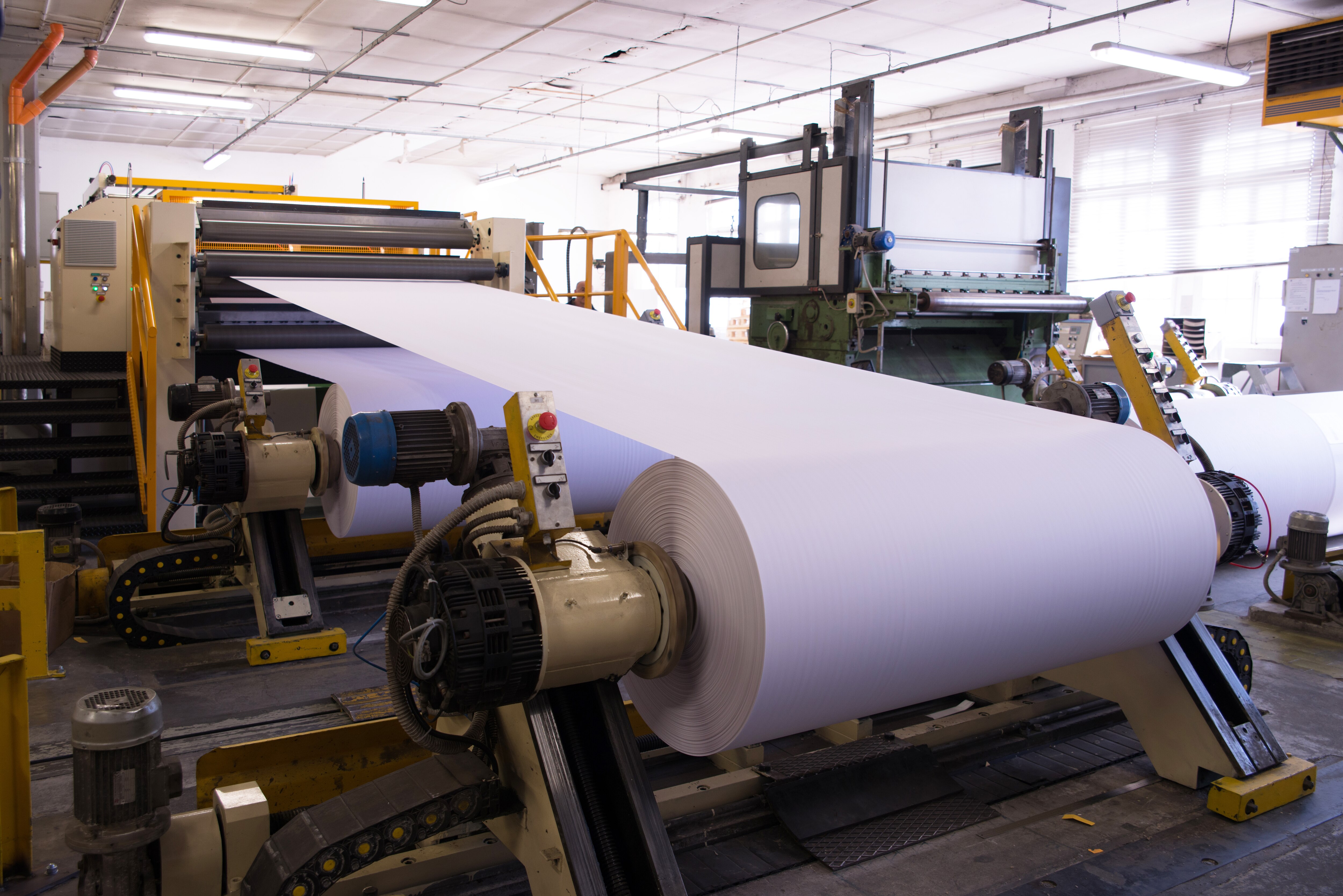

変位検出器とは、巻き取り機の速度制御で使用されるダンサロールの変位検出器として主に製紙工場で多く利用されています。シンクロ発信機を屋内型防塵ケースに内蔵しているので耐久性に優れています。

導入のメリット

ダンサロールの動きに合わせその変位を機械的に検出しダイレクトに電圧信号で出力できるため、リアルタイムな制御が可能になります。



\ 関連する資料のダウンロードやお問い合わせはこちら /

変位検出器の特長

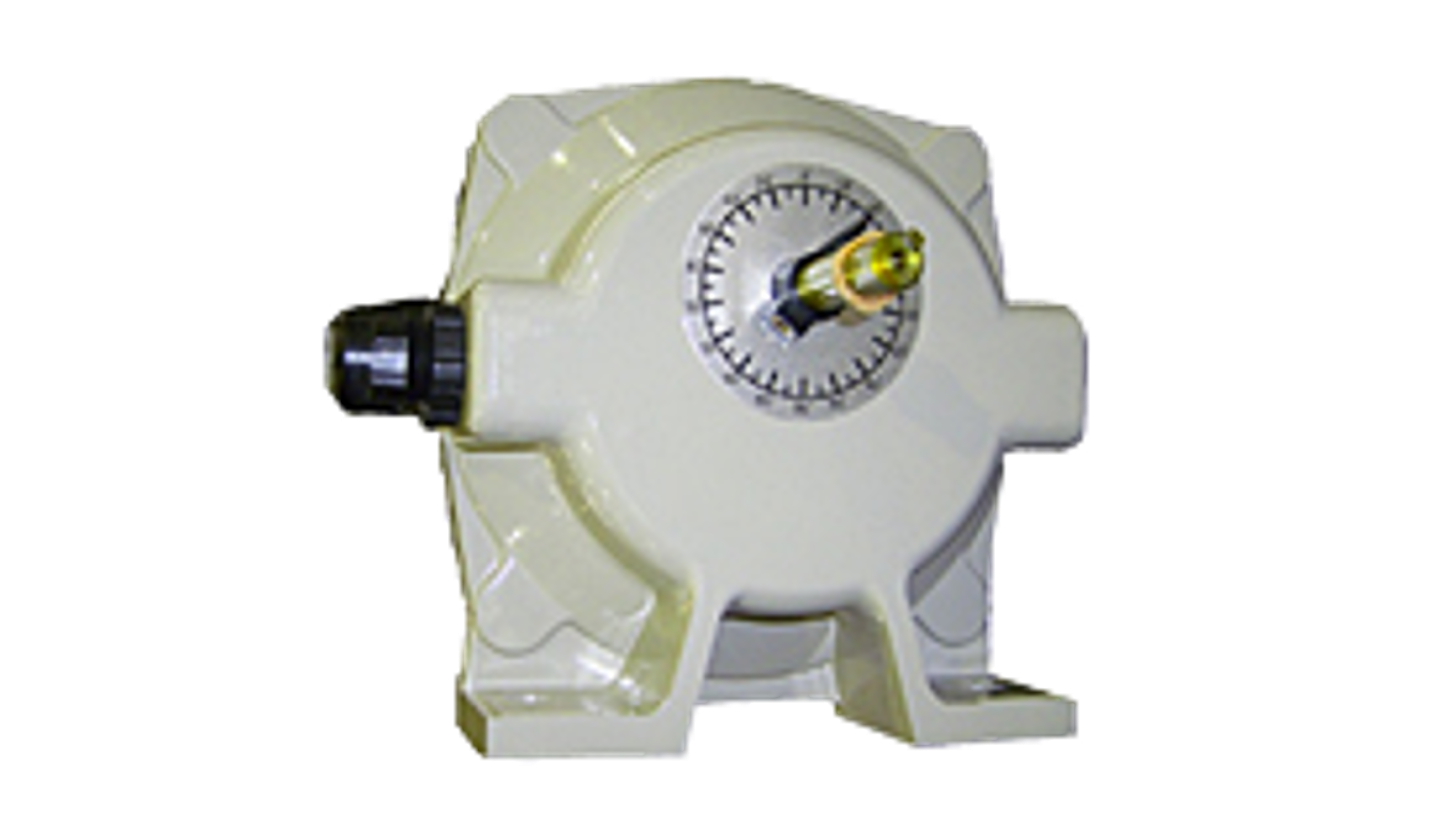

変位検出器 形式 YVGC-500W

耐圧防爆形 変位検出器

形式 YVGCM-790

ノイズに強い

シンクロ発信器を内蔵し、その出力電圧は±82Vと高いため、電気的外乱の影響を受け難く配線工事が容易です。使用変位角度は±60degです。
入力軸部に指針を設け、目視でも変位量の確認が出来ます。



極限リミット搭載

シンクロモータに加え、極限の接点信号用のマイクロスイッチを内蔵しています。



防爆対応

防爆エリア用に耐圧防爆仕様(d2G4)も製作しています。



※詳細はカタログや取扱説明書をご覧ください。

動作原理

変位検出器は、シンクロ発信機と両端検出用リミットスイッチを内蔵した機械軸の変位検出センサです。

機械軸の変位量をシンクロ発信機の回転角度で検出し交流電圧の変化として出力するので、ノイズの影響を受けずに信号の送信を行うことが出来ます。

メンテナンス

定期点検を実施ください。

変位検出器の周囲に多量の粉塵が堆積する場合は、定期的に清掃してください。
据付部や軸連結部分のネジに緩みがないかチェックしてください。カバーのボルトは確実に閉まっていることを確認してください。1箇所でも緩みがあるとダストや水分が侵入し、故障の要因となります。

製品ラインナップ

仕様

形  式

変位検出器

YVGC-500W

防爆形 変位検出器

YVGCM-790

保護構造 IP55

d2G4(工場耐圧防爆)

許容温度 -10~50℃ -10~50℃
操作電源 200/220V  50/60Hz 200/220V  50/60Hz
接点容量 250V  AC  6A 250V  AC  6A
使用変位角 ±60° ±60°
最大変位角 ±140° ±10° ±140° ±10°
最大出力電圧 82/90V  200/220V  90° 82/90V  200/220V  90°
絶縁耐力 1500V  AC 1min 1500V  AC 1min
歯  車  比 1/1 1/1
塗  装  色 5Y7/1 5Y7/1
質  量 3kg 27kg





外形図

形式 YVGC-500W


形式 YVGCM-790

接続図

製品ラインナップ

仕様

形  式

変位検出器

YVGC-500W

防爆形 変位検出器

YVGCM-790

保護構造 IP55

d2G4(工場耐圧防爆)

許容温度 -10~50℃ -10~50℃
操作電源 200/220V  50/60Hz 200/220V  50/60Hz
接点容量 250V  AC  6A 250V  AC  6A
使用変位角 ±60° ±60°
最大変位角 ±140° ±10° ±140° ±10°
最大出力電圧 82/90V  200/220V  90° 82/90V  200/220V  90°
絶縁耐力 1500V  AC 1min 1500V  AC 1min
歯  車  比 1/1 1/1
塗  装  色 5Y7/1 5Y7/1
質  量 3kg 27kg





外形図

形式 YVGC-500W


形式 YVGCM-790

接続図
