粉塵計

集塵機用線上粉塵計




粉塵計是指監視集塵機的揚塵的粉塵計(粉塵濃度計)。

24小時連續監視集塵機的微量洩漏。粉塵開始洩漏便能即刻檢出後通知。



優點

  1. 24小時監視下不會放走任何微量洩漏。實現預知保養

  2. 因為沒有突發的粉塵洩漏,可以減輕定期點檢的負擔,節省人力

  3. 可以將濾袋用到最後。降低保養成本


\ 相關資料的下載或諮詢在此 /

粉塵計的特長

粉塵計採用摩擦靜電(電荷)方式。其特長如下。

代替人24小時間監視
微量的洩漏也不放過

代替人常時測量(0.1~1000mg/㎥)。粉塵在超過規定値之前就先通知。可以將濾袋用到最後,實現ECO保養。

JIS規格為基準的粉塵計

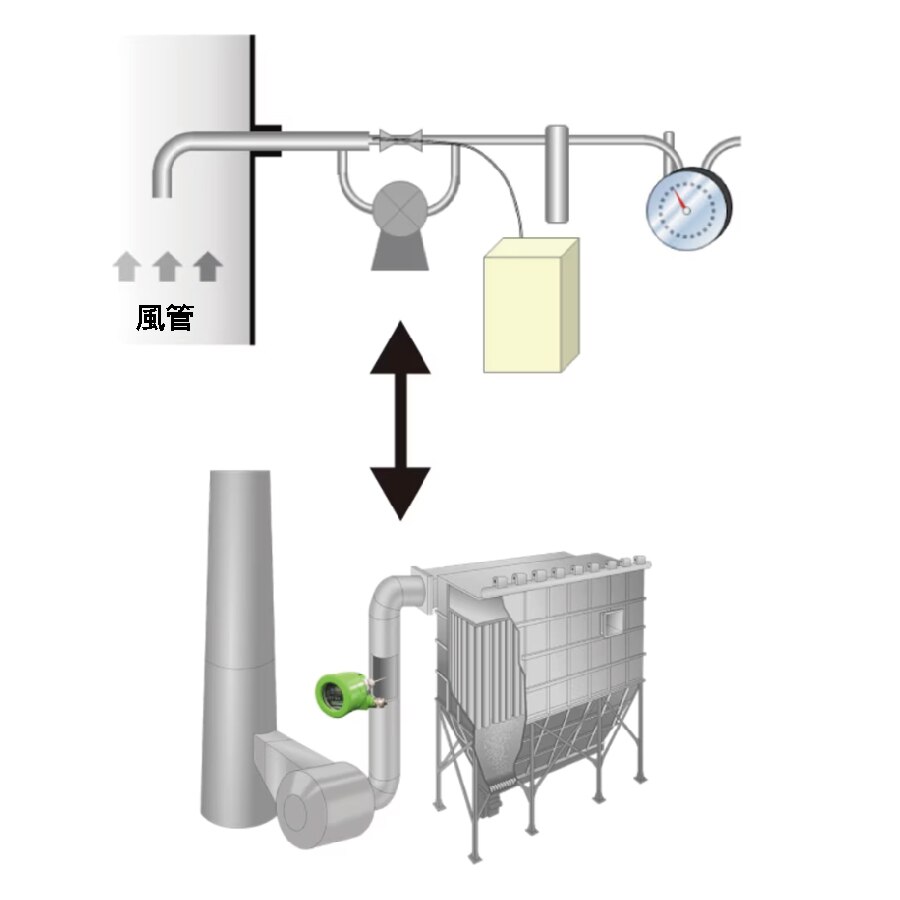

基於性能評價法( JIS B7996 )的粉塵濃度自動測量器。與手動分析法(JIS Z 8808)的相對係數為0.969,高度相關的結果,在手動分析期間也能安心使用。

業界最長2年保固

公司自行設計及生産之下,自發售以來有6,000台以上的實績。公家機關以外,不問業種,有煙囱的各種工廠也常有採用。

動作原理

粉塵計安裝於集塵機的二次側的配管。粉塵計的感應棒會感應到洩漏的粉塵因為接觸或接近時的電荷移動。電荷的移動量作為相對的粉塵濃度來檢出,使用類比輸出的警報接點來通知異常。



\ 相關資料的下載或諮詢在此 /

使用方法

1.決定安裝位置

請安裝在風管內流速在4m/sec以上且有整流作用的直管部。因為彎曲部或極端位置、接近風扇等都會造成亂流而無法穩定測量,敬請避開。

2. 安裝

將附屬的1英吋套筒焊接到有孔穴的風管後,將感應棒插入後旋緊。請務必要接地。

3. 配線

請配線電源、類比輸出與接點輸出。(圖為一體型粉塵計)分離型・高温型・防爆型的感應器與轉換器之間請用專用電線連接。

4. 調整

調整請在流速為定速且濾袋為正常的狀態下實施。一般情況請設定範圍切換開關1~9。必要時請設定積分時間。

※詳細請參閱使用說明書。

保養

長時間使用的粉塵計後,您是否有對健全性有所疑慮。

敝司的設計有考慮到在安裝之後的情形以及備有長期信頼性的服務。

設備取出只需要取下一個螺栓

設備取下時,將附屬在BOSS上的螺栓放鬆即可簡單取出。

POINT!

配線時請多留長度給感應棒要抽出時的空間。

清潔只需濕布來擦拭感應棒

清潔時只需要將濕布擦拭感應棒即可。因為沒有粉塵洩漏就不會有附著,清潔建議配合設備停機時一併進行。

POINT!

感應棒直接清潔的話會使基板短路,請先斷電後戴上絕緣手套,在接地之下進行作業。

對機器的正常性存疑
提供售後服務

如果擔心機器是否正常,可以使用健全性確認的校正與調整服務。

POINT!

可以派遣敝司技術員到現場或是將設備寄送到敝司工廠進行確認。

※詳細請在此確認。



\ 相關資料的下載或諮詢在此 /

產品系列

敝司預想客戶各種的使用現場,準備有4種系列機種。

另外,也能配合現場做對應,例如感應棒長度指定、配合設備的法蘭安裝、專用電線的長度等等。



\ 相關資料的下載或諮詢在此 /
