분진계
더스트 모니터

집진기용 온라인 분진계




먼지 모니터란, 집진기로부터의 분진 누출을 감시하는 분진계(분진 농도계)입니다.

집진기에서 먼지의 미량 누출을 24시간 연속 모니터링.분진 누출 시작을 빠르게 검출하여 알려드립니다.


메리트

  1. 24시간 감시로 미량의 누출도 놓치지 않습니다. 예방보전을 실현합니다.

  2. 돌발 분진 누출이 없어지기 때문에 정기 점검 등의 부담을 경감. 에너지 절감에 공헌합니다.

  3. 필터를 끝까지 다 쓸 수 있습니다.  보전비의 비용 삭감으로 이어집니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

더스트모니터의 특징

분진계 더스트 모니터는 마찰 정전기(전하) 방식을 채택하였습니다. 그 주요 특징은 다음과 같습니다.

사람을 대신해 24시간 감시, 미량의 누출도 놓치지 않습니다.

사람을 대신하여 상시 측정(0.1~1000mg/㎥). 분진이 규제치를 초과하기 전에 알려드립니다. 필터를 끝까지 다 사용할 수 있어 ECO 보전을 실현합니다.

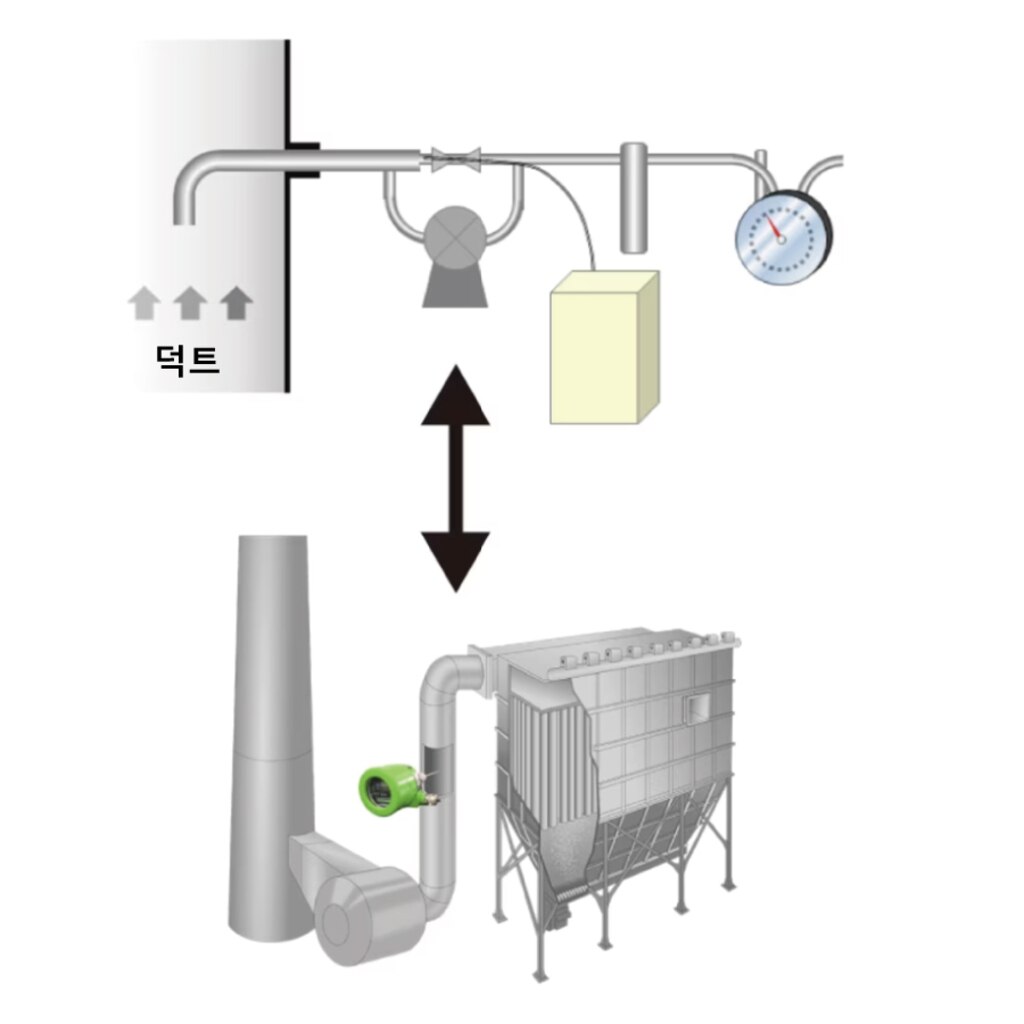

JIS 규격에 준거한 분진계

성능 평가법(JIS B7996)에 근거한 먼지 농도 자동 계측기입니다. 샘플링 분석법(JIS Z 8808)과는 상관계수 0.969와 강한 상관관계가 있어 샘플링 분석을 하지 않은 기간도 안심하고 맡겨 주십시오.


업계 최장 3년 보증

자체 설계 및 생산으로 출시 이후 6000대 이상의 판매 실적이 있습니다. 관공서 설비를 시작으로 업종을 불문하고 굴뚝이 있는 각종 공장에서 채용하고 있습니다.

동작원리

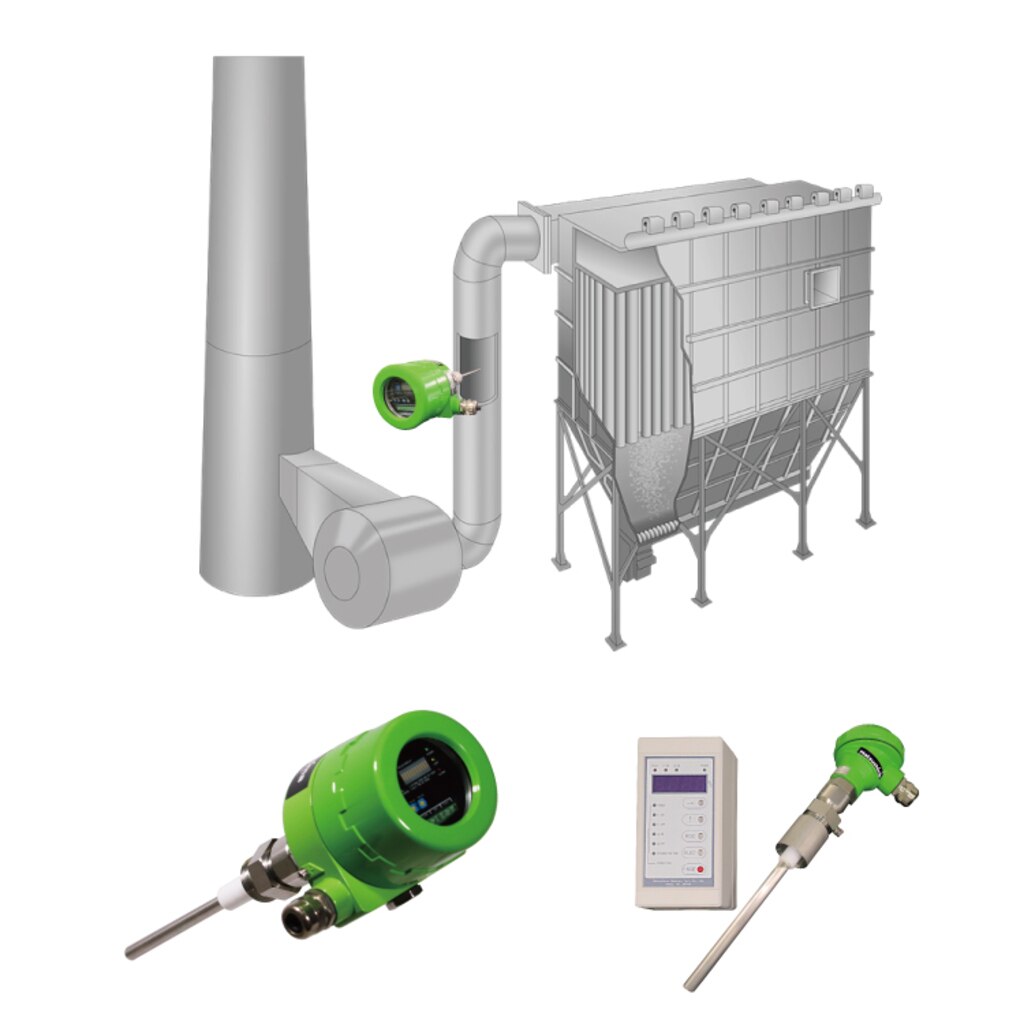

먼지 모니터를 집진기의 2차측 배관에 설치합니다.

먼지 모니터의 로브에 배기가스 중 누출된 분진이 접촉 혹은 근처를 통과함으로써 전하 이동(트리보)이 발생합니다. 전하의 이동량은 분진 농도에 비례한 상대 농도로 검출되며, 이를 아날로그 출력하여 경보 접점으로 이상을 알려드립니다.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

사용 방법

1.설치위치를 정함

덕트 내 유속은 4m/sec 이상으로 정류 작용이 있는 직진부에 장착하십시오. 굴곡부나 극단적으로 조여지는 구간, 팬 근처는 기류가 흐트러져 측정이 안정되지 않으므로 피해 주십시오.

2. 설치

부속의 1 인치 소켓을 구멍이 난 덕트에 용접하고, 거기에 프로브를 삽입해 돌려 넣어 주세요. 반드시 접지를 접속해 주세요.

3. 배선

전원, 아날로그 출력, 접점 출력에 배선해 주세요. (그림은 일체형 더스트 모니터입니다.) 분리형·고온형·방폭형 센서와 변환기 사이는 전용 케이블로 결선해 주세요.

4. 조정

조정은 유속이 일정하고 필터가 정상적인 상태로 실시해 주십시오.통상은 레인지 전환 스위치를 1~9의 범위내에서 설정해 주세요. 필요에 따라 적분 시간을 설정하십시오.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요

멘테넌스

장기간 사용하고 있으면 더스트 모니터의 건전성이 신경 쓰이는 부분이 아닐까요?

마쓰시마 메저 테크에서는 설치 후의 일도 생각하여 설계하고 장기 신뢰성을 고려한 서비스를 준비하고 있습니다.

센서 분리는 볼트 하나만
풀면 됩니다.

센서를 분리할 경우 보스에 부속된 볼트를 푸는 것만으로 프로브를 쉽게 뺄 수 있습니다. 케이블을 분리하는 수고를 덜 수 있습니다.

POINT!

케이블은 프로브를 빼 낼것을 예상하여 여유를 가지고 배선해 주세요.

청소는 웨스로 프로브를
닦기만 하면 됩니다.

청소는 약간 젖은 웨스로 프로브의 오염을 닦아내기만 하면 됩니다. 분진 누출이 없으면 더러워지지 않기 때문에 청소는 설비 정지 타이밍을 추천합니다.

POINT!

프로브를 그대로 청소하면 기판에 쇼트가 발생하기 때문에, 전원을 끄고, 절연 장갑을 하고, 접지를 연결한 채로 작업해 주세요.

기기가 정상인지 궁금하면 건전성 확인 서비스로 확인

기기가 정상인지 궁금하시면 건전성 확인 교정 및 조정 서비스를 이용해 주시기 바랍니다.

POINT!

현장에 저희 서비스 직원이 방문하시거나 저희 공장으로 기기 본체를 보내주시면 확인하겠습니다.

※상세 내용은 여기를 클릭하여 확인해 주세요.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

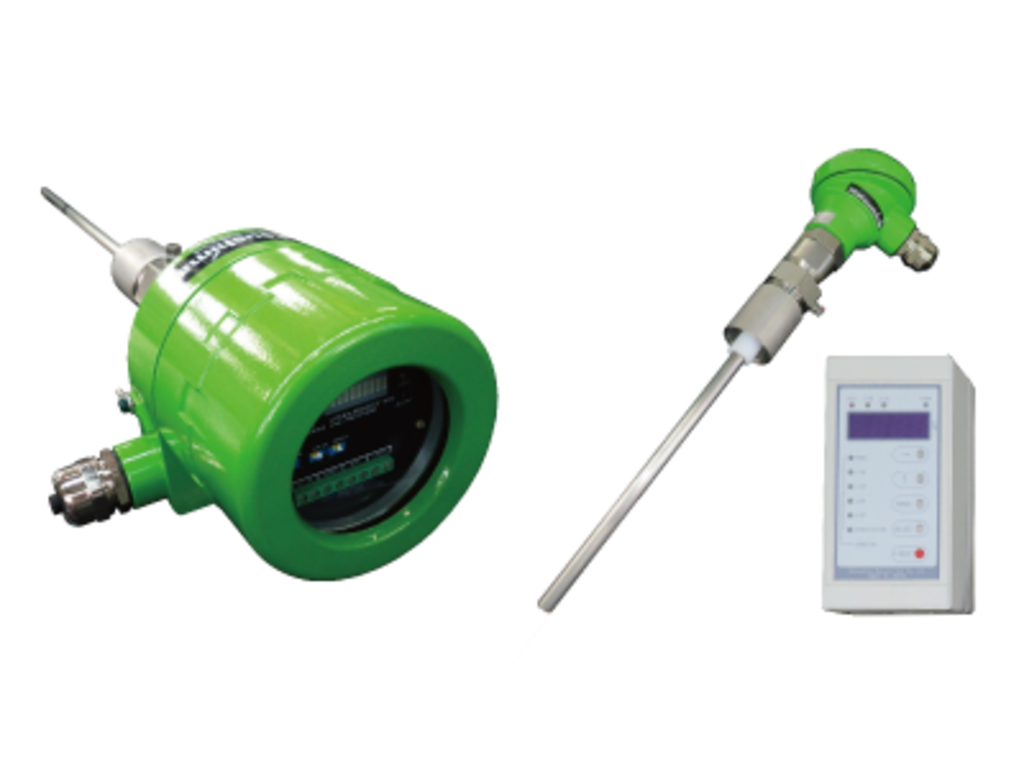

제품 라인업

마쓰시마 메저 테크에서는 고객님의 다양한 사용 상황을 가정하여 주로 4가지 라인업을 준비하고 있습니다.

또한, 프로브길이 지정, 설비에 맞는 플랜지 설치, 전용 케이블 길이 등 현장에 맞게 대응합니다.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /
