泡のある液面をレベル計測する方法
排水ピット設備でのレベル計測事例

ある排水ピットでのレベル計測の課題

液面を計測したいのに、泡表面を計測して、うまく制御できない!

マイクロ波レベル計とガイドパイプで解決!

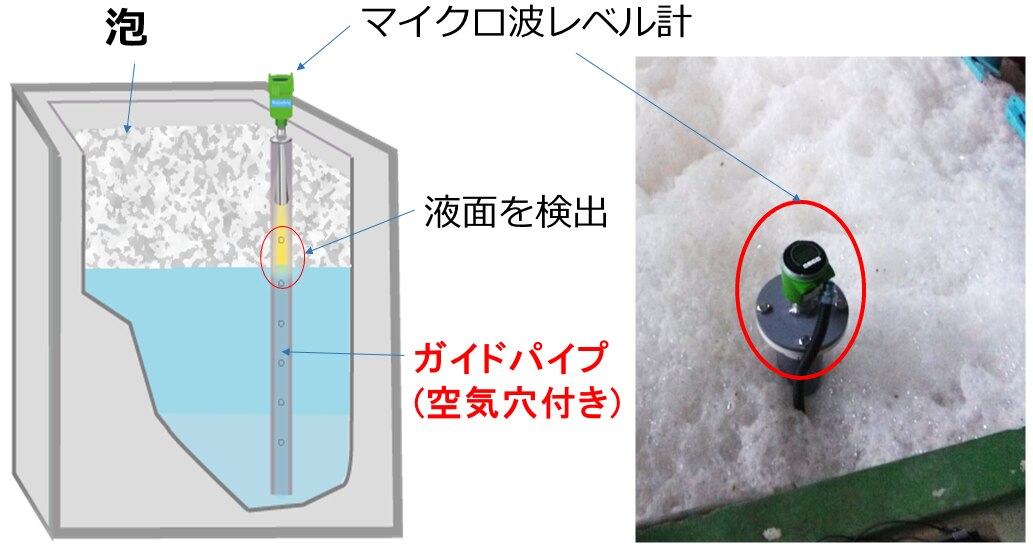

こんな時、ガイドパイプを使用することで泡を回避することができます。
マイクロ波レベル計にご覧のようにガイドパイプを取り付けます。
するとレベル計はガイドパイプ内だけで計測をすることになります。

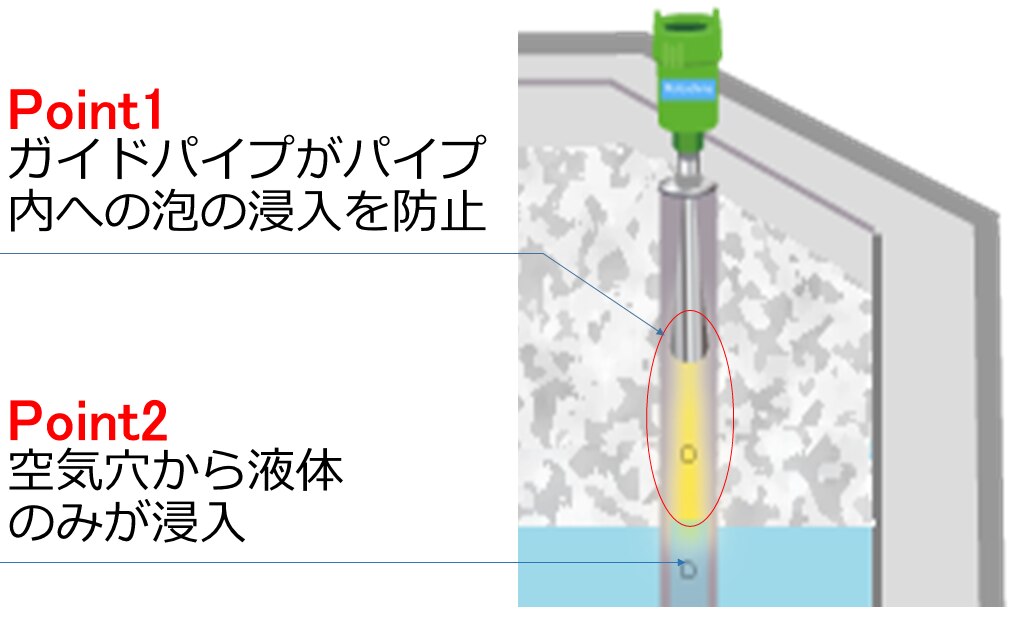

ここでポイントとなるのがガイドパイプに空いた複数の穴です。



ポイント:ガイドパイプを設置して測定


・ガイドパイプは空気や液体が出入りできるよう
 に複数の穴が開いたものを利用します。
・ガイドパイプ内にはほとんど泡が入らず液体
 のみが入るので、液面のみを計測することが
 できます。
