레벨계·레벨 스위치 <분체/액체>

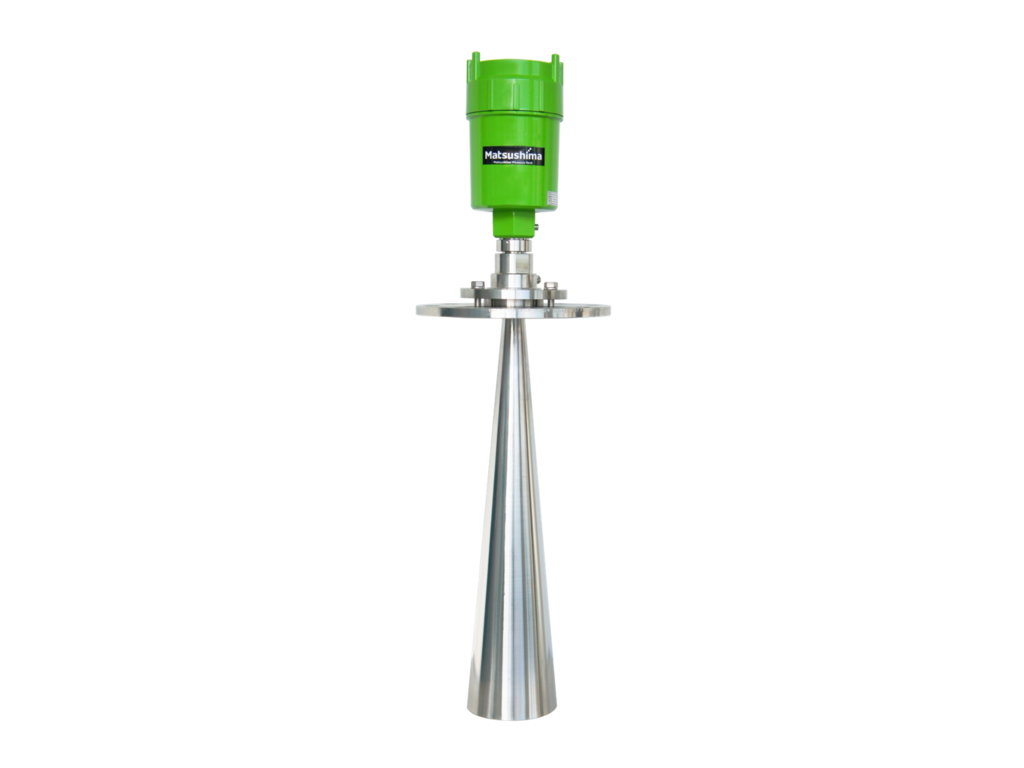

레이더식 마이크로파 레벨계



레이더식 마이크로파 레벨계는 분진·증기·고온 등 어려운 환경에서 탱크나 사일로 내 저장 수준을 비접촉으로 측정할 수 있는 전파식 레벨계입니다. 탱크나 사일로의 재고 관리나 제어에 이용되어 설비의 자동화나 에너지 절감에 공헌합니다.

메리트

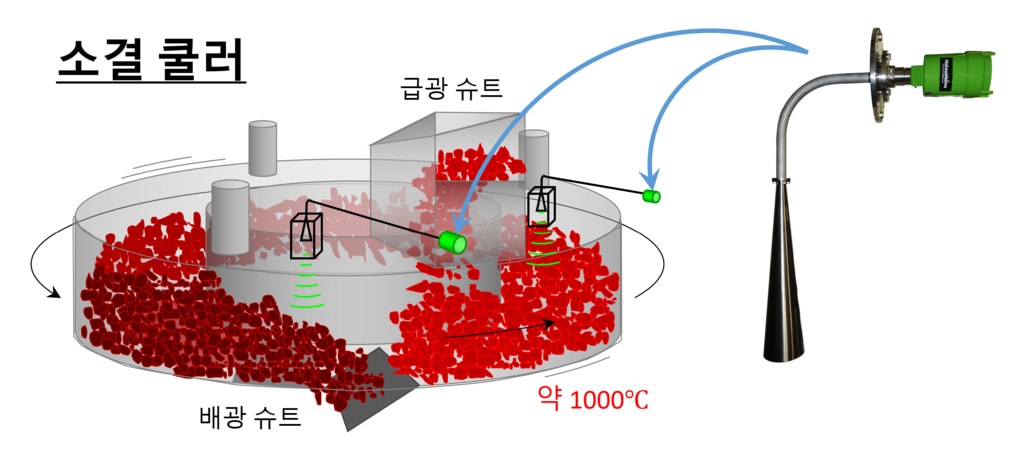

  1. 표준사양으로는 어려운 애플리케이션에서도, 커스터마이즈하여 측정을 가능하게 합니다.

  2. 추종성이 뛰어나, 레벨 변동이 심한 용도에서도 이용이 가능합니다.

  3. 메이커의 조정이 필요한 경우 원격조정으로 비용을 절감할 수 있습니다.


\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

마이크로파 레벨계의 특징

마이크로파 레벨계의 주요 특징은 다음과 같습니다.

풍부한 라인업

액체용, 분체용, 방폭, 각도조정 플랜지, 고정 플랜지 등 표준으로 10종류의 라인업을 준비하고 있습니다.

HART 통신 탑재

HART 통신에 대응한 기기에서의 조정도 가능합니다.

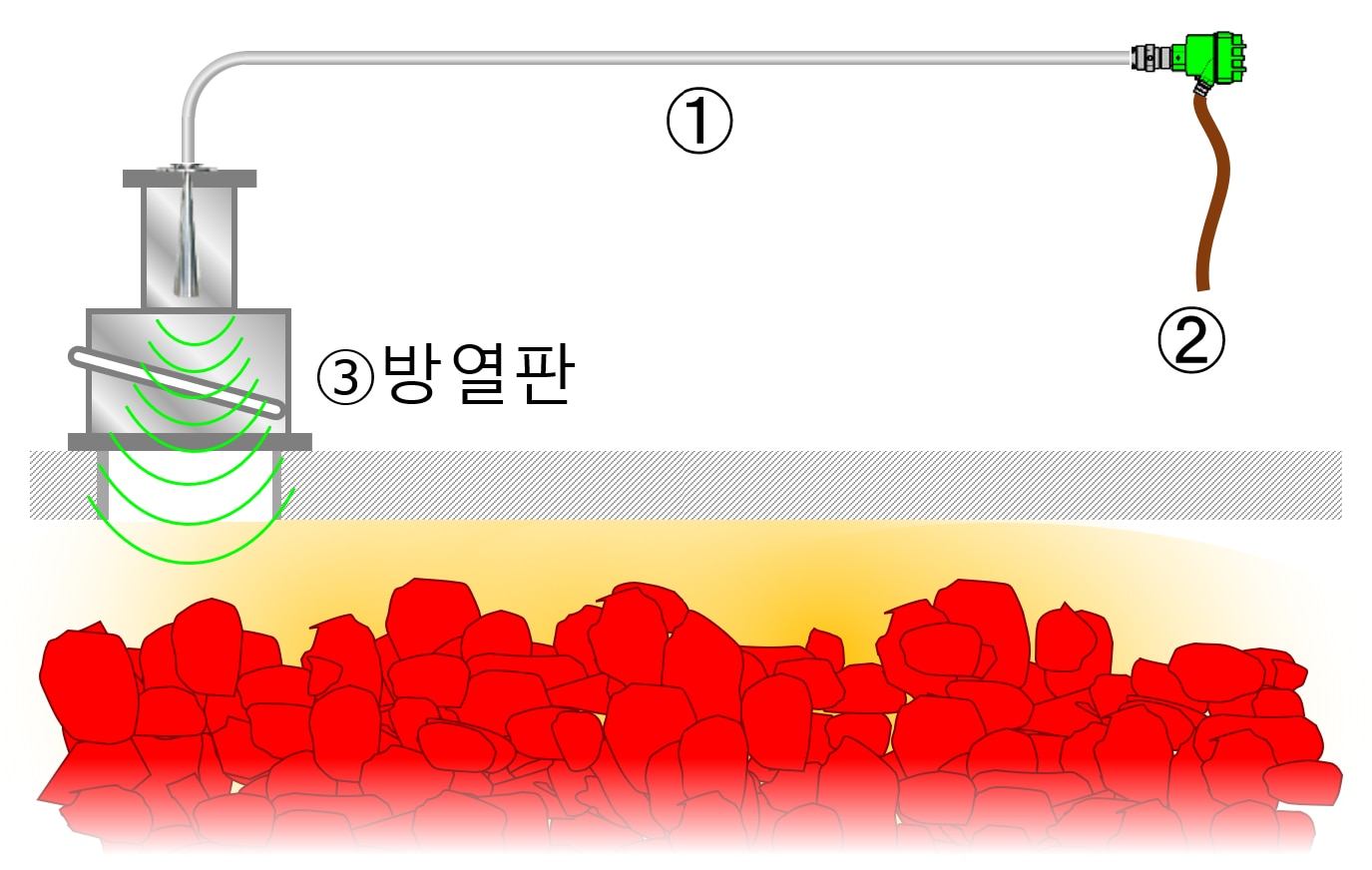

다양한 환경에 유연하게 대응

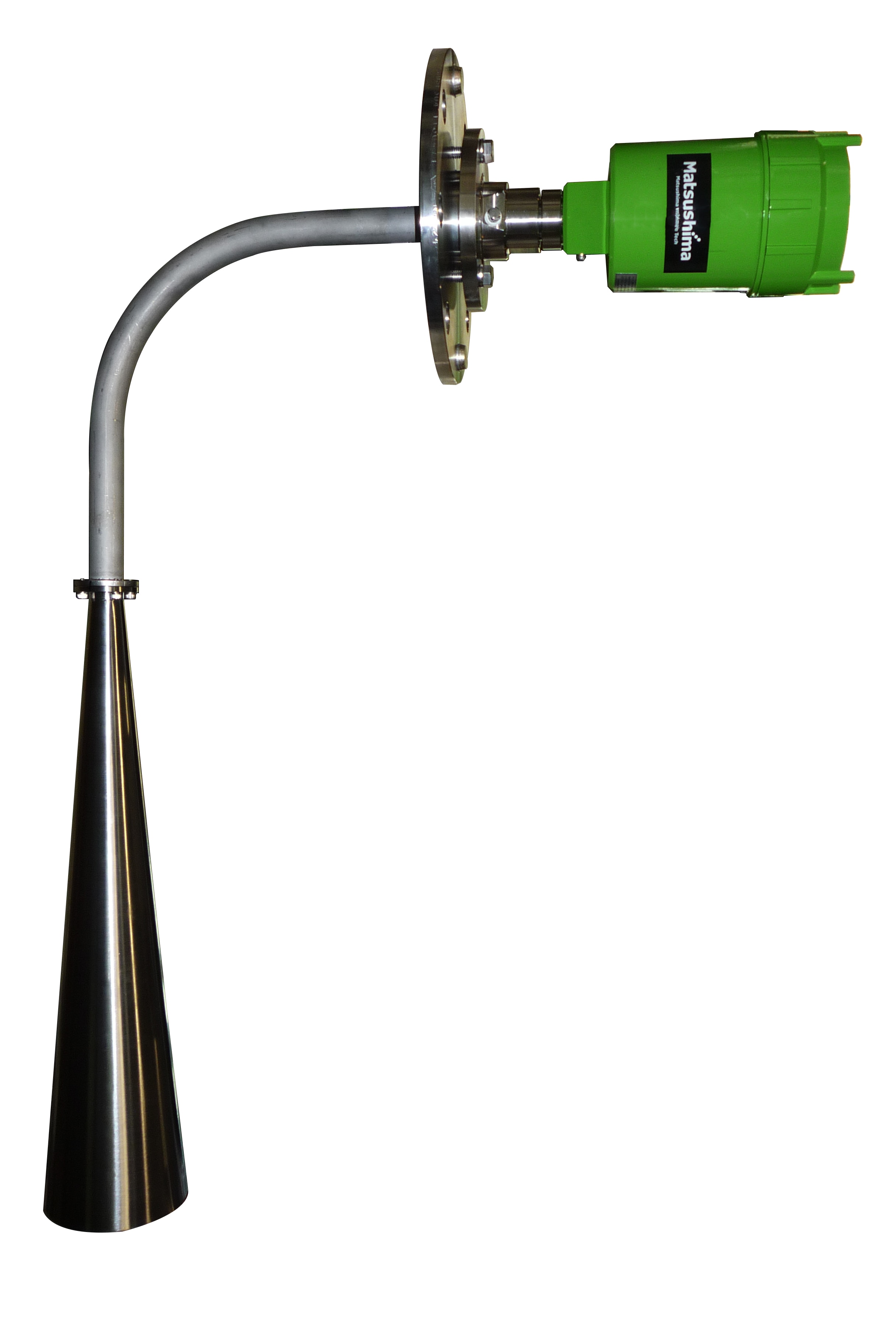

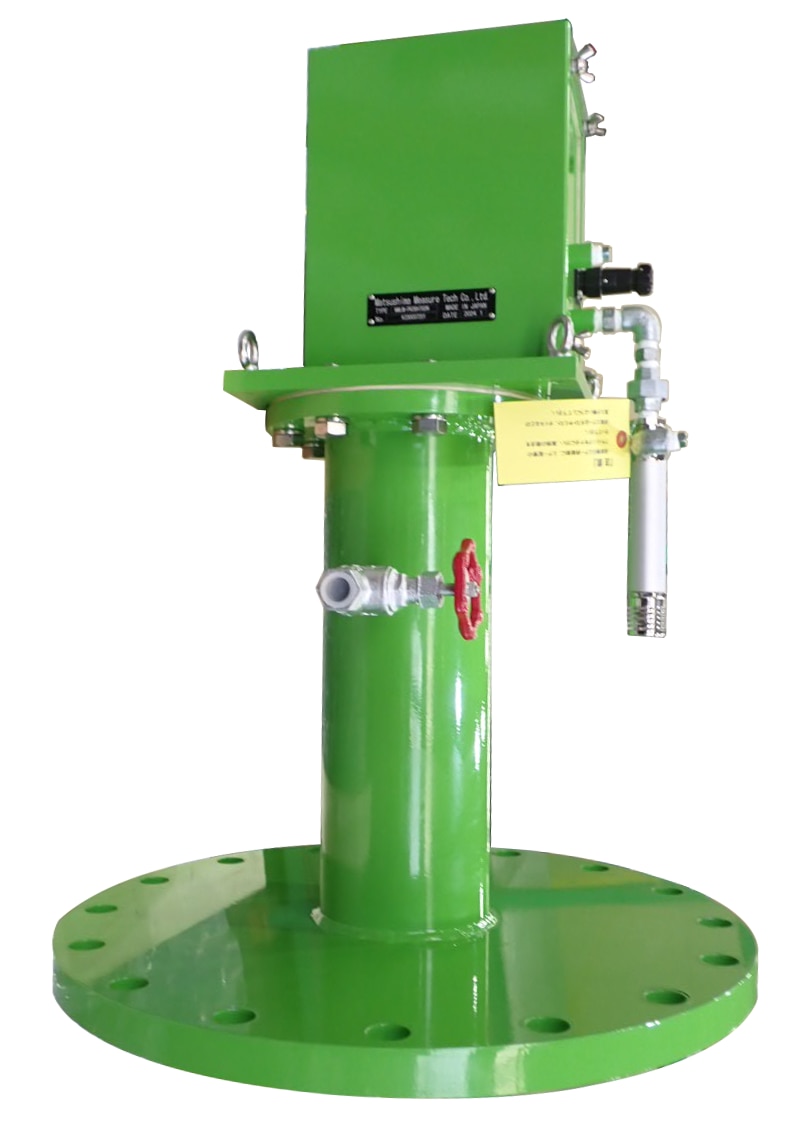

주위 온도, 측정물의 성질, 설치 방향 등 현장 환경에 맞는 맞춤 제작이 가능합니다.

동작 원리

마이크로파 레벨계는 26GHz 주파수(마이크로파)를 이용한 타임플라이트 방식(TOF) 전파식 레벨계입니다.


타임플라이트방식(TOF)이란
센서로부터 발신된 마이크로파 펄스가 측정물 표면에서 반사되어 반사파로서 다시 센서로 수신됩니다.이 마이크로파 펄스의 왕복 시간을 거리로 환산하여 계측하는 방법입니다.

사용 방법

1.설치 위치를 정함.

레벨계 측정 영역에 장애물이 들어가지 않는 위치, 그리고 레벨계 불감대 내에 측정물이 들어가지 않는 위치를 선택합니다. 설치 위치를 고민하시는 경우에는 마쓰시마 메저 테크에 문의주세요.

2. 설치

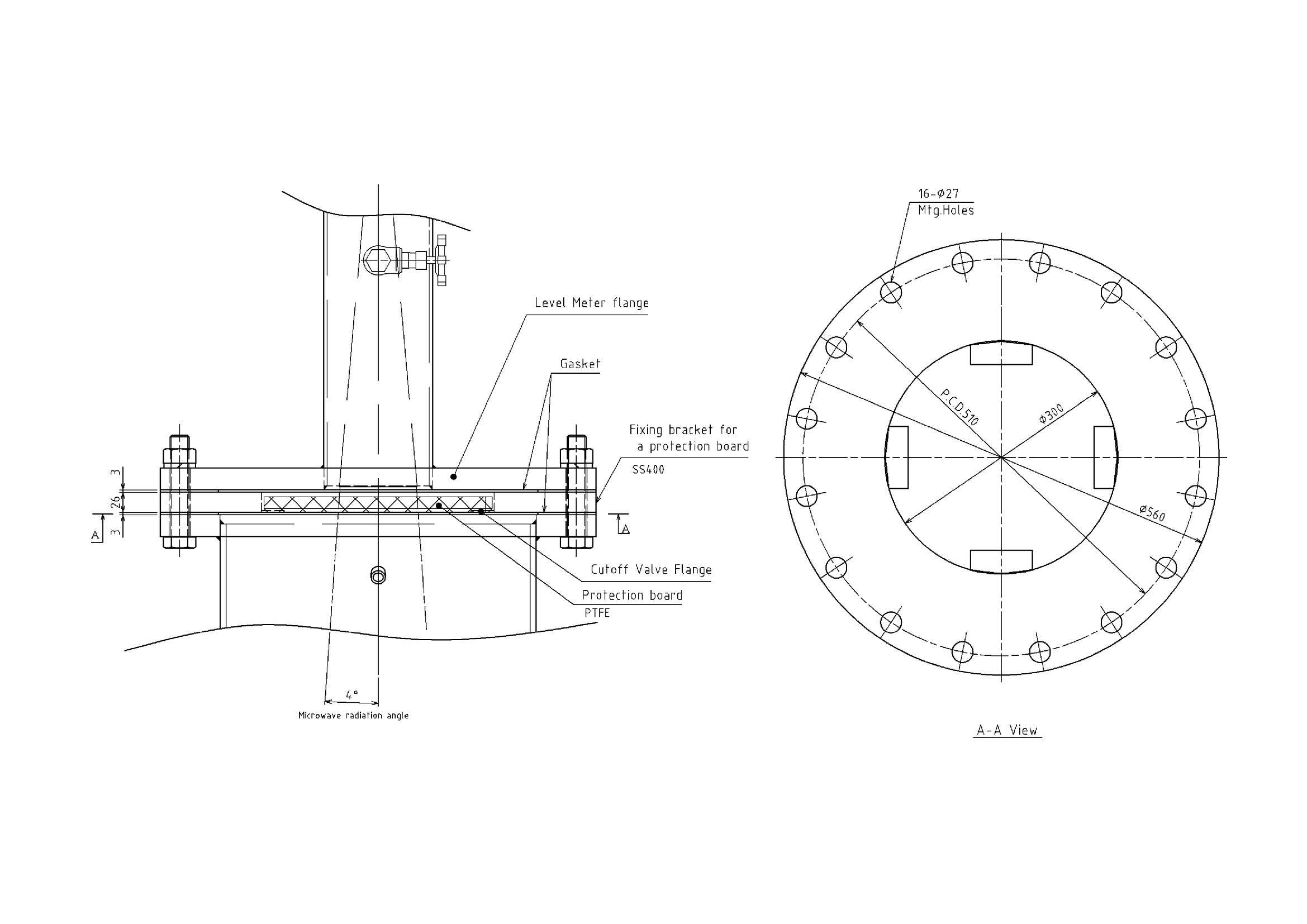

측정면에 대해 레벨계의 발신 방향이 가능한 수직이 되도록 레벨계의 각도를 조정합니다. 측정면이 플랫한 액면의 경우 각도 조정은 필요 없습니다.

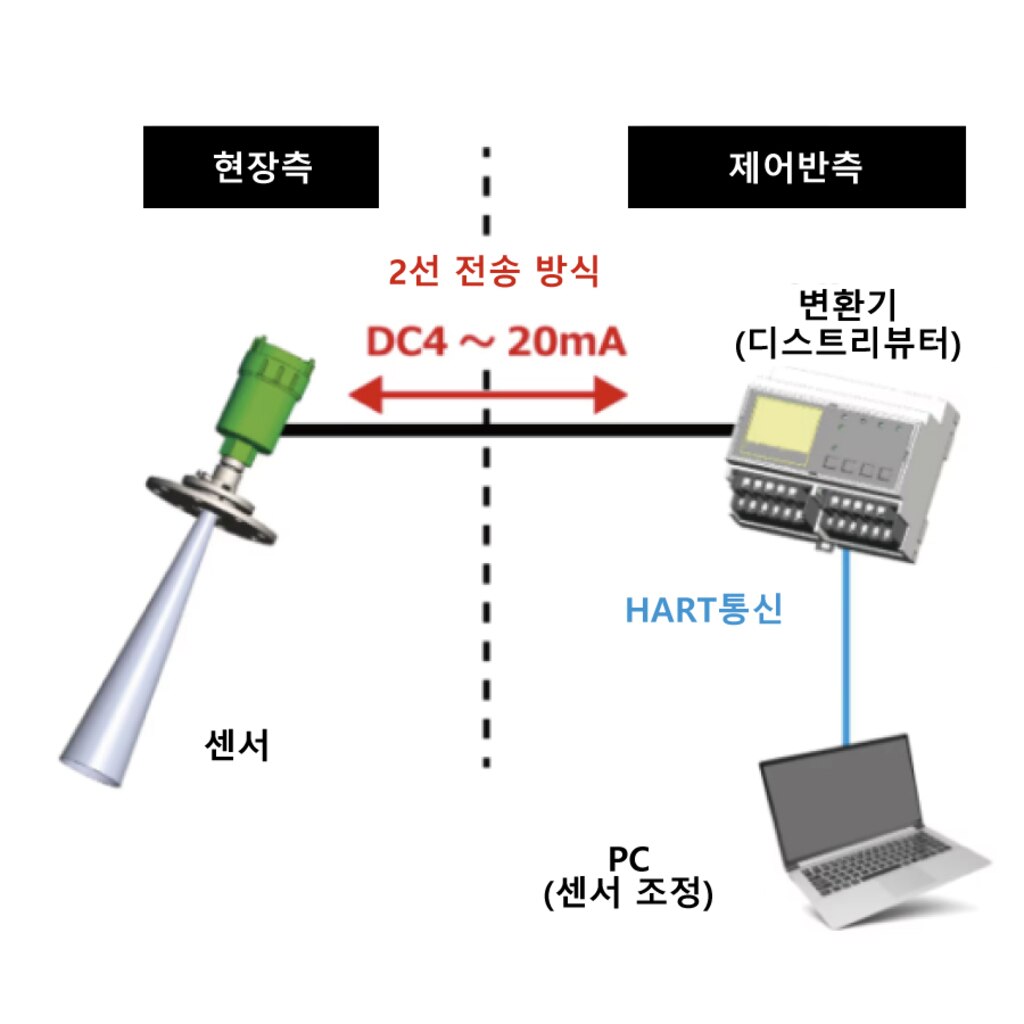

3. 배선

2선 전송방식이라 전원공급과 아날로그 출력이 2선으로 가능합니다. 당사의 시그널 컨디셔너 또는 시중의 디스트리뷰터 등과 접속해 주세요. 전원이 투입되면 측정을 시작합니다.

4. 조정

전용 소프트웨어를 설치한 노트북으로 레벨계와 전용 케이블로 연결하면 0%와 100% 설정, 노이즈 학습, 파형 확인 등을 쉽게 할 수 있습니다.

※ 상세한 내용에 관해서는 취급 설명서를 확인해 주세요



레벨계용 디스트리뷰터
시그널 컨디셔너

시그널 컨디셔너는 2선 전송 방식의 센서에 대응한 변환기로 HART 통신에도 대응하며, 표시 기능도 갖추고 있어 현장에서 떨어진 장소에서도 레벨계 측정치를 감시할 수 있습니다. 또한 아날로그 출력이나 경보 접점 출력도 장비해, 본장치 1대에서 멀티한 활약을 합니다.



\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /

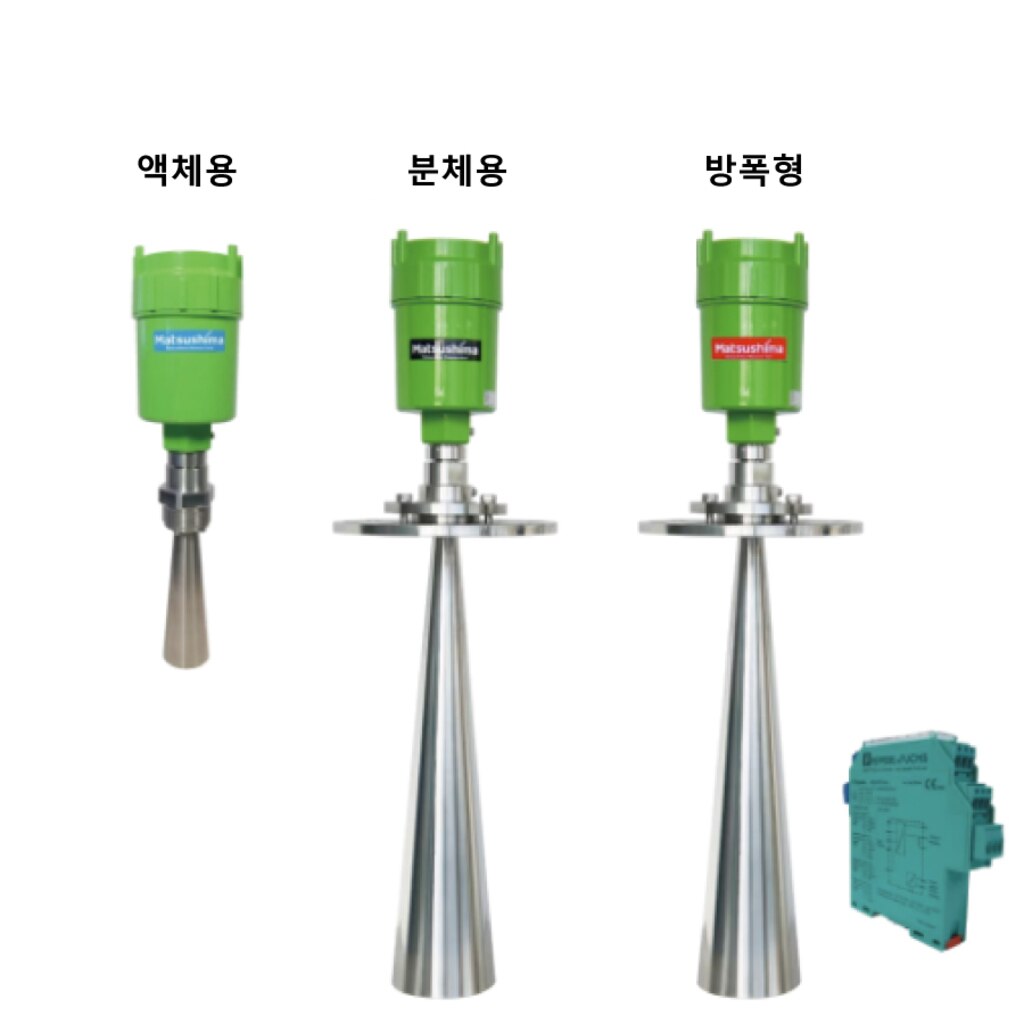

제품 라인업

마쓰시마 메저 테크에서는 고객님의 다양한 사용 상황을 고려하여 10종류의 라인업을 준비하고 있습니다.

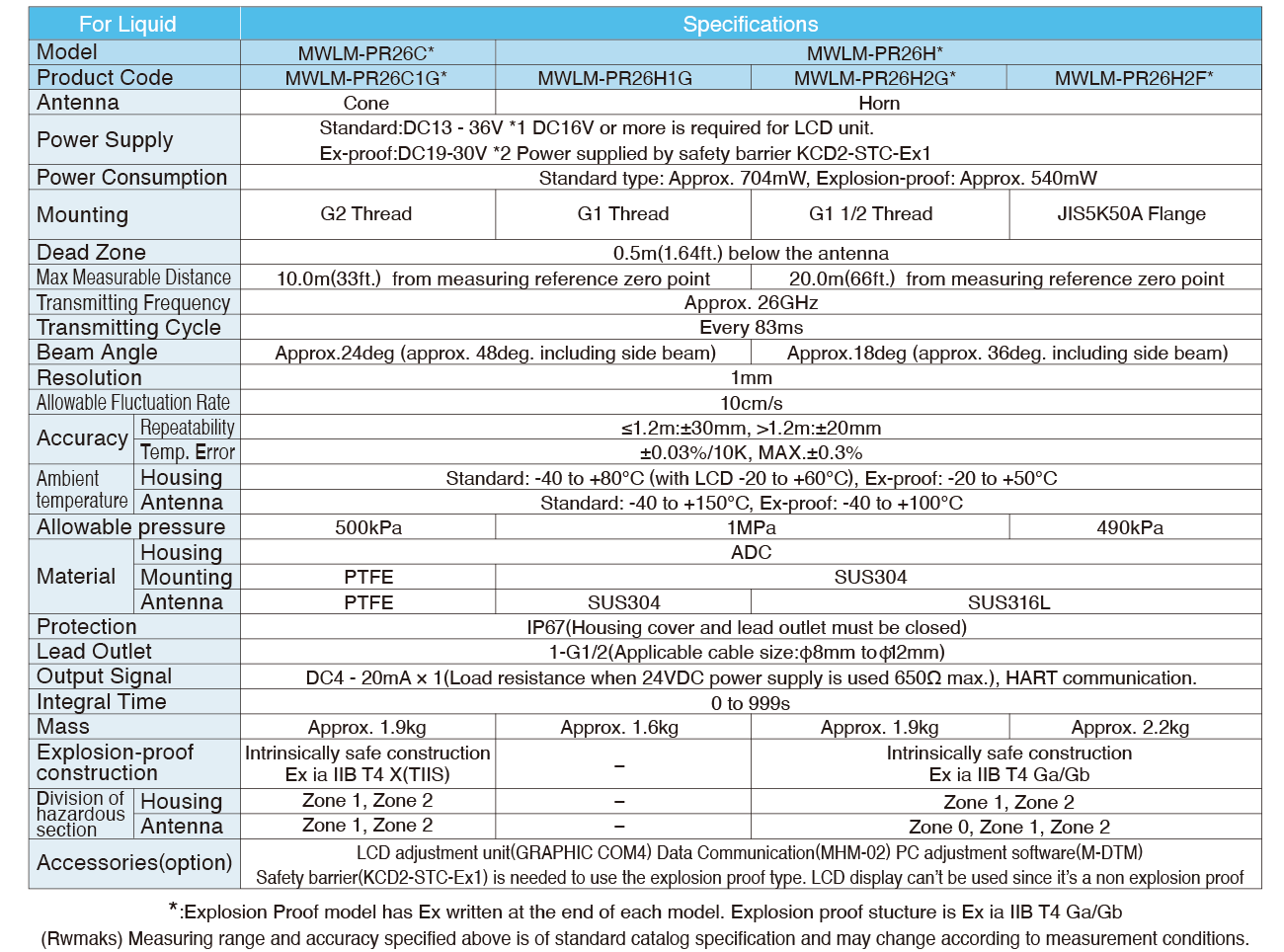

액체 계측용 사양


액체 계측용 외형

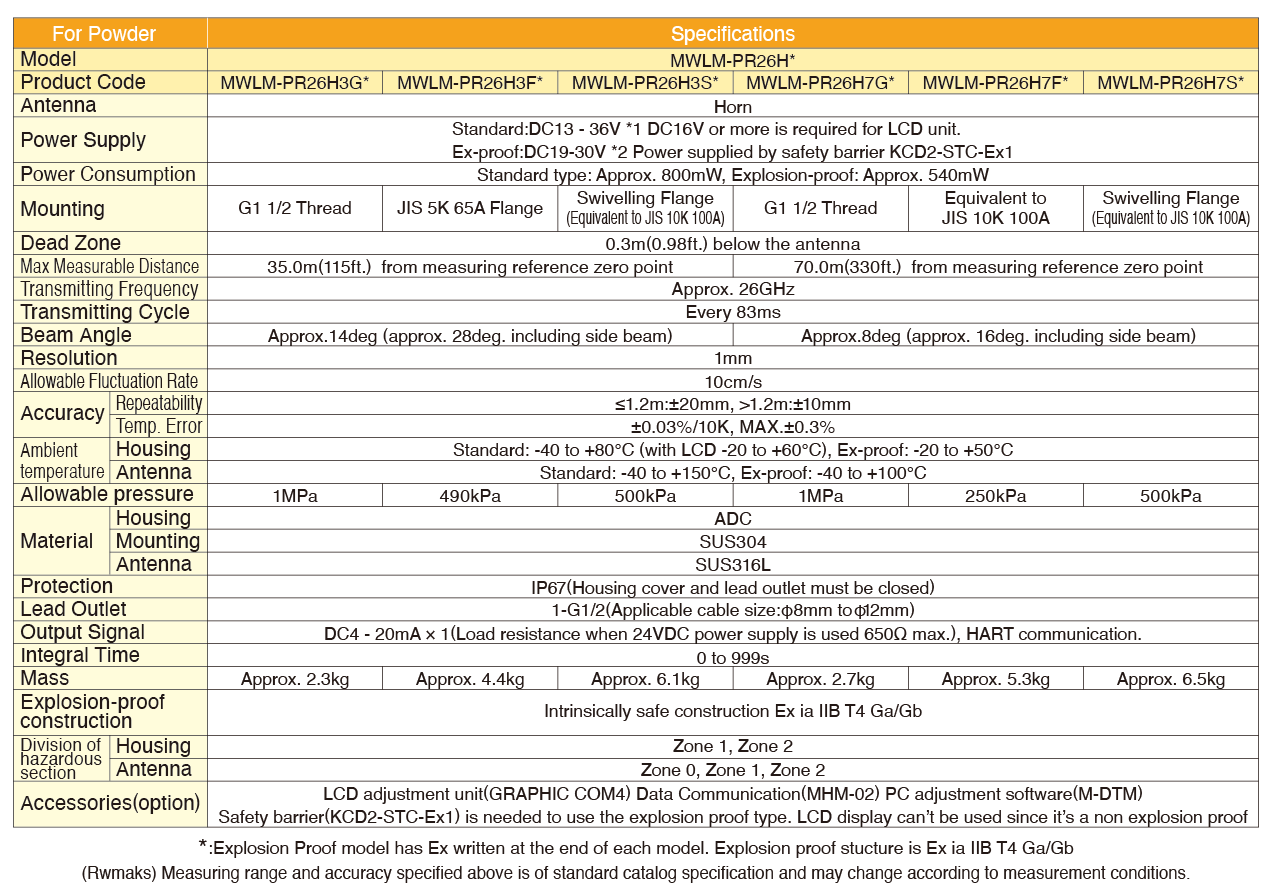

분체 계측용 사양

분체 계측용 외형

\ 관련된 자료의 다운로드나 문의는 아래의 버튼을 눌러주세요. /
