摩擦静電気技術

この電荷の移動量は、ダストの濃度に相対的に比例することが下記理論式（原理式）にて示されています。
理論式からも解るように電荷の移動量（信号）は、”流速”や”粒子径”の変化に影響を受けることになります。

粉じんを測定する際、粒子径が均一な粉じんが常に流れることはほとんどなく、また流速もほぼ一定と考えられます。もちろん、相対的に粒子径の大きいものが多い、あるいは少ないといった偏りは存在しますが、その範囲内では一定の安定性が保たれています。

粒子径の影響については、実環境で初期設定が適切に行われている限り、測定結果に大きな影響を与える要因として考慮する必要性は低くなります。同様に、意図的に流速を変動させる用途でない限り、流速が測定値に与える影響もごく小さいものといえます。

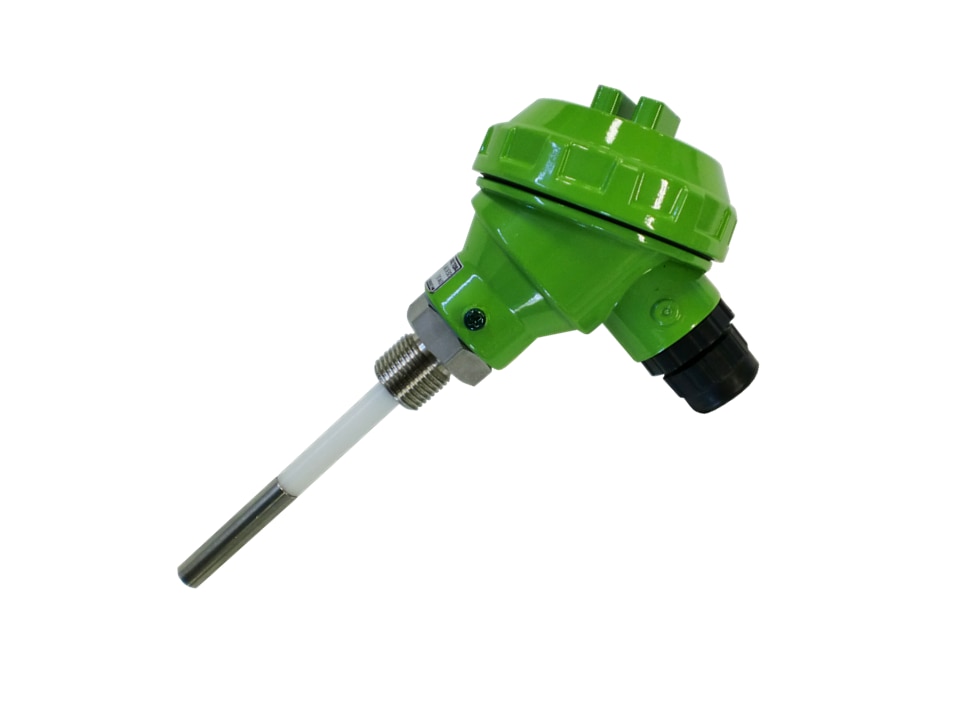

摩擦静電気技術を弊社では既に製品化し粉じん濃度計”ダストモニタ””エアダストモニタ””ダストスイッチ”として販売しています。

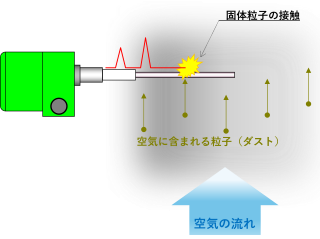

弊社の粉じん濃度計は、電極（プローブ）とアンプ（信号処理を行う電子回路）の２つにより構成されています。電極（プローブ）は、摩擦静電気信号を受け取り電子回路に送る重要な役割を担い、電子回路では、この摩擦静電気信号を増幅、各測定レンジに応じた相対濃度への変換を行います。

現在では粉じん濃度計としてのJIS規格も整備され、JIS Z 8852、JIS B 7995、JIS B 7996-3など、摩擦静電気技術に関連する濃度計においても３つの規格が公示されるに至っています。

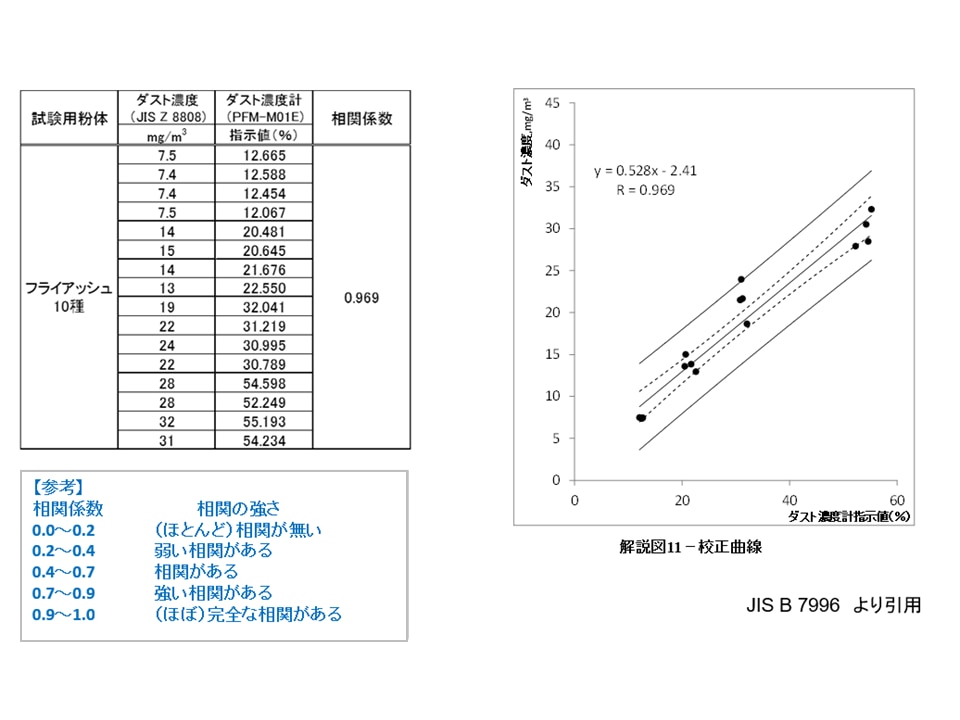

JIS Z 8808（排ガス中のダスト濃度の測定方法）に沿った試験で得られたダスト濃度値と、同じ環境で測定した摩擦静電気式のダスト濃度値の表です。

結果、ほぼ完全な相関関係にあり、測定の信頼性があることがわかりました。

一般的に粉じん計には、摩擦静電気式と光学式が利用されることが多く、多くのユーザーは古くから煤じん計として測定精度の高い光学式を利用されてきました。

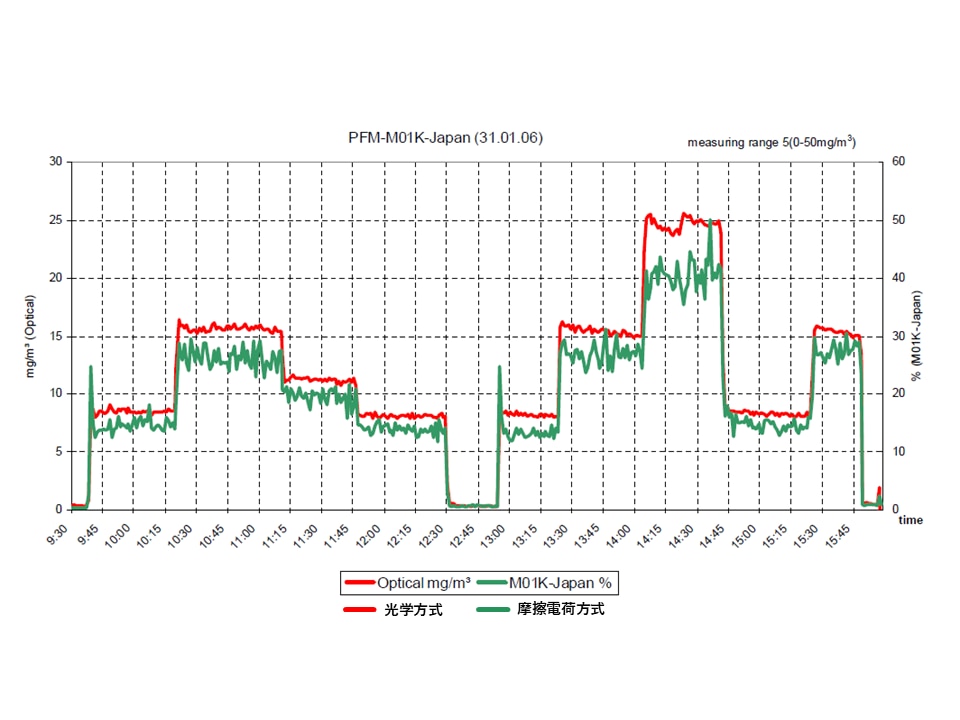

そのため、1項で述べたように相関性が高い摩擦静電気式と光学式を比較することとしました。

ほぼ同じ様な挙動を示す結果となり、光学式と同等の性能を有することがわかりました。
この結果から、摩擦静電気方式粉じん計は光学式粉じん計の代替製品として利用することが可能と考えます。

その他のコア技術

「こんな用途で計測したい」、
「新たな分野で専用のセンサがない」、
「一から開発しなければならず困っている」なら、
まずはマツシマメジャテックにご相談ください。

なお、摩擦静電気技術だけでなく
・電波を利用したレベル計測技術

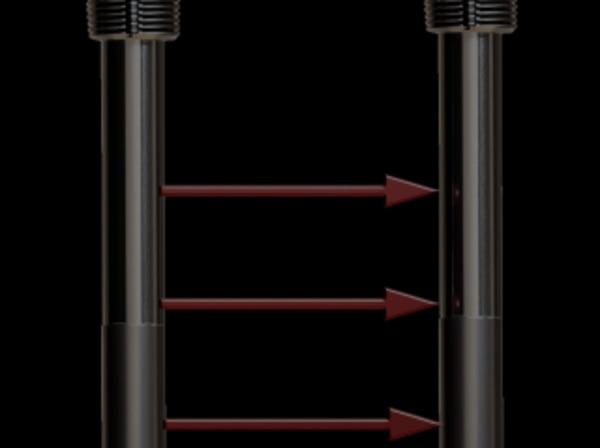

・アドミタンス（静電容量）を利用したレベル計測技術
も有しており、内容によってはこれらの技術でのご提案も可能です。
