静電容量式レベルスイッチとは？原理・特徴・他方式との違いと選定ポイント

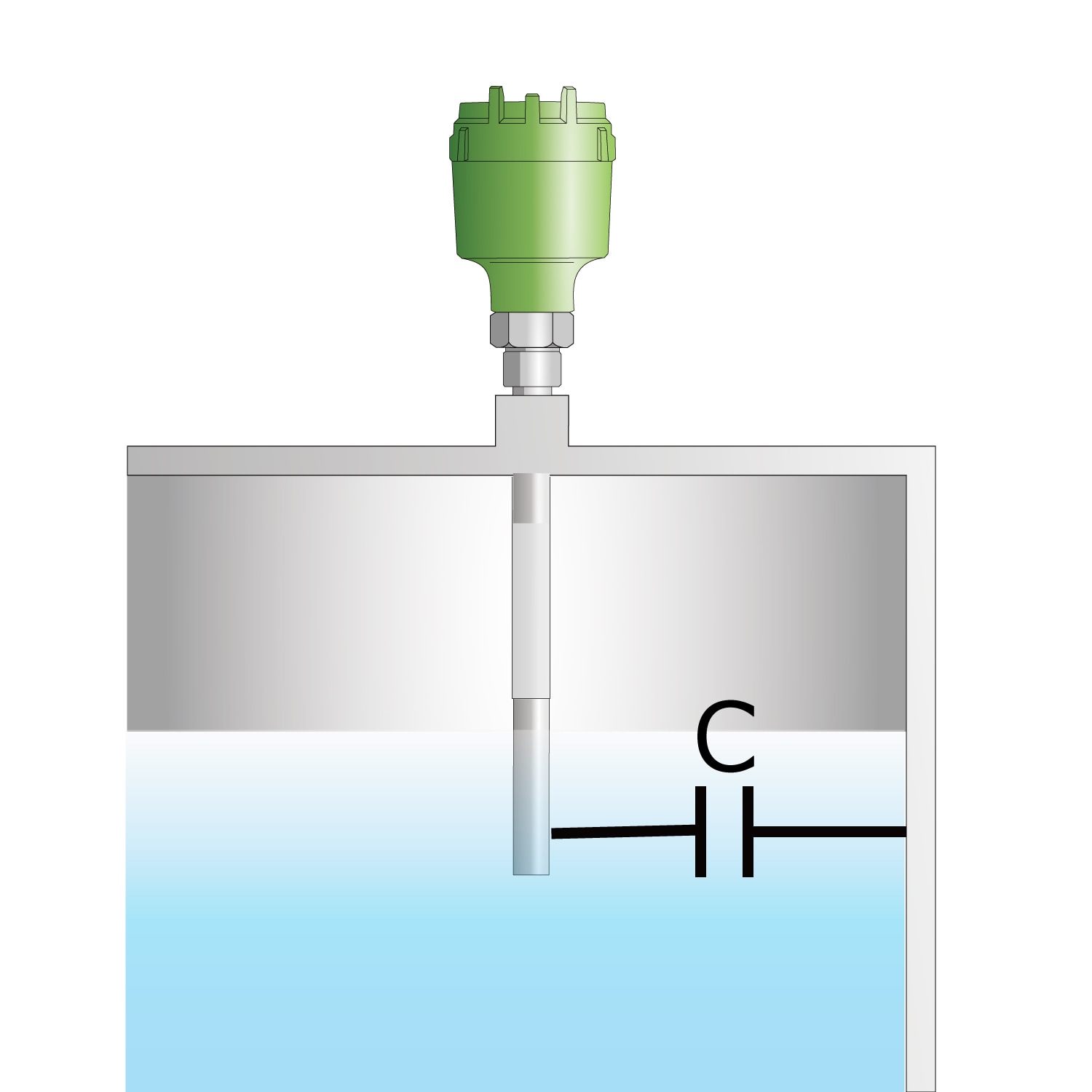

静電容量式レベルスイッチは、電極とタンク（または接地）との間に生じる「静電容量」の変化を利用してレベルを検知します。静電容量とは、電極の間にどれだけ電気を蓄えられるかを表す値です。この値は、電極の間にある物質によって変化します。タンクが空の状態では、電極の周囲は空気で満たされています。一方、液体や粉体が電極に触れると、空気の代わりに測定物が存在する状態になります。空気と液体・粉体では電気の性質（誘電率）が異なるため、電極とタンク間の静電容量も変化します。この変化を検出し、あらかじめ設定した値を超えたタイミングでレベルに達したと判断して信号を出力します。つまり、電極とタンクの間に存在する媒体（空気・液体・粉体）の違いを静電容量の変化として捉え、液面や粉体レベルを検知する仕組みです。

静電容量式レベルスイッチの主な特徴と、適している用途について解説します。

可動部がないシンプルな構造が特徴です。フロート式のように機械的に動く部品を持たないため、金属疲労や摩耗といった劣化が起こりにくく、長期間にわたって安定した運用が可能です。また、異物の噛み込みや粘性液の固着といったトラブルも発生しにくく、メンテナンス頻度の低減にもつながります。 そのため、設備のダウンタイムを抑えながら、保守負担の少ない安定稼働を実現できます。

異物の混入や付着が多いプロセスなど、可動部の固着リスクが高い現場に適しています。

導電性・絶縁性を問わず、液体から粉体・粒体まで幅広い測定対象に対応可能です。 空気よりも比誘電率の高い物質であれば基本的に検知できるため、さまざまなプロセスで共通して使用することができます。また、水と油のように比誘電率の異なる液体の境界面（界面）検知にも対応可能であり、複数の測定対象を一つの方式でカバーできます。 これにより、設備の標準化や保守負担の軽減にもつながります。

液体・粉体の両方を扱う工場や、複数の測定対象を一つの設備で管理したい場合、また界面管理が必要なプロセスに適しています。

材質や構造を選定することで、高温・高圧環境や腐食性のある薬液、さらには防爆エリアといった過酷な条件にも対応可能です。電極のコーティングやアンプ分離構造などにより、現場の条件に合わせた設計ができるため、さまざまな環境で安定した測定が行えます。

化学プラントの反応釜やボイラー周辺、高温流体のタンク、腐食性薬品を扱う設備、防爆エリアでのレベル検知などに適しています。

レベルスイッチには、静電容量式のほかにもさまざまな方式があり、それぞれ適した用途が異なります。静電容量式は液体・粉体の両方に対応できる汎用性の高さが特徴ですが、測定物の状態や環境によっては他方式の方が適している場合もあります。

液面に浮かぶフロート（浮き）の浮力を利用してレベルを検知する方式です。構造がシンプルで低コストなため、多くの設備で採用されています。可動部があるため粘性の高い液体や固形物を含む液体では固着による動作不良が発生する場合があります。液体向けの方式であり、粉体のレベル検知には使用できません。水などの比較的きれいな液体を低コストで検知したい場合に適しています。

▶製品ページ　　
▶カタログダウンロード

音叉や振動棒を一定の周波数で振動させ、測定物が接触した際の振動変化を検知する方式です。測定物の誘電率や導電率などの電気的特性の影響を受けにくいため、物性変化がある環境でも安定した検知が可能です。振動部への付着や固着、低比重の粉体では検知が難しくなる場合があります。物性変化がある環境や安定した検知が求められる場合に適しています。

▶製品ページ　
▶カタログダウンロード

モータで回転する羽根（パドル）が測定物に接触し、回転が拘束されることでレベルを検知する方式です。電気的特性の影響を受けにくく、付着にも比較的強いため幅広い粉粒体に対応できます。ただし、軽い粉体や繊維状の測定物では検知が難しい場合があります。粉粒体を安価に検知したい場合に適しています。
　　
▶製品ページ
▶カタログダウンロード



各方式の特徴と適用範囲を比較すると、以下のようになります。

※ ●：対応可能　▲：条件により可　×：不向き

各方式の詳細な違いについては、こちらの記事で解説しています。
▶ レベルスイッチの種類・仕組みと機種選定に役立つ解説

静電容量式レベルスイッチは便利な一方で、測定物の性質や環境によっては検知が不安定になる場合があります。　　

センサがタンクの壁面や金属構造物に近いと、本来検知すべき液面ではなく、周囲の金属との距離変化を拾ってしまい誤動作する場合があります。これは、センサの電極と壁面が電気的に影響し合い、測定対象ではない信号変化が発生するためです。また、粉体が壁面に付着・堆積すると、意図しないタイミングでセンサに接触し誤検知につながるケースもあります。

【対策】
・壁面や金属構造物から十分に離して設置する
・センサ周辺に障害物を配置しない

スラリーや粘性の高い液体では、電極表面に付着物が蓄積しやすくなります。
この付着物は液体だけでなく粉体でも発生し、電極の周囲に“残留した層”として残ることで、センサが見ている環境そのものを変えてしまいます。その結果、本来検知したい液面や粉体の変化とは関係なく静電容量が変化し、まだ到達していないのに検知したり、逆に遅れて検知するなど、誤検知の原因となることがあります。

【対策】
・付着しにくいコーティングタイプを選定する
・定期的な清掃を前提とした運用にする
・設置条件に応じて機種を選定する

液面に厚い泡が発生している場合、実際の液体とは異なる“空気を多く含んだ層”が形成されるため、センサが正しく液面を検知できず、検知が不安定になることがあります。また、攪拌や流動によって液面が大きく揺れている場合も、静電容量が短時間で変動しやすくなり、安定した検知が難しくなることがあります。このような状態では、実際の液面位置とセンサの検知タイミングにズレが生じることがあります。

【対策】
・泡が発生しにくい位置への設置
・攪拌流の影響を避ける配置
・動作遅延（ディレイ設定）で検知を安定化させる

静電容量式レベルスイッチは、電極とタンク間の静電容量変化を利用してレベルを検知する方式であり、液体・粉体の両方に対応できる汎用性の高さが特徴です。可動部がないためメンテナンス性に優れ、幅広い設備で使用されています。レベルスイッチの選定では、測定物の性質や設置条件に応じて方式を見極めることが重要です。

• 液体と粉体の両方を扱う場合
• メンテナンス負荷を抑えたい場合
• 幅広い設備で使用したい場合

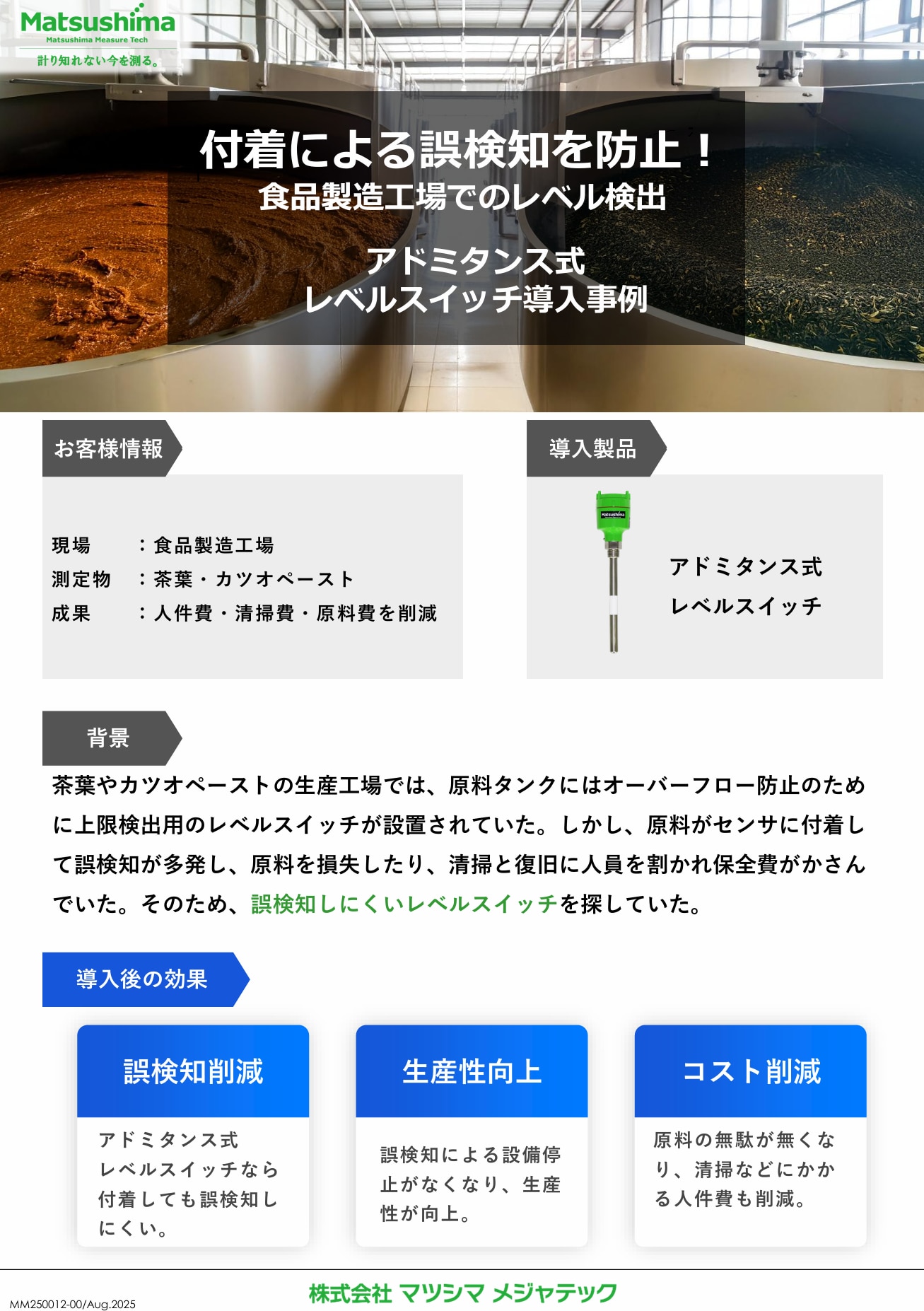

• 付着が発生しやすい場合
  　→アドミタンス式などを検討
• 誘電率変化が大きい場合
  　→振動式 を検討

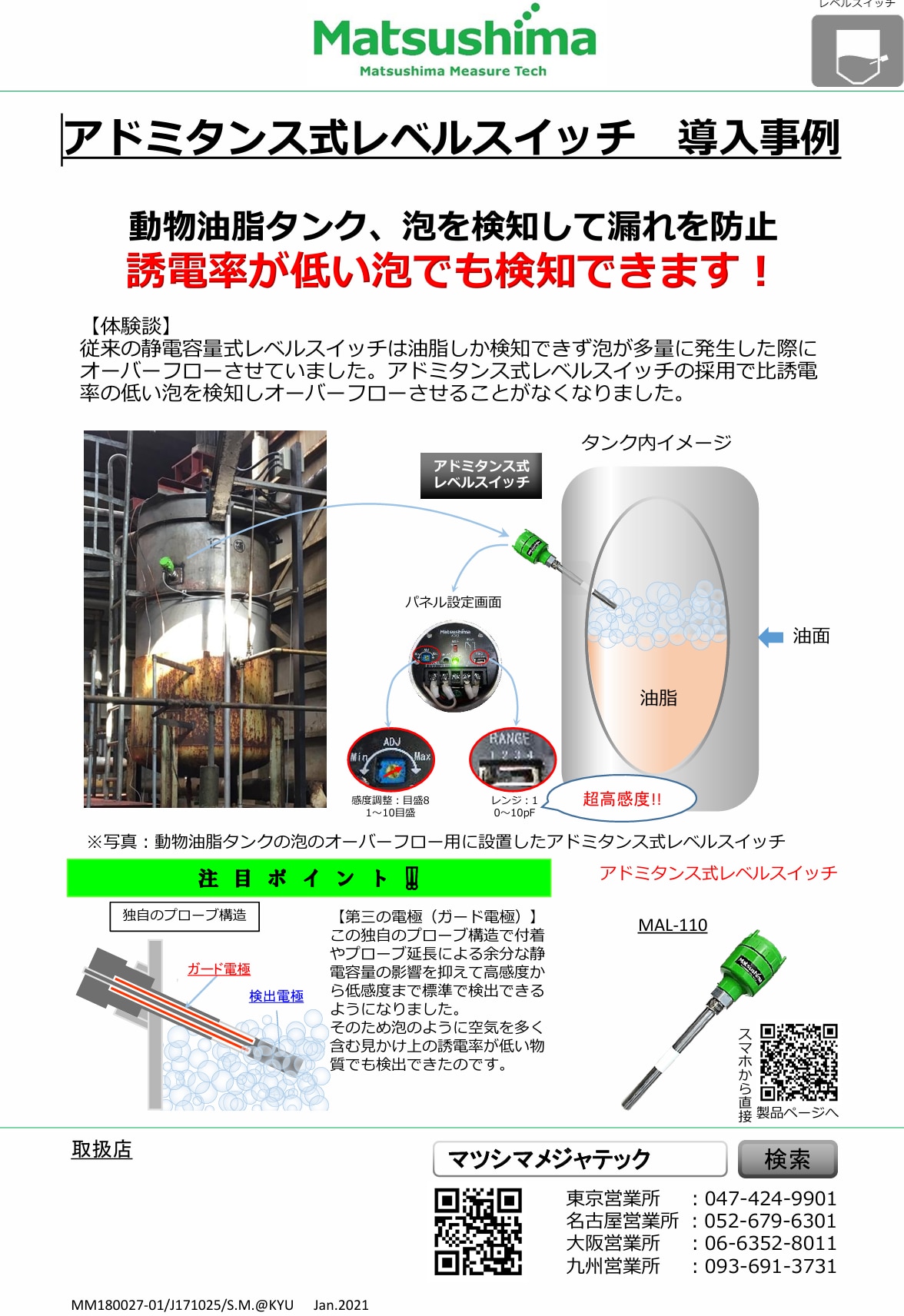

• 泡が発生しやすい液体を扱う場合
  　→アドミタンス式を検討
