ベルトコンベヤの異常を早期発見する方法｜代表的なトラブルと監視機器

ベルト蛇行とは、ベルトが左右どちらかへ片寄って走行する現象です。初期段階では運転を継続できる場合もありますが、放置するとベルトが側板やフレームと接触し、端部の摩耗や損傷につながります。

• プーリやローラの芯ずれ
• ベルト張力の不均衡
• 搬送物の偏荷重
• プーリやローラへの付着物

• ベルトが中央を走行しているか
• ベルト端部に摩耗が発生していないか
• 荷こぼれが増えていないか

ベルトスリップとは、駆動プーリとベルトの間で滑りが発生し、本来の搬送速度を維持できなくなる状態です。スリップが継続すると搬送能力が低下するだけでなく、ベルトや駆動部品の摩耗が進行する原因になります。

• 張力不足
• プーリ表面の摩耗
• 粉じんや油分の付着
• 過負荷運転

• 搬送量が低下していないか
• 駆動部に異常発熱がないか
• 焦げ臭いにおいが発生していないか

シュートやホッパー、排出口では搬送物が堆積しやすく、詰まりや荷こぼれが発生することがあります。搬送物の流れが悪化すると、設備停止や過負荷につながるおそれがあります。

• 搬送物の堆積
• 異物混入
• シュート形状の不適合
• 清掃不足

• 排出口周辺に搬送物が堆積していないか
• 搬送物の流れに変化がないか
• モータ負荷が増加していないか

ベルトコンベヤでは、異物の噛み込みや鋭利な搬送物との接触などにより、切り傷や縦裂きなどの損傷が発生することがあります。初期段階では小さな傷に見えても、運転を継続することで損傷が拡大し、設備停止やベルト交換につながる場合があります。

• 搬送物への異物混入
• 鋭利な搬送物との接触
• シュートや設備部材との接触
• ベルト表面の摩耗や劣化

• ベルト表面に傷や裂け目がないか
• ベルト接触部に異常摩耗がないか
• 異物の噛み込みが発生していないか

異常発熱は単独で発生するというよりも、ベルトスリップやローラ固着、軸受劣化などの結果として発生するケースが多いトラブルです。目視だけでは発見しにくく、異常に気付いた時には設備損傷が進行している場合もあります。特に粉じん環境では、発熱が火災リスクにつながる可能性もあるため注意が必要です。

• ベルトスリップ
• ローラ固着
• 軸受劣化
• シュート詰まり

• 焦げ臭いにおいが発生していないか
• 部品の変色がないか
• 局所的な温度上昇がないか

ベルトコンベヤを安定して稼働させるためには、日常点検だけでなく、設備状態を継続的に監視する仕組みが重要です。
特に次のような設備では、監視機器の活用が有効です。

• 停止による影響が大きい重要設備
• 長距離コンベヤ
• 粉じんが多い環境
• 点検頻度を増やしにくい設備

蛇行検知スイッチやスピードスイッチ、シュートスイッチ、ベルト破断検知器、温度監視機器などを活用することで、目視点検だけでは発見しにくい異常の兆候を早期に捉え、設備トラブルや突発停止の未然防止につなげることができます。また、異常を検知するだけでなく、安全に設備を停止できる仕組みも重要です。非常引綱スイッチなどの緊急停止機器を組み合わせることで、安全性の向上にもつながります。

ベルトコンベヤの重大なトラブルの多くは、小さな異常の見逃しから始まります。設備停止や部品交換が必要になる前に異常を検知できれば、点検や修理の計画を立てやすくなり、突発停止のリスク低減につながります。そのためには、日常的な設備確認に加え、異常の兆候を継続的に把握できる監視体制を整えることが重要です。蛇行やスリップ、シュート詰まり、ベルト破断、異常発熱などのトラブルも、適切な監視機器を活用することで早期に異常を検知し、設備停止や損傷の拡大を防ぐことにつながります。

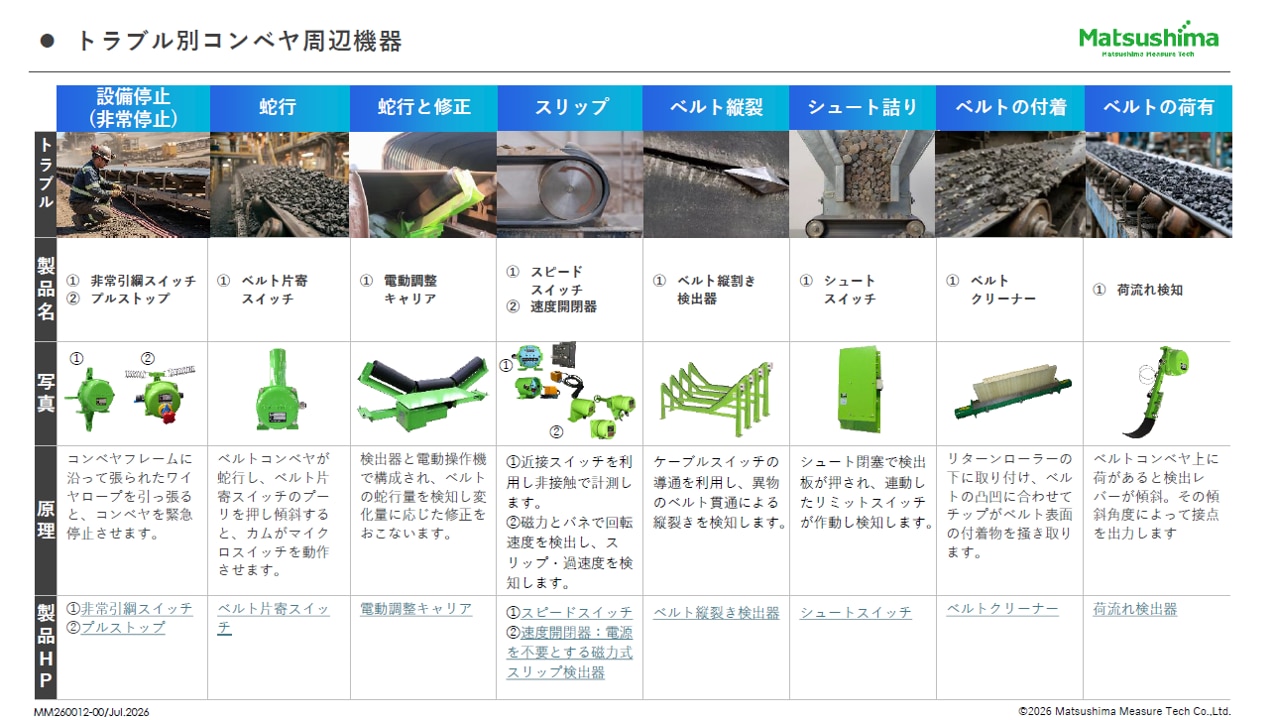

マツシマメジャテックでは、ベルト片寄スイッチ、スピードスイッチ、シュートスイッチ、ベルト縦裂き検出器など、ベルトコンベヤの安定稼働を支援する各種保護機器を取り揃えています。設備条件に応じた監視機器の選定や導入をご検討の際は、ぜひ関連資料をご活用ください。
